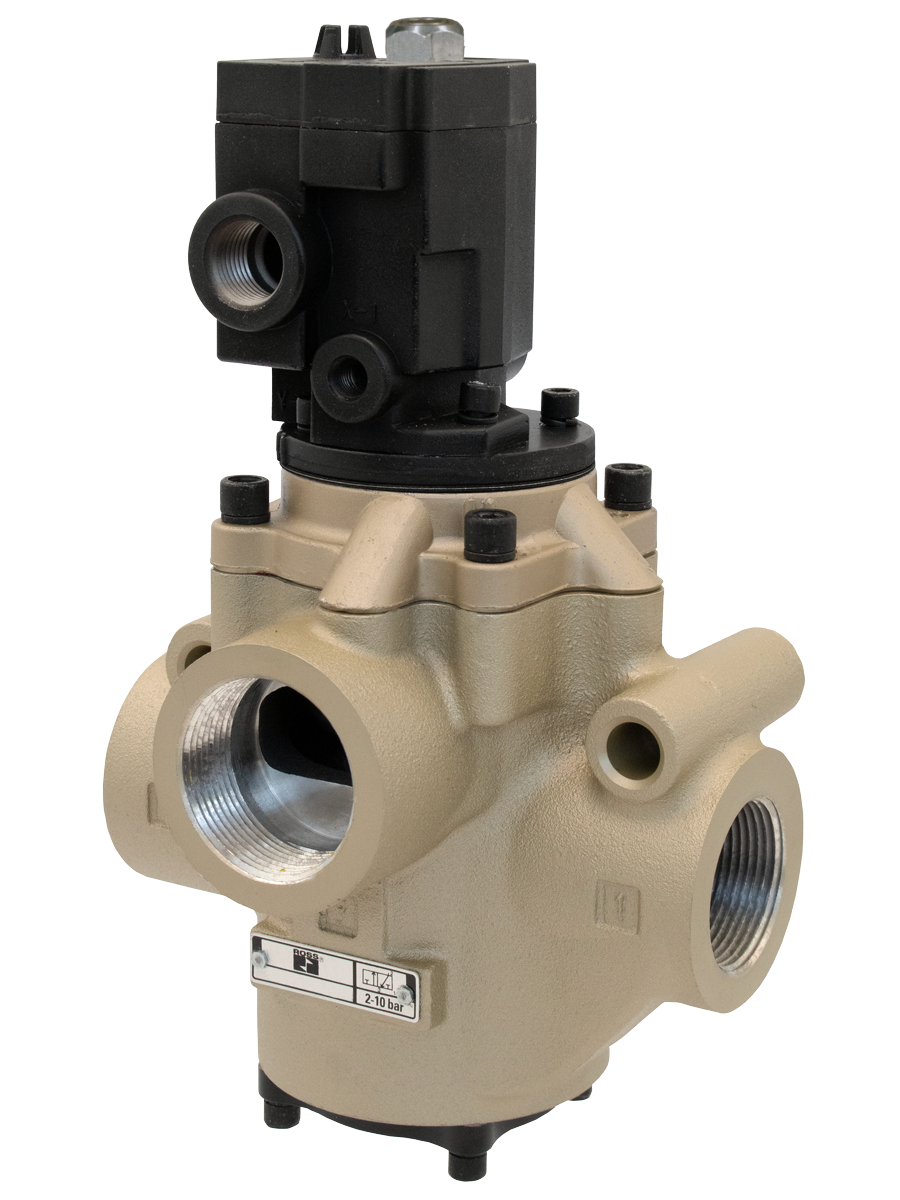

21真空系列
适用于真空应用的管式安装提升阀
- 提升阀结构具有高耐污性
- ROSS 真空阀具有更大的通孔,允许更大的流量
- 可以安装在执行器附近,减少气管线长度
- 内部/外部先导
- 接近零泄漏
适用于真空应用的 21 真空系列管式安装提升阀产品概述
真空阀非常适合提升、固定、真空包装和移动从大物体到微小颗粒的任何物体。它们还提供了一种有效的泄漏测试方法。真空源通常来自真空泵或文氏管。在真空应用中,阀门内的压力降至大气压以下。因此,大气压力实际上将空气推入阀门,而不是人们普遍认为的空气被真空“吸入”的情况。
全真空阀门是无法获得压缩空气时的理想选择。全真空阀门利用大气压力和阀门内真空之间的力差来驱动阀门。全真空阀在端口 1 中为大气压力,阀体内为 10 至 30 英寸汞真空。
请参阅侧面和下面的链接轻松导航和下载 产品目录、安装说明和技术数据。此外,您还可以筛选所有可用选项,找到适合真空应用的产品。
正在加载...
正在加载...
产品概述
ROSS Controls 21 系列真空级直列式锥阀方向控制阀是成熟可靠的 21 系列平台产品,专为需要在 -40°F (-40°C) 至 300°F (150°C) 极端温度环境下可靠控制流量的气动和真空系统而设计。这些阀门采用经典的 1/2 英寸导管电气连接,并带有集成引线,通过了 TUV 认证 (SIL 2),提供 2/2、3/2 和 4/2 三种功能,端口尺寸从 1/4 英寸到 1-1/2 英寸不等,最大流量可达 Cv 33 (32,000 Nl/min)。该系列是采用导管连接的 2760 系列的对应产品,后者采用 DIN 和 M12 快速断开连接。
该系列产品的关键区别在于其专为真空环境而设计的适用性。ROSS真空阀的孔径比标准正压阀更大,即使在内部压力降低与阀外环境大气压之间的压差较小的情况下,也能实现更大的流量。在真空应用中,大气压力会将空气推入阀门,而不是阀门吸入空气,而阀芯设计能够完美适应这种反向的力平衡。这些阀门可用于真空提升、真空保持、真空包装、细颗粒输送以及真空泵和文丘里管回路的泄漏测试。
该系列阀门还支持全真空操作,在压缩空气不可用的情况下,阀门仅依靠端口 1 处的大气压力与阀体内 10 至 30 英寸汞柱真空度之间的力差来驱动。氟碳和丁腈橡胶密封件选项进一步扩展了其工作范围,使其能够覆盖高达 300°F 的高温工艺和低至 -40°F 的低温冷藏或极地环境,从而使该系列阀门适用于从金属加工和玻璃制造到低温封装和半导体处理等众多行业。
对于在严苛的应用环境中指定气动或真空元件的设计工程师而言,该系列产品提供了独特的真空能力、极高的温度耐受性、高流量、SIL 等级的安全性能以及 1/2 英寸硬线导管连接的安装灵活性,适用于快速断开线圈插头不切实际或容易因振动而断开的位置。
主要工程特性
- 真空级大孔径设计- 采用超大孔径设计,可在真空环境特有的小压差下最大限度地提高流量,从而加快循环时间,提高真空提升、包装和运输操作的效率。
- 完全真空驱动能力- 支持在没有压缩空气的情况下运行;阀门利用端口 1 处的大气压力与阀体内 10 至 30 英寸汞柱真空之间的力差进行切换,无需单独的压缩空气供应。
- 垂直锥面密封- 可实现高流量、近乎零泄漏和与流路成 90 度角的正向密封,消除滑阀中常见的旁通损失和滑动磨损失效。
- 差动活塞设计- 精确计算的活塞、进气阀芯和排气阀芯的表面积在两个方向上产生巨大的移动力,从而在阀门的整个使用寿命期间提供快速且一致的响应时间。
- 自清洁高速流道——最大风速出现在阀芯座界面处,气流持续将颗粒污染物、水垢和碎屑排出。这种自清洁作用使其具有极强的耐污能力,并可在恶劣环境下延长维护周期。
- 自补偿密封技术- 卓越的内部导向装置可根据密封件的磨损自动调节阀芯行程长度,保持一致的密封力和接近零泄漏,无需手动调节或过早更换。
- 经典的 1/2” 导管连接,带一体式导线- 硬线连接的 1/2” NPT 导管入口,带 30” 一体式导线,提供安全、抗振动的电气连接,适用于易受冲击、振动、高冲洗压力影响的安装,或 DIN 插头保持力受到威胁的情况。
- 极端温度密封选项- 氟碳密封件可将高温运行扩展至 300F (150C) 介质;丁腈橡胶密封件在低至 -40F (-40C) 的温度下仍能保持柔韧性和密封完整性,涵盖冷库、北极、炉膛和工艺加热应用等各种应用。
- 非锁定手动超控- 所有电磁先导控制型号的标准配置,无需电源或外部工具即可进行调试、故障排除和功能验证。
- TUV SIL 2 认证(冗余配置中为 SIL 3) - 由 TUV Rheinland 根据 IEC 61508 和 IEC 61511 认证,可集成到安全相关的控制架构中,在单一配置中达到性能等级 c (HFT=0),在冗余配置中达到性能等级 e (HFT >= 1),符合 EN ISO 13849-1 标准。
技术规格
一般规格
| 范围 | 规格 |
| 阀门功能 | 2/2 (NC/NO),3/2 (NC/NO),4/2 |
| 建造 | 波佩特 |
| 驱动 | 电磁阀先导控制;压力(气动)控制;全真空控制 |
| 端口尺寸 | 1/4英寸”、“3/8英寸”、“1/2英寸”、“3/4英寸”、“1英寸”、“1-1/4英寸”、“1-1/2英寸” |
| 螺纹类型 | NPT 和 G (BSPP) |
| 工作压力范围 | 真空度至 150 psig(真空度至 10 bar) |
| 最大流量 | Cv 33 / 32,000 升/分钟 |
| 流动介质 | 真空和/或过滤压缩空气 |
| 安装 | 内嵌式;任意方向(建议竖屏显示) |
| 阀体材料 | 铸铝 |
| 布袋材料 | 铝和不锈钢 |
| 密封选项 | 氟碳化合物(耐高温,最高可达 300°F);丁腈橡胶(耐低温,最低可达 -40°F) |
| 电气连接 | 1/2 英寸 NPT 导管,带 30 英寸一体式引线 |
| 电磁阀外壳额定值 | IP65 |
| 手动控制 | 非锁定式按钮(电磁阀先导式) |
| 飞行员供应 | 内部或外部(现场可转换) |
温度等级
该系列产品专为标准温度范围之外的运行而设计。密封材料的选择决定了其适用的温度范围。高温电磁阀配置必须选配导管线圈。
| 配置 | 环境温度 | 介质温度 |
| 高温电磁阀先导阀(氟碳密封件,导管线圈) | 0 至 180 华氏度(-17 至 82 摄氏度) | 0 至 300 华氏度(-17 至 150 摄氏度) |
| 低温电磁阀先导阀(丁腈橡胶密封圈) | 40 至 122 华氏度(-40 至 50 摄氏度) | 40 至 175 华氏度(-40 至 80 摄氏度) |
| 压力控制 - 高温(氟碳密封件) | 0 至 300 华氏度(-17 至 150 摄氏度) | 0 至 300 华氏度(-17 至 150 摄氏度) |
| 压力控制 - 低温(丁腈橡胶密封圈) | 40 至 175 华氏度(-40 至 80 摄氏度) | 40 至 175 华氏度(-40 至 80 摄氏度) |
重要提示:当介质温度低于 40°F (4°C) 时,压缩空气必须完全不含水蒸气,以防止阀体内结冰。对于低于冰点温度的真空应用,真空源和连接管路同样必须保持干燥。
电气数据(电磁先导阀)
所有电磁阀均额定可连续工作,防护等级为 IP65。导管连接可实现密封、抗振安装,适用于高循环或频繁冲洗环境。
| 电压 | 功耗 |
| 12伏直流电 | 4.5瓦 |
| 24伏直流电 | 4.5瓦 |
| 120伏交流电,60赫兹 | 6.5 伏安 |
| 240伏交流电,60赫兹 | 6.8 伏安 |
电气连接选项
| 连接类型 | 线圈代码 |
| 1/2英寸导管,带30英寸引线(标准温度) | 4 |
| 1/2英寸导管,带30英寸引线(需使用耐高温氟碳密封件) | 6 |
流量性能数据
2/2 电磁先导控制真空阀的流量性能数据(图中所示为部分阀体尺寸)。真空级阀门采用比标准压力型阀门更大的孔径,以补偿真空工况下的低压差。
| 体型 | 端口尺寸 | 简历 NC | 一氧化碳 | 响应时间(毫秒) | 重量磅(千克) |
| 3/8 | 1/4英寸 | 1.7 | 1.6 | 10 | 1.9 (0.9) |
| 3/4 | 3/4英寸 | 7.7 | 7.4 | 14 | 4.3 (2.0) |
| 1-1/4 | 1-1/4英寸 | 29 | 23 | 26 | 11.1 (5.0) |
| 1-1/4 | 1-1/2英寸 | 31 | 23 | 26 | 11.1 (5.0) |
响应时间公式:响应时间 (毫秒) = M + (F x V),其中 M 为最小响应常数(毫秒),F 为填充/排气系数(毫秒/立方英寸),V 为下游流量(立方英寸)。ROSS 21 系列产品目录中列出了各端口尺寸和功能的 M 和 F 值。
认证与合规
| 认证/标准 | 细节 |
| SIL评级 | 符合 IEC 61508 和 IEC 61511 标准的 SIL 2(单重,HFT = 0);SIL 3(冗余,HFT >= 1),可实现最高的气动安全完整性等级。 |
| 认证机构 | TÜV莱茵是全球最知名的第三方安全认证机构之一。 |
| 功能安全标准 | IEC 61508 和 IEC 61511 适用于工业自动化和过程控制中的安全相关系统。 |
| 绩效水平 | EN ISO 13849-1:PL c(单数,具有特定应用诊断功能);PL e(冗余),满足最严格的机器安全要求。 |
| 符合性声明 | 电磁先导控制型和压力控制型均获得 CE 标志,符合欧盟机械指令要求。 |
| 外壳保护 | IP65 防护等级适用于电磁先导阀,可在工业环境中提供防尘保护和抗低压水射流能力。 |
典型应用及行业
真空提升、吸附和物料搬运
- 真空吸盘式拾取放置系统,用于提升、重新定位和释放大型平板、金属板、玻璃、纸板和成型塑料零件,采用由 2/2 或 3/2 阀门配置控制的真空吸盘阵列。
- 真空抓取机器人末端执行器,用于零件装载、卸载和过程中的运输,该系列的导管连接可抵抗振动和重复手臂运动下的线圈分离。
- 用于机械加工、焊接和装配操作的真空固定夹具,需要稳定、可重复的零件定位,而无需可能损坏表面的机械夹紧。
- 利用文丘里真空输送散装物料,通过气力输送管道输送粉末、颗粒、丸剂和小颗粒,适用于存在污染气流的情况。
真空包装和食品加工
- 用于食品、医疗器械和工业部件的改良气氛和真空包装生产线,其中 3/2 阀门循环控制抽真空和回填序列,重复频率很高。
- 在低温和速冻环境中,丁腈橡胶密封件即使在低至 -40°F 的温度下也能保持密封完整性,从而可以在冷链自动化生产线上进行真空辅助包装。
- 食品加工生产线在频繁冲洗区域内进行产品转移和定向,其中密封导管连接可承受反复的清洗循环,而未灌封的 DIN 连接器则会受到损坏。
- 药品和营养保健品容器的灌装和密封,其中真空控制必须精确,并且在最终密封之前需要进行泄漏测试。
金属、玻璃和高温加工
- 在环境温度高于 180°F 的熔炉和退火区附近或附近进行玻璃坯料和平板玻璃的真空成型和处理,其中氟碳密封的压力控制型号可在高达 300°F 的介质和环境中运行。
- 钢铁厂和铸造厂的辅助气动回路需要真空功能,以便在高温下进行模具排气、脱气或从模具中取出零件。
- 热成型和塑料制造,用于真空拉入加热模具,而标准的丁腈橡胶密封件会降解,氟碳密封件选项可在整个热循环中保持密封完整性。
- 在高温环境下,退火和热处理腔室阀门控制无法使用标准密封材料。
半导体、电子和洁净室
- 在半导体制造中,晶圆处理和真空吸盘控制需要阀门处可重复的、近乎零泄漏的密封,以维持工艺真空水平。
- SMT 装配线上的电子元件拾取和放置需要快速、可靠的真空切换,并具有低死体积,以最大限度地减少阀门指令和喷嘴处真空应用之间的延迟。
- 洁净室物料运输车和 FOUP 处理系统中,阀门的自清洁阀芯设计降低了污染风险,而滑阀则会脱落磨损碎屑。
- 微电子制造中的温控工艺腔室,其中极端温度密封选项可适应超出标准阀门范围的工艺环境。
泄漏测试和质量控制
- 用于汽车零部件、密封组件、医疗器械和消费电子产品的压力衰减和真空衰减泄漏测试装置,这些产品需要精确隔离和快速排气。
- 多通道测试台采用 2/2 常闭配置,可选择性地将真空或压力源连接到测试端口,阀门的近乎零泄漏确保了测试的完整性。
- 集成到生产设备中的在线质量控制系统,其中串联导管连接可在测试台外壳中提供永久性、防篡改的接线。
- 冷库泄漏测试,用于制冷组件和密封容器,其中低温丁腈橡胶密封件可保持一致的阀门性能,而不会出现密封件变硬的情况。
户外、北极和冷藏基础设施
- 在北极或冰点以下的气候条件下,管道控制和处理设施的环境温度会降至零下 40 华氏度以下,标准阀门密封件会变脆并发生泄漏。
- 冷库自动化,包括输送机分流器、托盘搬运器和气动门执行器,其中额定温度为 -40F 的丁腈橡胶密封件保持了完全的灵活性和密封能力。
- 在北方气候条件下的户外工业装置中,硬线连接的导管可以消除在冻融循环环境中水分通过 DIN 插头接口渗入的风险。
- 冷藏运输装卸设备需要在持续暴露于零度以下温度下时,具备可靠的气动阀门功能。
订购和型号配置
ROSS 21 系列采用结构化的型号编号系统,对所有阀门配置参数进行编码。该系列采用经典的 1/2 英寸导管线圈连接(线圈代码为 4 和 6)。以下是该系列中电磁先导控制阀的型号细分。
|
型号结构:21-7-1-B-200-1-W-4 21系列(21系列直列式提升阀) 7 驱动类型(7 = 电磁先导控制,5 = 压力/气动控制) 1 阀门功能(1 = 2/2 常闭,2 = 2/2 常开,3 = 3/2 常闭,4 = 3/2 常开,6 = 4/2) B级修订版 200 本体/端口尺寸代码 1 密封材料(1 = 氟橡胶,2 = 丁腈橡胶) W 电压代码(H = 12 VDC,W = 24 VDC,Z = 120 VAC/60 Hz,Y = 240 VAC/60 Hz) 4 线圈/连接代码(4 = 1/2" 导管,标准温度;6 = 1/2" 导管,高温) |
电压代码:H = 12 VDC,W = 24 VDC,Z = 120 VAC/60 Hz,Y = 240 VAC/60 Hz。
系列经典导管连接的线圈代码:4 = 1/2”导管,带 30” 引线(标准温度);6 = 1/2”导管,带 30” 引线(高温,需要氟碳密封件)。
密封代码:1 = 氟碳(高温,最高可达 300°F 介质);2 = 丁腈橡胶(低温,低至 -40°F)。
对于 G (BSPP) 螺纹,请在型号前添加“D”前缀(例如,D2171B2001W-4)。低温电磁阀有 3/8 和 3/4 两种阀体尺寸可供选择。
对于压力(气动)控制配置,将执行器代码 7 替换为 5。压力控制型不使用线圈代码,并且与电压无关。
内部引燃装置为标准配置。外部引燃装置也可选配;请联系 ROSS 获取适用的型号后缀。
配件
排气消音器
铝制排气消音器适用于 1/2 英寸、1 英寸和 1-1/2 英寸三种端口尺寸,额定压力为 290 psig (20 bar)。对于真空应用,请确保安装的消音器不会产生背压,导致真空度低于所需阈值。
| 端口尺寸 | 线 | Cv(Nl/min) | NPT型 | G型 |
| 1/2英寸 | 男性 NPT/R | 6.8 (6,700) | 5500A4003 | D5500A4003 |
| 1英寸 | 男性 NPT/R | 18(18,000) | 5500A6003 | D5500A6003 |
| 1-1/2英寸 | 女性 NPT/Rp | 39(38,000) | 5500A8001 | D5500A8001 |
警告:排气消声器的流量必须等于或大于阀门的排气流量。受污染的消声器会导致背压,从而对阀门响应和真空度产生不利影响。在真空应用中,应确认消声器的安装不会引入泄漏路径,从而影响真空系统的完整性。
指示灯套件
可选的指示灯套件可直观地显示电磁阀的通电状态,简化调试和故障排除。适用于 24VDC、110 至 120VAC 和 230VAC 电源电压。套件设计用于安装在阀门电磁阀壳体上,无需对阀体进行任何改动。
手动覆盖选项
除了电磁先导型号标配的非锁定式按钮外,ROSS 还提供锁定式按钮和加长按钮组件,适用于需要持续手动握持或从远离移动机械的安全距离进行操作的应用。
相关产品及配件
- 231系列 - 低温/高温经典21系列(非真空) - 标准正压1/2英寸导管连接,21系列阀门适用于极端温度应用,无需真空环境。https ://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
- 2760 系列 - 真空、低温/高温、DIN 和 M12 连接;21 系列- 真空等级的 21 系列型号,符合 DIN EN 175301-803 标准,并配备 M12 快速断开连接,适用于需要快速更换线圈的应用。https ://www.rosscontrols.com/en/series/2760-vacuum-low-high-temperatures-din-m12-connection-21-series
- 2759系列 - 低温/高温 DIN & M12 连接 21系列(非真空) - 非真空 DIN & M12 连接 21系列阀门,适用于极端温度环境,配备快速断开线圈接口。https ://www.rosscontrols.com/en/series/2759-lowhigh-temperatures-din-m12-connection-21-series
- 230 系列 - 标准温度;经典 27 系列- 标准温度直通式提升阀,端口尺寸最大可达 2-1/2 英寸,适用于中等温度环境下的高流量需求。https ://www.rosscontrols.com/en/series/230-standard-temperatures-classic-27-series
- 排气消音器- 铝制消音器,额定压力 290 psig,适用于 1/2 英寸至 1-1/2 英寸的端口尺寸,用于降低阀门排气口的排气噪音。https ://www.rosscontrols.com/en/series/90-silencers
- 锁定阀(能量隔离) - 液氧锁定阀,用于在维护期间根据 OSHA 锁定/挂牌要求安全地隔离能量,兼容 21 系列安装。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
常见问题解答 (FAQ)
问:该系列产品与 231 系列产品有何不同?
答: 231系列和232系列均采用经典的1/2英寸导管连接,并涵盖相同的极端温度范围。231系列专为真空应用而设计,采用更大孔径的阀芯,即使在真空应用特有的低压差条件下也能保持足够的流量。232系列则仅适用于正压应用。
问:该系列与 2760 系列有何不同?
答:这两个系列都具有真空额定值,并且温度范围相同,内部采用相同的阀芯机构。主要区别在于电气连接:该系列采用传统的 1/2 英寸导管连接,带有 30 英寸长的集成引线(硬线连接),而 2760 系列则采用 DIN EN 175301-803 A/B 型或 M12 快速断开连接器。该系列的导管连接更适合高振动、频繁冲洗或需要牢固固定插头的永久安装应用。
问:该系列阀门可承受多大的真空度?
答:该系列阀门的工作压力范围为全真空(约 29.9 英寸汞柱,或约 -14.7 psig)至 150 psig 正压。在全真空驱动(无压缩空气可用)的情况下,阀体内需要 10 至 30 英寸汞柱的真空度才能产生足够的换挡压差。
问:什么是全真空阀?我应该在什么情况下使用全真空阀?
答:全真空阀仅利用端口 1 处的大气压力与阀体内真空度(10 至 30 英寸汞柱)之间的压差进行换向。这种配置非常适合无法使用压缩空气的场合,例如洁净室、电池驱动的移动设备或不宜引入压缩空气的食品加工生产线。21 系列平台提供 3/2 型全真空阀。
问:我应该选择哪种密封材料?
答:对于介质温度高达 300°F (150°C) 的高温应用,请选择氟橡胶密封件。对于温度低至 -40°F (-40°C) 的低温应用,请选择丁腈橡胶密封件。对于环境温度在 0°F 至 122°F 之间且介质温度正常的应用,根据化学相容性要求,两种密封材料均可接受。请注意,高温导管盘管(代码 6)必须使用氟橡胶密封件。
问:这些阀门可以在同一回路中同时用于真空和正压吗?
答:是的。该系列阀门的额定压力范围从全真空到 150 psig,因此单个阀门即可控制真空和正压交替的回路,例如真空吸盘系统,该系统利用真空吸住零件,然后用正压脉冲释放零件。请确认所有连接的管道、接头和执行器均适用于应用所需的全部压力范围。
问:最高工作温度是多少?
答:对于采用氟橡胶密封的压力控制型阀门,环境温度和介质温度均可达到 300°F (150°C)。对于电磁先导型阀门,介质温度最高为 300°F,环境温度限制为 180°F (82°C),因为电磁线圈的温度不得超过此环境温度阈值。
问:最低工作温度是多少?
答:采用丁腈橡胶密封件的低温型号,环境温度和介质温度均可低至-40°F (-40°C)。这使其适用于北极户外安装以及在速冻或低温环境下运行的冷库自动化系统。
问:这些阀门可以用于安全关键型(SIL等级)应用吗?
答:是的。21系列产品已通过德国莱茵TÜV认证,在单点配置(HFT = 0)下达到SIL 2(IEC 61508和IEC 61511)和PL c(EN ISO 13849-1)等级。在冗余1oo2配置(HFT≥1)下,该系统可达到SIL 3和PL e等级,为真空辅助机械防护和压力机安全应用提供最高级别的气动安全完整性。
问:NPT 和 BSPP (G) 螺纹选项是否都可用?
答:是的。标准型号采用 NPT 螺纹。如需订购 G (BSPP) 螺纹,请在型号前加“D”。例如,NPT 型号 2171B2001W-4 在 G 螺纹下应为 D2171B2001W-4。
问:需要多大的先导供气压力?
答:对于内部先导供油,入口压力必须满足最低 30 psig 的工作阈值。对于外部先导供油配置,先导信号压力必须等于或高于入口压力,并且还必须满足最低工作压力。在入口压力低于大气压的真空工况下,通常需要外部先导供油以提供足够的换挡力。
问:系列阀门需要润滑吗?
答:阀门在标准操作下无需气路润滑。如果压缩空气系统需要润滑,请仅使用苯胺点介于 82°C 至 104°C (180°F 至 220°F) 之间、粘度等级为 ISO 32 或更低的石油基润滑剂,滴速约为每分钟一滴。避免使用磷酸盐类添加剂,因为它们会损坏弹性体部件。
问:现场能否将飞行员供气系统从内部供气改为外部供气?
答:是的。ROSS 21系列阀门可通过现场改装进行改造,只需将管塞移至外部先导口和内部先导通道之间即可。这在真空应用中尤为有用,因为真空环境下入口压力低于大气压,需要外部压缩空气先导气源才能可靠地驱动阀门。请联系ROSS获取更新后的型号,以确保文档记录准确无误。
问:是否有3D CAD模型?
答:是的。ROSS Controls 网站 rosscontrols.com 提供系列产品的可下载 CAD 模型,支持直接导入机械设计软件,用于干涉检查、装配文档编制和安装规划。
问:如何计算真空系统的阀门响应时间?
答:使用公式:响应时间 (毫秒) = M + (F x V),其中 M 为最小响应常数(毫秒),F 为每立方英寸的填充/排气系数(毫秒/立方英寸),V 为下游待抽空或加压的体积(立方英寸)。在真空工况下,由于压差较小,即使使用更大的孔径,有效容积抽空时间也会比同等正压应用更长;请使用 ROSS 21 系列产品目录中的 M 和 F 常数,根据计算值验证系统时序要求。
安装和维护指南
- 可沿任意方向在线安装;垂直安装可获得最佳的阀芯密封、冷凝水排放和一致的阀门响应。
- 向阀门入口供应过滤后的空气(最低过滤精度为 5 微米),以最大限度地延长使用寿命并防止颗粒物污染阀芯座。在真空应用中,应在真空源管路和所有压缩空气先导供应管路上安装过滤器。
- 请勿限制供气管路或排气口的流量,使其超过相应尺寸消声器的流量能力。排气口的背压会降低阀门的响应速度,并且在真空回路中,还会限制可达到的真空度。
- 对于真空服务回路,请确认所有下游管道、接头、连接器和执行器均能承受全部真空度,并具有足够的真空密封,以防止大气空气错误进入,从而降低系统真空度。
- 在真空工况下使用内部先导供气时,请确认入口压力足以驱动阀门(至少 30 psig 正压)。如果入口处于真空或低正压状态,则应将阀门配置为使用单独的压缩空气先导源进行外部先导供气。
- 对于外部先导供气配置,先导压力必须等于或超过入口压力,并满足 30 psig 的最低工作压力。
- 当介质或环境温度低于 40°F (4°C) 时,压缩空气和真空系统介质必须不含水蒸气,以防止阀门内部结冰。请确认压缩空气露点低于最低工作温度。
- 仅使用苯胺点介于 180°F 至 220°F (82°C 至 104°C) 之间、粘度等级为 ISO 32 或更低的石油基润滑剂。避免使用所有磷酸盐类添加剂,因为它们会损坏弹性密封件。
- 确认已安装的排气消声器的流量至少等于阀门的排气流量。受污染或尺寸过小的消声器会增加背压,降低响应时间和真空系统性能。应按计划维护周期检查并更换消声器。
- 在高温环境下安装电磁阀先导式开关时,即使介质温度达到 300°F (149°C),也务必确认电磁阀周围环境温度不超过 180°F (82°C)。必要时,使用隔热材料或隔热罩将电磁阀壳体与直接热辐射路径隔离。
- 对于低于 0°F (-18°C) 的低温应用,请确认已指定使用丁腈橡胶 (Buna-N) 密封件,并且压缩空气供应的露点低于最低工作温度。同时,请确认电磁阀线圈的绝缘等级符合应用温度范围的要求。
- 使用符合当地电气规范要求的合适导管配件和线规,连接 1/2 英寸导管。通电前,确认电磁阀电压与驱动电路输出电压匹配。根据适用的电气标准,通过导管系统或专用接地线将电磁阀壳体接地。
- 在连接下游执行器或施加全部系统压力或真空之前,对阀门进行功能测试(如果尚未通电,则使用手动超控按钮),以确认阀门动作是否正确且无泄漏。
- 安装完成后,在运行工况下多次循环操作阀门,并检查所有端口连接、接头和管道螺纹是否存在泄漏。在真空工况下,使用下游回路的真空表验证阀门在关闭位置是否完全隔离真空。
- 所有维修保养操作必须在关闭气动和真空系统、排出所有压力、释放所有真空,并按照 OSHA 1910.147 和 EN 1037 执行锁定/挂牌程序后方可进行。仅使用 ROSS 原装替换零件以保持 SIL 认证的完整性。
保修与全球支持
ROSS Controls 为所有产品提供一年保修,保修范围涵盖自购买之日起的材料和工艺缺陷。对于经确认存在缺陷的产品,ROSS Controls 将酌情决定维修、更换或退还购买价款。
如果产品因误用、滥用、安装不当、未经授权的改装或超出公布的规格限制而运行,则保修失效。需要保修服务的产品必须预付运费退回至ROSS授权地点。
ROSS在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本均设有办事处,提供全球技术支持。各区域的工程团队提供应用支持、阀门选型协助和故障排除指导。
如需产品配置工具、技术文档、CAD 模型下载、分销商定位服务和直接工程支持,请联系 ROSS Controls USA,电话:(800) 438-7677 或 +1-248-764-1800,或访问 rosscontrols.com。
下载产品目录: https://www.rosscontrols.com/en/documents/5341/21-series-valves
