产品概述

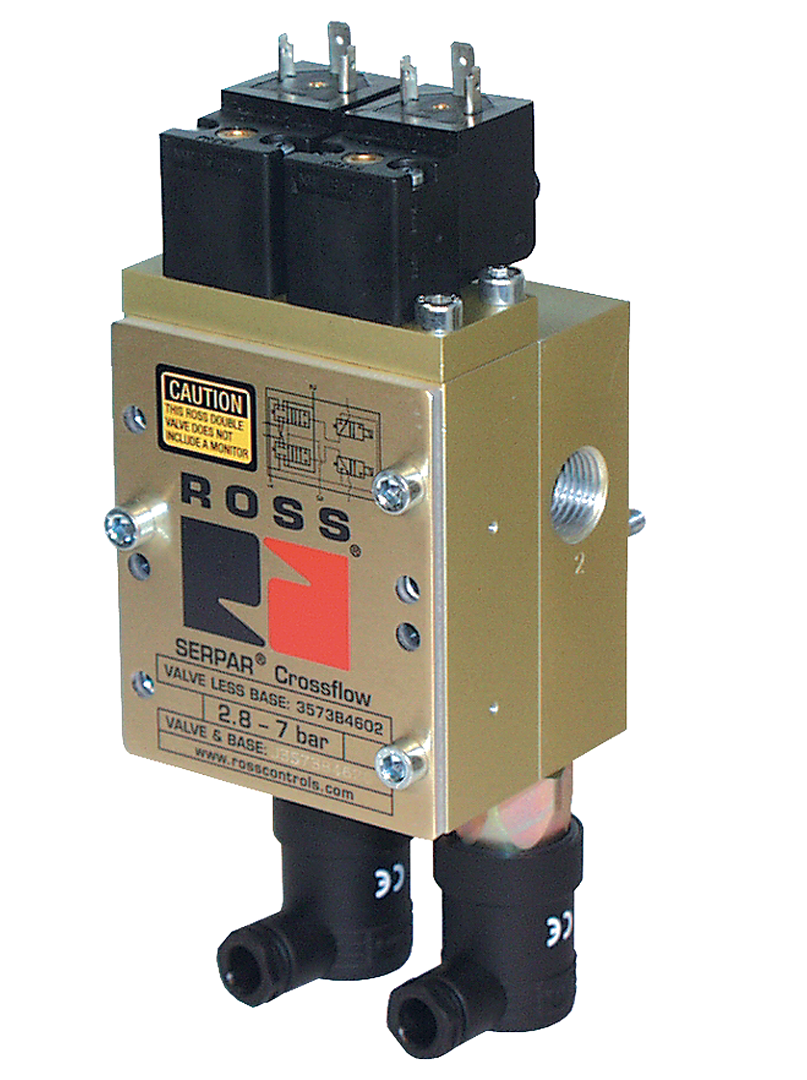

ROSS Controls CrossFlow 35 系列双阀,带或不带压力开关,适用于 1/4 至 3/4 英寸的端口尺寸,是 1 号和 2 号基本尺寸上可靠的控制双阀,专为冲压机的离合器/制动器控制以及 3 类和 4 类安全回路而设计,包括用于能量隔离和气缸压力机负载保持系统的替代锁定系统。
该系列产品提供带压力开关和不带压力开关的CrossFlow双阀。不带压力开关的阀门适用于非压力机应用,或作为定制压力机安全回路架构中的基座阀元件。带压力开关的阀门提供反馈信号,使主压力机控制系统或独立的监控设备能够检查每个阀元件在每个循环中的运行情况。
无论初始开关配置如何,所有阀座均设有压力开关接口,方便日后通过添加开关将无开关配置升级为双开关配置,而无需更换阀座。基本尺寸 1 采用阀座固定螺钉进行安装,基本尺寸 2 采用左进或右进水口的安装方式。
基本尺寸 1 涵盖 1/4 英寸和 3/8 英寸的端口尺寸。基本尺寸 2 涵盖 1/2 英寸和 3/4 英寸的进/出气口,并可选配 3/4 英寸和 1 英寸的排气口。两种尺寸均采用底座安装,配备标准 DIN 电气连接,符合 ISO 13849-1:2015 标准的 PL e 类 4 级和 IEC 62061:2001 标准的 SIL 3 级。
主要工程特性
- 本系列阀门可选配压力开关或不配压力开关——提供带两个压力开关(用于外部监控)和不带压力开关(用于非压力应用或定制安装)的阀门。所有型号均标配压力开关接口。
- 所有底座均设有压力开关接口- 所有阀门底座均包含压力开关接口,无需更换底座即可从无开关配置升级到双开关配置。
- 底座安装设计- 基本尺寸 1 采用底座安装,配有固定螺丝。基本尺寸 2 采用底座安装,并提供左侧或右侧进料口方向选择,简化了紧凑型压力机控制面板的安装。
- 外部监控功能- 安装压力开关后,反馈信号允许主压力控制装置或单独的监控设备在每个循环中检查两个阀门元件。
- 符合 OSHA 29 CFR 1910.217 标准- 旨在使用户能够在与压力开关和外部监控设备一起使用时,遵守 OSHA 关于机械动力压力机双阀的规定。
- 故障时默认断电- 当外部监控系统检测到故障时,阀门默认断电(弹簧复位关闭),从而耗尽离合器/制动电路。
- 双阀芯结构- 阀芯设计采用 PTFE 支撑环,具有抗污性、磨损补偿功能,无论是否进行在线润滑均可运行。
- DIN电气连接——基本尺寸1采用DIN EN 175301-803 B型连接,基本尺寸2采用DIN A型连接。两者均结构紧凑,符合行业标准。
- 紧凑型设计- 基本型 1 不含交换机时重 2.1 磅(0.95 千克),含两个交换机时重 2.5 磅(1.14 千克)。基本型 2 的重量为 4.3 至 5.2 磅(1.95 至 2.36 千克),具体取决于端口和交换机的配置。
- SISTEMA 库可用- ISO 13849-1 安全计算的 SISTEMA 数据文件可在 rosscontrols.com 下载。
技术规格
一般规格
| 范围 | 规格 |
| 阀门功能 | 3/2 常闭 |
| 施工设计 | 双阀芯 |
| 驱动 | 电磁阀先导控制 |
| 监测类型 | 外部(动态、循环)压力监测,可通过可选的集成压力开关和客户提供的监测设备进行。 |
| 安装类型 | 底座安装 |
| 涵盖基本尺码 | 1(防脱螺钉);2(左侧或右侧入口方向) |
| 端口尺寸 | 1/4 和 3/8 英寸(尺寸 1);1/2-3/4、1/2-1、3/4-3/4、3/4-1 英寸进出水口(尺寸 2) |
| 端口线程 | NPT标准;BSPP(D前缀);JIS(J前缀) |
| 环境温度 | 15 至 122 华氏度(-10 至 50 摄氏度) |
| 介质温度 | 40 至 175 华氏度(4 至 80 摄氏度) |
| 流动介质 | 建议使用过滤空气,5微米过滤精度。 |
| 工作压力 | 40 至 100 psig(2.8 至 7 bar) |
| 电气连接 | DIN EN 175301-803 B型(尺寸1);DIN A型(尺寸2) |
| 外壳额定值 | 符合IEC 60529标准的IP65防护等级 |
| 阀体材料 | 铸铝 |
| 布袋材料 | 聚甲醛和不锈钢 |
| 密封材料 | 布纳-N |
| 最低运行频率 | 每月一次 |
电气数据(电磁先导阀)
电磁阀额定工作电压为连续工作电压。美国职业安全与健康管理局 (OSHA) 将压力机控制电压限制在 120VAC 以内;230V 交流电不适用于美国压力机应用。
| 电压 | 功耗 |
| 24伏直流电 | 每个电磁阀功率为 7.5 瓦(1 号尺寸);每个电磁阀功率为 6 瓦(2 号尺寸) |
| 110-120伏交流电,50/60赫兹 | 12 VA 浪涌电流 / 9.8 VA 保持电流(1 号尺寸);8.5 VA 浪涌电流 / 8.5 VA 保持电流(2 号尺寸) |
流量性能数据
进出气口 (1-2) 和出气口至排气口 (2-3) 的平均 Cv 值。响应时间常数 M(最小值毫秒)和 F(每立方英寸体积)。公式:响应时间 (毫秒) = M + F × V。
| 基本尺码 | 端口尺寸(输入-输出) | PS | Cv(1-2) | Cv (2-3) | M(1-2) | M(2-3) | F | 重量磅(千克) |
| 1 | 1/4-1/4 | 没有任何 | 0.9 | 1.4 | 28 | 4.6 | 3.4 | 2.1 (0.95) |
| 1 | 1/4-1/4 | 二 | 0.9 | 1.4 | 28 | 4.6 | 3.4 | 2.5 (1.14) |
| 1 | 1/4-3/8(排气) | 没有任何 | 0.9 | 1.4 | 24 | 4.4 | 3.1 | 2.1 (0.95) |
| 1 | 3/8-3/8 | 没有任何 | 1.2 | 1.7 | 25 | 3.1 | 2.8 | 2.5 (1.14) |
| 1 | 3/8-3/8 | 二 | 1.2 | 1.7 | 25 | 3.1 | 2.8 | 2.9 (1.32) |
| 2 | 1/2-3/4 | 没有任何 | 3.7 | 9.0 | 25 | 1.2 | 0.9 | 4.7 (2.13) |
| 2 | 1/2-3/4 | 二 | 3.7 | 9.0 | 25 | 1.2 | 0.9 | 5.2 (2.36) |
| 2 | 1/2-1(排气) | 没有任何 | 3.7 | 9.1 | 25 | 1.2 | 0.9 | 5.2 (2.36) |
| 2 | 3/4-3/4 | 没有任何 | 4.2 | 9.0 | 25 | 1.1 | 0.9 | 4.7 (2.13) |
| 2 | 3/4-3/4 | 二 | 4.2 | 9.0 | 25 | 1.1 | 0.9 | 5.2 (2.36) |
| 2 | 3/4-1(排气) | 没有任何 | 4.2 | 9.3 | 25 | 1.1 | 0.8 | 5.7 (2.58) |
认证与合规
| 认证/标准 | 细节 |
| 绩效水平 | 4 类,PL e 符合 ISO 13849-1:2015 标准。 |
| 安全完整性等级 | 符合 IEC 62061:2001 标准的 SIL 3。 |
| B10d | 2000万次循环。 |
| PFHd | 7.71 x 10^-9(每小时发生危险硬件故障的概率)。 |
| DGUV | MHHW 00172 功能安全认证。 Sicherheit gepruft(经过安全测试)。 |
| 符合性声明 | 已通过CE认证,符合欧盟相关指令。 |
| OSHA合规性 | 旨在配合压力开关和外部监控使用时,帮助遵守 OSHA 29 CFR 1910.217。 |
典型应用及行业
机械动力压力机
- 小型机械压力机的离合器和制动器控制,需要 1/4 至 3/4 英寸的端口尺寸,使用基本尺寸 1 和 2 CrossFlow 阀,带压力开关和外部监控。
- 紧凑型压力机控制面板,基本尺寸 1 和 2 的底座安装设计比直列式法兰大尺寸的占地面积更小。
- 对于小孔径端口足以满足所需的离合器/制动器驱动速度和力的情况,可采用辅助电路。
安全电路和能量隔离
- 3 类和 4 类安全回路用于气动能量隔离、模具缓冲控制和零件弹出,其中 1/4 至 3/4 英寸的端口就足够了。
- 对于非压力安全回路,如果 OSHA 不要求外部监控,但仍规定了冗余,则需要使用没有压力开关的阀门。
订购和型号配置
|
CrossFlow 35 系列型号结构(基本尺寸 1): 35 7 3 B 2632 W | | - 电压:W=24VDC,Z=110-120VAC,Y=230VAC | | - - - 端口/交换机代码(例如 2632=1/4" 无电源,2642=1/4" 双电源) | - - - B系列 | - - - - 尺寸:3=1号防脱螺钉,4=2号 --- 阀门类型:7 ——系列:35 基本尺寸 1 端口/PS 代码: 2632 = 1/4" 无电源接口(带电源接口) 2640 = 1/4" 无 PS(无 PS 端口) 2642 = 1/4" 两个 PS(带 PS 端口) 2644 = 3/8" 两个 PS(带 PS 端口) 2645 = 3/8" 无 PS(带 PS 端口) 替换阀(仅阀体,不含底座):尺寸 1:3573B2602[W/Z] 尺寸 2:3573B4602[W/Z] BSPP:在基本型号前添加 D 前缀(例如,D888C91) JIS:在基本型号前添加J前缀 |
电压后缀:W=24VDC,Z=110-120VAC 50/60Hz,Y=230VAC(美国不可用)。
阀门和底座可以单独订购。如需完整的阀门组件,请同时订购相应的底座型号和阀门型号,或者订购组合型号。
大多数底座都标配压力开关接口(已预留但未安装开关)。对于无需监控的应用,我们提供不带压力开关接口的型号。
基本尺寸 1 替换阀 (3573B2602) 和尺寸 2 替换阀 (3573B4602) 适用于相应尺寸的所有底座,并且与底座分开订购。
完整阀门组件型号
| 基本尺码 | 端口(输入/输出) | PS | 模型 |
| 1 | 1/4-1/4 | 无,提供 是 | 3573B2632 |
| 1 | 1/4-1/4 | 无,规定编号 | 3573B2640 |
| 1 | 1/4-1/4 | 二、条款是 | 3573B2642 |
| 1 | 3/8-3/8 | 二、条款是 | 3573B2644 |
| 1 | 3/8-3/8 | 无,提供 是 | 3573B2645 |
| 左起 2 人 | 1/2-3/4 排气口 | 无,无证明 | 3573B4620 |
| 左起 2 人 | 1/2-1/2 排气 | 无,Prov 是 | 3573B4632 |
| 左起 2 人 | 1/2-3/4 排气口 | 无,无证明 | 3573B4640 |
| 左起 2 人 | 1/2-1/2 排气 | 二,证明是 | 3573B4642 |
| 左起 2 人 | 3/4-3/4 排气 | 无,无证明 | 3573B4643 |
| 左起 2 人 | 3/4-3/4 排气 | 二,证明是 | 3573B4644 |
| 左起 2 人 | 3/4-3/4 出口,无证明 | 没有任何 | 3573B4645 |
| 左起 2 人 | 1/2-3/4 出口,Prov 是 | 没有任何 | 3573B4652 |
| 1. 更换(仅限阀门) | 全部 | 基准 | 3573B2602 |
| 2. 更换(仅限阀门) | 全部 | 基准 | 3573B4602 |
基本型号(与阀门分开订购)
| 基本尺码 | 端口(输入/输出) | PS Prov. | 基准 NPT | 基础BSPP |
| 1 | 1/4 | 二 | 888C91 | D888C91 |
| 1 | 3/8 | 二 | 1172C91 | D1172C91 |
| 左起 2 人 | 1/2-3/4 排气口 | 二 | 1129C91 | D1129C91 |
| 左起 2 人 | 1-1 展览 | 二 | 1633C01 | D1633C01 |
| 左起 2 人 | 3/4-3/4 排气 | 二 | 1163C91 | D1163C91 |
| 左起 2 人 | 3/4-1 出口 | 二 | 1123C91 | D1123C91 |
| 2 右 | 1/2-3/4 排气口 | 二 | 1132C91 | D1132C91 |
| 2 右 | 3/4-1 出口 | 二 | 1784C91 | D1784C91 |
配件
用于阀门压力开关端口的压力开关
工厂预设压力开关,可安装在阀门或底座压力开关端口上。
| 类型 | 连接器 | 模型 | 港口 | 预设 |
| 机械的 | DIN EN 175301-803 A 型 | 1104A30 | M10x1 | 22 psi (1.5 bar) 下降 |
| 机械的 | M12 | 1153A30 | M10x1 | 22 psi (1.5 bar) 下降 |
| 固态 | M12 | 1335B30W | M10x1 | 17 psi(1.2 巴)下降 |
| 下游机械 | DIN A 型表格 | 586A86 | 1/8 NPT | 5 psi (0.3 bar) 下降 |
| 冗余下游(双路) | DIN A 型表格 | RC026-13 | 3/8 NPT | 5 psi (0.3 bar) 下降 |
电气连接器
| 描述 | 尺寸 | 模型 |
| DIN B型标准,预接线10mm,2米(6.5英尺),无灯 | 1 | 372K77 |
| DIN B型标准,预接线10mm,2米(6.5英尺),24VDC灯 | 1 | 382K77-W |
| DIN B型连接器,仅连接器,电缆夹,无指示灯 | 1 | 266K77 |
| DIN B型连接器,仅连接器,电缆夹,24VDC 指示灯 | 1 | 267K77-W |
| DIN A型标准,预接线6mm,2米(6.5英尺),无灯 | 2 | 721K77 |
| DIN A型标准,预接线6mm,2米(6.5英尺),24VDC灯 | 2 | 720K77-W |
| DIN A型连接器,仅连接器,电缆夹,无指示灯 | 2 | 937K87 |
| DIN A型连接器,1/2英寸NPT导管,无灯 | 2 | 723K77 |
相关产品及配件
- CrossFlow 35 系列带压力开关,接口尺寸 3/8 至 1-1/2 英寸- 更大接口尺寸(基本尺寸 4、8、12、30)CrossFlow 双阀带压力开关。https ://www.rosscontrols.com/en/series/181-double-valves-with-pressure-switches-ports-3-8-to-1-1-2
- SERPAR 35 系列带气动 LG 监控器,接口尺寸 3/8 至 3/4 英寸- 内置监控的 3/8 至 3/4 英寸接口压力控制器,无需外部监控。https ://www.rosscontrols.com/en/series/184-double-valves-with-pneumatic-lg-monitor-ports-3-8-to-3-4
- DM2系列D型双阀用于离合器/制动控制- 具有动态监控和总记忆功能的自监控双阀。https ://www.rosscontrols.com/en/series/52-double-valves-for-clutch-brake-control
- 管道法兰套件- 用于 35 系列直列式阀门安装的连接管道套件。https ://www.rosscontrols.com/en/series/2839-piping-flange-kits
常见问题解答 (FAQ)
问:本系列阀门中带压力开关和不带压力开关的阀门有什么区别?
答:带压力开关的阀门包含两个集成压力开关,可将反馈信号发送至外部监控设备。不带压力开关的阀门不提供此反馈,因此不得用于控制压力机上的离合器/制动机构。不带压力开关的阀门可用于其他无需外部监控的安全回路应用。
问:我可以给订购的阀门添加压力开关吗?该阀门当时没有配备压力开关。
答:是的。该系列所有阀座均标配压力开关接口。压力开关可随时通过螺纹连接到阀座上的压力开关接口进行现场安装。这样,即使订购时未配备压力开关,也可在不更换阀座的情况下将阀门升级为带监控功能的配置。
问:有哪些端口尺寸可供选择?
答:基本尺寸 1 适用于 1/4 英寸和 3/8 英寸的进/出口。基本尺寸 2 适用于 1/2-3/4 英寸、1/2-1/2 英寸、1/2-1 英寸、3/4-3/4 英寸和 3/4-1 英寸的进/出口组合。所有配置的排气口均为大口径内置消音器。
问:工作压力范围是多少?
答:基本尺寸 1 和 2 的工作压力范围均为 40 至 100 psig(2.8 至 7 bar)。这比尺寸更大的基本尺寸 4、8、12 和 30 的上限压力范围要窄。
问:基本尺寸 1 的 Cv 值是多少?
A:基本尺寸 1 的进出气口 Cv 值,1/4 英寸接口为 0.9,3/8 英寸接口为 1.2。出气口到排气口 Cv 值,1/4 英寸接口为 1.4,3/8 英寸接口为 1.7。
问:基本尺寸 2 的 Cv 值是多少?
答:基本尺寸 2 的进气口到排气口的 Cv 值,1/2 英寸接口为 3.7,3/4 英寸接口为 4.2。排气口到排气口的 Cv 值范围为 6.6 至 9.3,具体取决于排气口尺寸。
问:使用了哪些电气连接?
A:基本尺寸 1 采用 DIN EN 175301-803 B 型连接,连接器需单独订购。基本尺寸 2 采用 DIN EN 175301-803 A 型连接。两种尺寸的连接器均需单独订购。
问:阀门和底座可以分开订购吗?
答:是的。阀门和底座可以单独购买。所有基本尺寸 1 型配置的替换阀门均使用型号为 3573B2602 的阀门。所有基本尺寸 2 型配置的替换阀门均使用型号为 3573B4602 的阀门。底座包含压力开关接口,并根据具体的端口尺寸和方向订购。
问:本系列课程需要哪些认证?
A:阀门已通过 ISO 13849-1:2015 标准的 PL e 类认证,符合 IEC 62061:2001 标准的 SIL 3 等级,B10d 为 20,000,000 次循环,PFHd 为 7.71 x 10^-9。同时提供 CE 标志和 DGUV 认证。
问:基本尺寸 2 是否有左侧或右侧进水口可选?
答:是的。基本型 2 号底座提供左侧进水口和右侧进水口两种选择。这决定了供水管道连接到底座的哪一侧。两种进水口的阀门元件相同。订购底座时请注明进水口方向。
问:最低工作频率是多少?
答:阀门必须至少每月循环一次。这是 OSHA 29 CFR 1910.217 和 ROSS 所有压力安全双阀产品规范的要求。
问:一套完整的基本尺寸 1 组件的重量是多少?
答:一个完整的基本型1号阀门(含底座,不含压力开关)重2.1磅(0.95千克)。安装两个压力开关后,组件重量为2.5磅(1.14千克)。基本型2号阀门的重量为4.3至5.7磅(1.95至2.58千克),具体取决于端口尺寸和开关配置。
安装和维护指南
- 基本型 1 号和 2 号底座式阀门可以任意方向安装。冷凝水排放时,建议将阀门垂直安装在底座上方。
- 在阀门上游使用孔径为 5 微米或更小的过滤空气。基本尺寸 1 中的细小通道对颗粒物污染尤其敏感。
- 根据监控系统接线要求,将压力开关输出端连接至外部监控设备。监控系统必须在每次控制信号转换时检查两个开关的状态。
- 请勿使用未配备压力开关的阀门来控制压力机上的离合器/制动机构。只有配备压力开关的阀门才符合 OSHA 29 CFR 1910.217 的要求。
- 安装或维修阀门之前,请按照 OSHA 29 CFR 1910.147 的规定,排空所有空气并进行锁定/挂牌。
- 确认基本尺寸 1 和 2 的工作压力在 40 至 100 psig(2.8 至 7 bar)范围内。这些尺寸的最大压力等级低于更大的 CrossFlow 尺寸。
- 通电前,请确认电磁阀供电电压与型号电压后缀相符(W=24VDC,Z=110-120VAC)。
- 压力开关端子电压不得超过250伏。固态压力开关(M12型)需要8-30VDC电源。
- 基本尺寸 1(DIN B 型)和基本尺寸 2(DIN A 型)的连接器需单独订购。订购连接器前,请确认连接器规格和电缆直径是否正确。
- 安装完成后,循环操作阀门,并使用外部监控设备验证压力开关信号转换是否正确,然后再将压力机投入使用。
- 按照 OSHA 29 CFR 1910.217 进行每月运行测试。记录所有测试结果。
- 如果在供气中使用润滑剂,则只能使用 ISO 32 或更低粘度的石油基矿物油,其苯胺点介于 180 华氏度至 220 华氏度之间。PTFE 支撑环允许在不润滑的情况下运行。
保修与全球支持
ROSS Controls 为所有双阀产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。
ROSS 在美国(密歇根州费恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。
如需产品配置、技术支持和经销商查找服务,请联系 ROSS Controls USA,电话:(800) 438-7677 或访问 rosscontrols.com。
如需基本接线图、尺寸图和完整的订购信息,请访问 rosscontrols.com 或致电 (800) 438-7677 联系 ROSS Controls。
