中型系列
端口尺寸 1/4 至 1/2;流量达到 100 scfm (2832 l/min)
- 模块化或管式安装
- 0.3微米或0.01微米额定过滤元件
- 差压表
- 带有透明尼龙视镜的铝质滤杯或加长铝质滤杯
- 自动排水或手动排水
聚结中型系列空气过滤器产品概述
聚结中型系列空气过滤器提供多功能空气过滤解决方案,提供模块化和管式安装以适应各种应用。具有 0.3 微米和更精细的 0.01 微米过滤精度可选。它们配备了压差计,用于精确监测和控制您的过滤系统。您可以选择带有透明尼龙视镜的铝质滤杯,用于目视检查,也可以选择加长铝质滤杯,以增加容量。在维护方面,您可以灵活地选择方便的自动排水装置或更加受控操作的手动排水装置。这些过滤器具有适应性强和精度高,可确保系统内的空气纯度。
请参阅侧面和下方的链接,轻松导航聚结中型系列空气过滤器目录、安装说明和技术数据。此外,您还可以选择过滤满足您要求的所有可用选项聚结中型系列空气过滤器。
正在加载...
正在加载...
产品概述

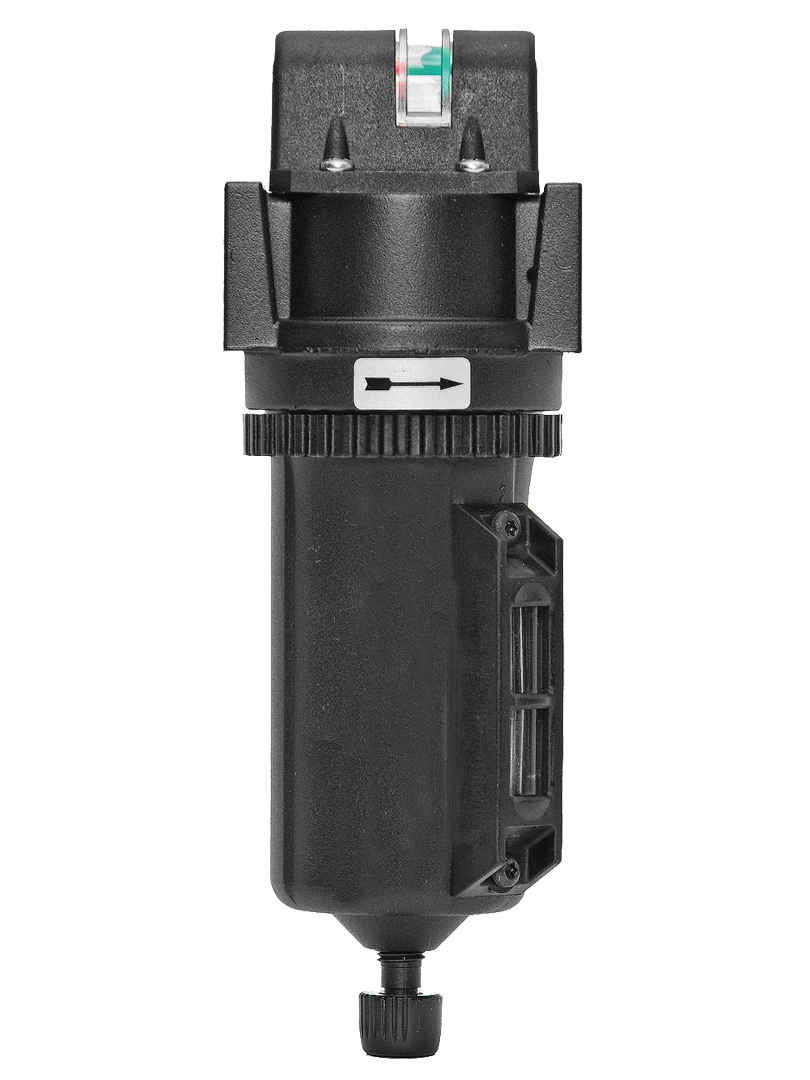

ROSS Controls 中型聚结过滤器可满足中型气动系统的空气预处理需求,其端口尺寸为 1/4 至 1/2 英寸,最大流量可达 100 scfm (2832 升/分钟)。该系列过滤器标配 0.3 微米硼硅酸盐玻璃纤维聚结元件,并可选配 0.01 微米元件,可在压缩空气到达气动阀、气缸、仪表和工艺设备之前,去除其中的液态水、气溶胶油和亚微米级颗粒污染物。
中型系列的一项关键功能是其集成的差压表,该表可直接指示元件的负载情况,并在元件达到使用寿命终点时发出信号。这消除了维护计划中的猜测成分,并避免了仅基于时间间隔进行维护时容易出现的元件过早更换问题,从而降低了污染负荷变化较大系统的运行成本。
该系列产品支持模块化和直通式两种安装方式。在模块化安装中,过滤器通过接口块和连接套件直接连接到 ROSS 中型系列调压器和润滑器,形成紧凑的 FRL 组件,无需中间管件。直通式安装则使用 NPT 或 BSPP 螺纹接口将过滤器直接连接到压缩空气管路中。
铝制储液罐配有透明尼龙视镜,既能承受高压,又能方便地观察冷凝液位。可选配加长型铝制储液罐,使液体储存容量翻倍,适用于冷凝液产生量大的系统或延长排液周期。锌制罐体和铝制储液罐结构可承受高达 175 华氏度(摄氏 79 度)的工作温度,足以满足大多数工业压缩空气应用的需求。
主要工程特性
- 差压表- 所有系列型号均配备集成式差压表,可直接指示元件负载,从而实现基于状态的维护计划,并避免不必要的元件过早更换。
- 0.3微米和0.01微米滤芯选项- 标准0.3微米硼硅酸盐玻璃纤维滤芯可去除一般工业应用中的大颗粒气溶胶。可选的0.01微米滤芯可将设备性能提升至接近无油状态,适用于精密仪器和食品级应用。
- 模块化或直列式安装- 兼容使用 ROSS 端口块和连接套件的模块化 FRL 组件,以及标准直列式管道螺纹安装,可灵活匹配系统的安装架构。
- 带透明尼龙视镜的铝制碗- 标准的铝制碗带有集成视镜,无需拆卸碗即可目视检查冷凝水位,从而支持在运行期间进行安全快速的维护检查。
- 加长铝碗选项- 可选的加长碗可将液体存储容量从 6 盎司(180 毫升)增加到 10 盎司(300 毫升),延长高湿度系统的排水间隔,并减少维护频率。
- 锌制本体结构- 压铸锌制本体提供结构刚性和耐腐蚀性,适用于工业环境,可在高达 150 psig (10 bar) 的工作压力下支持可靠的螺纹端口连接。
- 自动或手动排水- 内部自动排水可连续清除收集的液体;手动排水可为需要精确控制冷凝水量或排水时间的场合提供操作员控制的冲洗。
- 工作温度高达 175 华氏度- 金属碗结构,额定环境温度和介质温度为 175 华氏度(摄氏度),几乎涵盖所有标准工业压缩空气系统环境,无需特殊的高温选项。
- 丁腈橡胶密封件- 丁腈橡胶弹性体密封件可保持可靠的压缩空气密封,并在额定温度范围内抵抗石油基压缩机油的劣化。
技术规格
一般规格
| 范围 | 规格 |
| 系列 | 中型聚结过滤器 |
| 端口尺寸 | 1/4英寸、3/8英寸、1/2英寸 NPT(标准);可提供BSPP接口 |
| 最大流量 | 入口流量为 100 scfm (2832 l/min),压力为 100 psig (6.9 bar) |
| 滤芯元件评级 | 0.3微米(标准);0.01微米(可选) |
| 滤芯材料 | 硼硅酸盐玻璃纤维 |
| 入口压力(自动排水) | 最高可达 150 psig(10 巴) |
| 进水压力(手动排水) | 0 至 150 psig(0 至 10 bar) |
| 环境/介质温度 | 40 至 175 华氏度(4 至 摄氏度) |
| 流动介质 | 压缩空气 |
| 安装 | 模块化或内联 |
| 身体材料 | 锌 |
| 碗选项 | 铝制碗体,配有透明尼龙视镜(标准配置);加长铝制碗体(可选配置) |
| 碗环材料 | 尼龙 |
| 海豹 | 丁腈橡胶 |
| 碗容量(标准) | 6盎司(180毫升) |
| 碗容量(加长) | 10盎司(300毫升) |
| 差压表 | 所有型号均包含 |
| 螺纹类型 | NPT(标准);BSPP(G)可选 |
认证与合规
典型应用及行业
气缸和执行器系统
- 在制造自动化中,压缩机油的携带会加速气缸密封件的劣化,导致阀门粘滞,从而增加维护成本和计划外停机时间,因此需要对气缸组进行空气准备。
- 在喷漆车间、洁净室和精密装配单元中,执行器供气过滤可以防止空气供应中的油雾污染产品表面或正在组装的敏感部件。
- 在取放自动化中,双作用气缸和夹爪系统始终保持清洁干燥的空气,确保可重复的行程力,并消除因气缸壁上积油而引起的粘滑现象。
压缩空气分配系统
- 在大型制造工厂中,主要压缩空气供应中含有往复式或螺杆式压缩机的残留油,这些残留油无法在压缩机站完全去除,因此需要在单个机器的落料口处进行使用点聚结过滤。
- 气动面板组件中的空气准备,用于服务多个阀岛和运动控制组件,其中中等流量容量可满足单个液滴所服务的 10 至 30 个执行器的总需求。
- 对于已确定由油污染引起的下游组件故障的现有系统,可进行改造性聚结过滤,1/4 至 1/2 端口尺寸涵盖了大多数工业机器空气供应管路尺寸。
工艺和工业设备
- 用于化工、制药和石化工厂中气动过程控制阀和蝶阀执行器的空气准备,这些工厂对执行器的可靠性和法规要求使用清洁、干燥的空气。
- 为包装和物料搬运中的气动输送喷嘴和吹气站提供压缩空气,防止油污转移到产品表面。
- 喷涂系统、气动雾化器和气刀干燥系统的空气准备,在这些系统中,空气供应中的油会导致涂层或干燥产品出现不可接受的表面污染。
食品、饮料和制药
- 在灌装、封口和包装机中,直接和间接食品接触区的空气制备,其中空气纯度要求由食品安全法规和 HACCP 计划强制规定。
- 制药生产设备空气供应,其中 ISO 8573-1 油品分类要求必须作为验证记录的一部分进行记录和维护。
订购和型号配置
标准型碗体为铝制,配有透明尼龙视窗。加长型碗体的型号在型号后会添加“-E”后缀。
可选配内部浮球排水装置;请咨询 ROSS Controls 获取型号信息。
对于 BSPP (G) 螺纹端口,请咨询 ROSS Controls 以获取型号前缀约定。
附件包括联轴器套件、安装支架、差压表和附件套件,需单独订购。
相关产品及配件
- 79 型微型系列聚结过滤器- 适用于 1/8 英寸和 1/4 英寸接口尺寸的小型在线聚结过滤器,流量可达 10 scfm。https ://www.rosscontrols.com/en/series/79-miniature-series
- MD3系列聚结过滤器- 适用于1/4至1/2英寸端口尺寸的高流量聚结过滤器,流量可达125 scfm,可选聚碳酸酯或金属滤杯,并支持模块化/在线安装。https ://www.rosscontrols.com/en/series/81-md3-series
- 中型系列标准过滤器- 5微米和40微米通用型过滤器,采用中型外形设计,适用于上游预过滤。https ://www.rosscontrols.com/en/categories/40-filters
- 中型系列调压器- 适用于 1/4 至 1/2 英寸端口气动系统的精密压力调压器,采用中型模块化组件形式。https ://www.rosscontrols.com/en/categories/42-regulators
- 中型 FRL 系列组合单元- 工厂预装的过滤器、调压器和润滑器组合,具有中等流量,可满足完整的机器空气处理需求。https ://www.rosscontrols.com/en/categories/44-filter-regulator-and-lubricator
常见问题解答 (FAQ)
问:该系列产品中差压表的作用是什么?
答:差压表测量聚结元件两端的压降。全新、清洁的元件产生的差压较低。随着元件逐渐被污染物占据,差压会升高。当差压达到约 10 psid 时,应更换元件。这种基于状态的指示器可以防止过早更换仍可使用的元件,以及延迟更换已积满污染物、限制流量并增加系统能耗的元件。
问:中型系列的最大流量是多少?
答:在 100 psig (6.9 bar) 的入口压力下,最大流量为 100 scfm (2832 l/min)。所有接口尺寸(1/4、3/8 和 1/2)的流量均相同;接口尺寸的选择应与压缩空气系统中的管道尺寸相匹配,以最大限度地减少连接接头中的压降。
问:加长碗的优势是什么?
答:加长的铝制储液罐将液体储存容量从 6 盎司(180 毫升)增加到 10 盎司(300 毫升)。这在湿度较高的环境或冷凝水容易快速积聚的湿式压缩机中尤为有利。加长的储液罐减少了手动排水的频率,并降低了储液罐溢出导致液体渗漏到没有自动排水装置的系统中的风险。
问:我可以将这一系列产品安装在模块化的 FRL 组件中吗?
答:是的。该系列产品采用模块化设计,可使用兼容的接口模块和连接套件,与 ROSS 中型系列调压器和润滑器配合使用。这样就形成了一个集成的 FRL 站,无需中间管道接头,从而缩短了安装时间并减少了潜在的泄漏点。
问:该系列产品的额定温度是多少?
答:中型系列聚结过滤器(带铝制滤杯)的额定环境温度和介质温度为 40 至 175 华氏度(4 至 175 摄氏度)。这涵盖了大多数工业压缩空气系统在标准生产环境中的运行范围。
问:加长型碗需要哪种替换元件?
答:对于加长型滤碗,请订购 R-A60F-32(0.3 微米)或 R-A60F-32E8(0.01 微米)滤芯。对于标准型滤碗,请订购 R-A60F-29(0.3 微米)或 R-A60F-29E8(0.01 微米)滤芯。标准型和加长型滤碗的滤芯长度不同,不可互换。
问:最大工作压力是多少?
答:自动和手动排水配置的最大工作压力均为 150 psig(10 bar)。该系列铝制碗在 40 至 175 华氏度的整个工作温度范围内均能保持此压力等级。
问:该系列产品是否可选配内部浮球排水装置?
答:是的,中型系列可选配内置浮球式排水装置。请联系 ROSS Controls 获取该系列内置浮球式排水装置的具体型号以及流量/压力兼容性信息。
问:该系列产品使用了哪些材质的琴身和琴碗?
答:主体采用锌合金压铸而成。标准碗体为铝制,配有透明尼龙液位计,方便目视检查液位。碗环为尼龙材质,密封件为丁腈橡胶材质。
问:该系列产品是否需要上游过滤?
答:建议但不强制要求在上游进行粗滤。在聚结过滤器前安装一个5微米通用过滤器,可以去除大量颗粒物,防止聚结元件被固体颗粒堵塞,从而显著延长空气供应受污染系统中元件的使用寿命。
问:该系列产品可以与 BSPP (G) 螺纹一起使用吗?
答:是的,我们提供BSPP螺纹版本。请联系ROSS Controls,提供具体的型号并申请BSPP螺纹版本,或者按照ROSS Controls中型过滤器订购指南中的说明添加相应的前缀。
问:我如何知道何时需要更换元件?
答:监测集成式差压表。当过滤器两端的差压达到规定的工作阈值(通常约为 10 psid)或下游流量或压力明显下降时,应更换滤芯。不要等到差压表完全饱和才更换,因为在高压差下,高负荷的滤芯可能会脱落捕获的污染物。
安装和维护指南
- 安装过滤器时,滤杯应朝下。水平或倒置安装会妨碍冷凝水正常排入滤杯的排水口。
- 当压缩空气系统因管道腐蚀、水分离器或旧储气罐而产生大量颗粒物时,应在聚结过滤器之前安装上游粗过滤器(5微米级)。
- 确认系统压力在额定范围内:自动排水型号最高可达 150 psig (10 bar),手动排水型号为 0 至 150 psig。
- 在初始运行阶段监测差压表,以确定系统中特定污染程度下的滤芯更换周期。当差压表指示滤芯更换周期已达到阈值时,更换滤芯。
- 对于模块化组件的安装,扭矩耦合套件和端口块的扭矩值应符合 ROSS 的规定。扭矩不足会导致模块化接头处泄漏;扭矩过大则会损坏端口密封件。
- 在指定自动排水装置时,请确保最小入口压力约为 30 psig(2 bar),以可靠地启动浮球机构。在系统压力过低的情况下,浮球可能无法启动。
- 更换滤芯前,务必先将过滤器完全泄压并隔离。小心取下滤杯,避免冷凝水溢出。
- 请根据所用滤碗类型对应的型号订购替换滤芯。标准滤碗滤芯(R-A60F-29,适用于 0.3 微米;R-A60F-29E8,适用于 0.01 微米)和加长滤碗滤芯(R-A60F-32;R-A60F-32E8)的零件编号不同,不可互换。
保修与全球支持
ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。
ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。
如需产品配置、技术支持和经销商查找服务,请联系 ROSS Controls USA,电话:(800) 438-7677 (1-800-GET-ROSS) 或访问 rosscontrols.com。
如需应用工程支持和更换零件识别,可拨打 1-888-TEK-ROSS 获取技术服务。
下载产品目录: https://www.rosscontrols.com/en/series/80-mid-size-series
