中型系列

端口尺寸 1/4" 至 1/2";流量达到 110 scfm (3115 l/min)

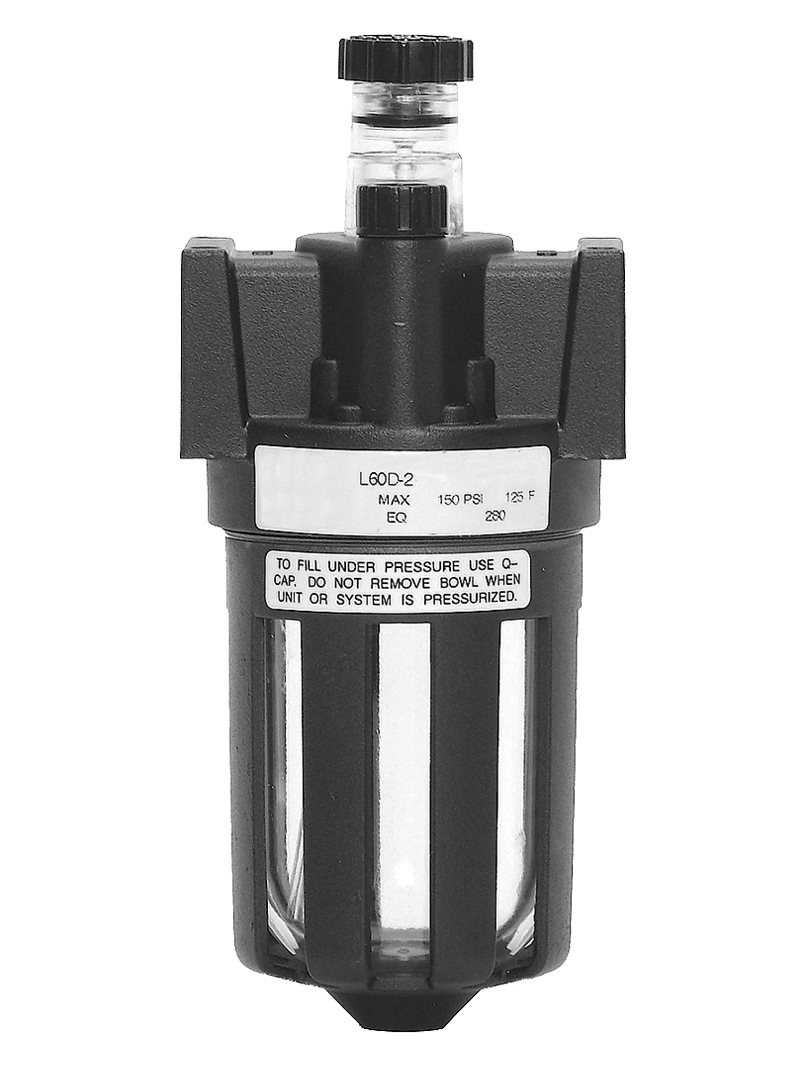

实际产品可能与上图不同。购买前请核实产品详细信息。
  • 模块化或管式安装
  • 带锌防碎罩的高强度聚碳酸酯塑料油杯或锌油杯
  • 视觉进给设计

中型系列油雾器产品概述

中型系列油雾器提供灵活的安装选项,允许模块化或管式安装。这些油雾器可选择带锌防碎罩的高强度聚碳酸酯塑料油杯或锌油杯,以满足不同的环境条件。



它们具有视线-进给设计,确保润滑一致且可见。为了保持精确控制和防篡改,这些油雾器配备了外部防篡改调节装置。



请参阅侧面和下方了解中型系列油雾器目录、安装说明和技术数据。此外,您还可以选择筛选满足您要求的所有可用中型系列油雾器。

系列概览 ❯

正在加载...

正在加载...

产品概述

ROSS Controls 中型系列是一款模块化可视润滑器,适用于 1/4 英寸、3/8 英寸和 1/2 英寸接口尺寸的气动系统,流量需求最高可达 110 scfm (3,115 升/分钟)。中型系列填补了紧凑型 Bantam 和 Miniature 系列与大型 Full-Size 和 MD3 系列之间的空白,为工业制造中常见的中等负荷气动回路提供了合适的润滑能力。

可视供油设计是中型系列润滑器的核心技术。与芯吸式润滑器不同,可视供油机构通过位于润滑器本体顶部的透明尼龙罩输送润滑油,油滴进入气流时清晰可见。这种直接的视觉指示使维护人员无需对系统进行任何仪器操作,即可通过观察油滴频率来确认供油情况并校准供油速率。

外部防篡改调节装置允许授权人员无需特殊工具即可调整输油量,同时还能有效防止意外更改。这既保证了现场可调输油量的灵活性,又确保了在正常生产操作期间设置参数的稳定性。

中型系列采用锌合金阀体,相比乙缩醛或铝制阀体,可承受更高的工作压力和温度。其中,锌合金阀体版本可将金属阀体的额定压力提升至 200 psig (14 bar) 和 175°F (80°C)。阀体可选材质包括:适用于标准工业环境的带锌合金防碎罩的聚碳酸酯阀体,以及适用于更高压力和温度要求的锌合金阀体。

主要工程特性

  • 可视供油设计,带可见油滴指示器- 润滑器顶部的透明尼龙圆顶使维护人员能够观察进入气流的单个油滴,从而直接直观地确认润滑剂的输送情况,并方便地校准油滴速率。
  • 外部防篡改调节- 可通过外部调节旋钮从设备外部调节供油速率。防篡改设计需要刻意操作才能更改设置,从而防止生产过程中意外误调。
  • 模块化或直列式安装- 可直接安装在模块化 FRL 组件中,与其他中型系列组件配合使用;也可作为独立的直列式润滑器,安装在现有的 1/4 至 1/2 英寸管道回路中。灵活的安装方式减少了系统设计限制。
  • 聚碳酸酯或锌制搅拌碗- 4 盎司(120 毫升)聚碳酸酯搅拌碗,带一体式锌制防碎罩,适用于最高 150 psig(10 巴)和 125°F(52°C)的标准应用。锌制金属搅拌碗可将压力提升至 200 psig(14 巴),温度提升至 175°F(80°C)。
  • 快速加注盖选项- 可选的快速加注盖允许在系统压力下重新加注油箱,而无需拆卸油碗,从而最大限度地减少日常维护期间的生产中断。
  • 锌合金阀体结构——锌合金压铸阀体相比乙缩醛或聚合物阀体,具有更优异的耐压性和耐温性。兼容标准工业压缩空气系统。
  • 4盎司(120毫升)油碗容量——与Bantam和Miniature系列相比,更大的油碗容量可减少中等负荷应用中的加油频率,从而延长维护检查间隔。
  • 丁腈橡胶密封件- 标准丁腈橡胶密封件可在 40 至 175 华氏度(4 至 80 摄氏度)的整个额定温度范围内为金属碗配置提供石油兼容性。

技术规格

一般规格

范围 规格
系列 中型
润滑类型 瞄准线
端口尺寸 1/4、3/8 和 1/2 英寸 NPTF;1/4、3/8 和 1/2 英寸 G (BSPP)
最大流量 110 标准立方英尺/分钟 (3,115 升/分钟)
最小流量 入口流量为 2 scfm (0.94 l/s),压力为 100 psig (6.9 bar)
工作压力(聚碳酸酯碗) 最大压力 150 psig(10 巴)
工作压力(锌/金属碗) 最大压力 200 psig(14 巴)
流体介质 压缩空气
环境/介质温度(聚碳酸酯碗) 40 至 125 华氏度(4 至 52 摄氏度)
环境/介质温度(金属/锌碗) 40 至 175 华氏度(4 至 80 摄氏度)
碗容量 4盎司(120毫升)
安装 模块化或内联
身体材料 锌
碗选项 聚碳酸酯材质,带锌防碎层;锌金属
瞄准镜罩材料 尼龙
密封材料 丁腈橡胶
机油调整 外部防篡改
填充法 注水口(标准)或快速注水盖(可选)

认证与合规

典型应用及行业

通用工业气动系统

  • 为物料搬运设备、分度台和夹具上的中孔径执行器(孔径 25 毫米至 80 毫米)提供气缸回路,这些执行器需要可靠的空气管路润滑,流量为 20 至 100 scfm。
  • 在装配自动化中,多缸气动回路中,单个中型润滑器通过模块化 FRL 组件,在 3/8 或 1/2 英寸接头中同时为多个分支回路提供服务。
  • 制造工厂中的维护工具供应总管为工厂各工作站的气动冲击扳手、棘轮扳手和研磨机提供润滑空气。

汽车制造

  • 汽车车身车间和总装作业中的装配线气动扭矩工具、螺母扳手和电动螺丝刀,需要 1/2 英寸供气接头,流量为 80 至 100 scfm,需要中型润滑器来保持工具性能。
  • 车身转移夹具和焊接夹具中的气动缸组,夹具顶部的模块化 FRL 组件为多个气缸回路提供清洁、调节、润滑的空气。
  • 喷漆车间气动执行器,用于车门开启机构、引擎盖升降系统和车身转移设备,适用于温度范围为 40 至 125 华氏度的环境,该温度范围与聚碳酸酯碗的选择相一致。

物料搬运与输送

  • 输送系统中的气动分流器、推杆和挡块,其中等孔径气缸以每分钟 10 到 60 次的生产速率循环,需要持续润滑以在多班次操作中保持密封件的使用寿命。
  • 仓库和配送中心的气动升降台和剪叉式升降机,其中 3/8 英寸的供气总管为大缸径气缸提供服务,需要比 Bantam 或 Miniature 系列范围更高的润滑器容量。
  • 自动化仓库中的气动托盘输送机转移单元和平台,采用模块化安装,允许在计划的维护窗口期间将过滤器-调节器-润滑器站配置为一个模块并进行更换。

塑料和橡胶加工

  • 注塑机气动顶出回路、模具夹紧解锁执行器和机器人取出气动臂,其中 3/8 和 1/2 英寸供气口,流量为 50 至 110 scfm,与中型系列容量范围相匹配。
  • 挤出生产线气动模面切割执行器和条状造粒机夹紧回路,其中锌碗结构能够承受挤出机头附近常见的较高环境温度和压力。
  • 热成型机气动成型箱执行器和零件顶出器,可靠的润滑可防止执行器密封件在连续高循环生产运行期间劣化。

金属加工和冲压

  • 冲压机上的气动模具夹紧和零件顶出回路,其中 1/2 英寸的供气管路以 80 至 110 scfm 的流量支持冲压单元中的多个气缸回路。
  • 加工中心和传送机上的气动换刀器执行器,在连续生产过程中,润滑空气供应可保持刀具保持弹簧和气缸密封件的完整性。
  • CNC 车床和车削中心的气动棒料送料器和零件夹持执行器,其中机床气路中的在线或模块化中型润滑器在主轴运转期间提供连续润滑。

食品加工(非接触区)

  • 在二级和三级包装区的包装线上,气动执行器采用聚碳酸酯碗的透明设计,可在卫生巡检期间快速进行油位目视检查。
  • 饮料加工厂的气动罐或瓶处理系统,其中 3/8 英寸供气回路需要中等负荷润滑,用于气缸驱动的推杆、旋转式输送机和气动输送机。
  • 气动袋封和纸箱成型设备,其外部防篡改调节装置允许合格的维护技术人员在不打开控制箱或使用专用工具的情况下优化供油。

订购和型号配置

中型系列润滑器订购时需指定端口尺寸、螺纹类型、油碗材质和加注方式。所有型号均标配锌合金阀体。

型号结构:5 1 1 1 B 3 0 0 7

5 1 1 1 碗类型(5111 = 聚碳酸酯碗;5112 = 锌/金属碗)

B系列级别

3 端口尺寸代码(2 = 1/4 英寸;3 = 3/8 英寸;4 = 1/2 英寸)

0 0 配置代码

0 7 灌装方式(007 = 灌装口;107 = 快速灌装盖)

前缀 C = G (BSPP) 线

NPT螺纹型号没有前缀。G(BSPP)螺纹型号以C为前缀。

聚碳酸酯碗型(5111B)额定压力为 150 psig(10 bar),额定温度为 125 F(52 C)。锌碗型(5112B)额定压力为 200 psig(14 bar),额定温度为 175 F(80 C)。

对于模块化 FRL 组件,请订购合适的中型系列滤波器和调节器,以匹配端口尺寸和安装配置。

配件

中型系列过滤器

ROSS 中型系列过滤器采用 5 微米聚乙烯滤芯,聚碳酸酯或锌制滤杯,内置自动或手动排水装置。提供模块化或直列式安装方式,以匹配中型润滑器配置。

中型系列稳压器

中型系列活塞式或隔膜式调压器,适用于 1/4 至 1/2 英寸接口。出口压力可调至 200 psig (14 bar)。提供自泄压式和非自泄压式两种选择。内置压力表接口。

相关产品及配件

常见问题解答 (FAQ)

问:什么是可视润滑器?它与芯吸式润滑器有何不同?

答:可视润滑器利用进出口之间的压差,将润滑油通过针阀吸入透明的观察罩。油滴穿过观察罩落入气流中。操作人员可以清晰地看到每一滴油,从而直观地控制供油量并便于校准。毛细管润滑器则利用毛细作用通过毛细管吸油,无需计数油滴即可连续供油,但无法直观地确认油流情况。

问:中型系列的防篡改调节功能是什么意思?

答:防篡改调节是指外部调节旋钮仅供授权维护人员操作,但其设计要求必须有意识地进行操作才能更改设置。这可以防止生产过程中因意外碰撞或旋转而改变供油速率。该调节装置并非锁定或密封的,因此合格人员无需特殊工具即可在需要时进行调节。

问:中型润滑器输送润滑油所需的最小流量是多少?

答:在 100 psig (6.9 bar) 的入口压力下,最小流量为 2 scfm (0.94 l/s)。低于此阈值,可视供油机构抽取油液所需的压差不足。对于流量较低的应用,请选择 105 微型系列低流量型号。

问:中型系列产品能否在不使用过滤器或调节器的情况下用作在线润滑器?

答:是的。中型系列润滑器支持模块化和直列式两种安装方式。直列式安装时,润滑器可直接安装在管道回路中,无需配套的过滤器或调节器。但是,强烈建议在上游供应过滤后的空气,以防止油箱和观察罩受到颗粒物污染。

问:聚碳酸酯碗和锌碗有什么区别?

答:带锌制防碎罩的聚碳酸酯油碗额定压力为 150 psig (10 bar),额定温度为 125°F (52°C)。透明油碗无需拆卸即可目视检查油位。锌制油碗额定压力为 200 psig (14 bar),额定温度为 175°F (80°C),适用于更高压力或更高温度的应用。在可能因接触溶剂或清洁剂等化学物质而导致聚碳酸酯油碗损坏的情况下,必须使用锌制油碗。

问:在可视润滑器上,如何设定供油速率?

答:顺时针旋转外部调节旋钮可减少油量,逆时针旋转可增加油量。观察透过透明观察罩滴落的油滴。气动工具回路的典型初始设置是每 20 scfm 流量下每分钟 1 至 2 滴油滴。在实际运行流量条件下进行调节,直至观察到所需的油滴滴速。

问:如果瞄准镜罩变得浑浊或破裂,是否可以更换?

答:是的。瞄准罩是可更换式润滑器组件内的尼龙部件。中型系列润滑器的所有工作部件都包含在一个可拆卸的润滑器组件中,方便现场更换。请联系 ROSS Controls 或授权经销商,获取适用于您型号的正确润滑器组件零件编号。

问:维修时需要多大的马桶拆卸空间?

答:拆卸润滑碗时,润滑器本体底部下方需要大约 79 毫米(3.1 英寸)的间隙,以便将润滑碗从装置中取出。在将润滑器安装到面板或外壳之前,请确认安装位置有足够的间隙。

问:中型系列产品能否用于压力高于 150 psig 的压缩空气系统?

答:是的,选择锌制阀体型号(5112B系列),其额定压力为200 psig(14 bar)。聚碳酸酯阀体型号的额定压力限制为150 psig。请确认上游调压器的入口压力不超过指定阀体材质的额定压力。

问:所有端口尺寸都有NPT和BSPP螺纹吗?

答:是的。1/4英寸、3/8英寸和1/2英寸三种接口尺寸均提供NPTF(NPT)和G(BSPP)螺纹选项。标准型号采用NPTF螺纹。G螺纹型号的型号名称前缀为C(例如,3/8 G螺纹、聚碳酸酯材质、注油口型号为C5111B3007)。

问:中型系列发动机应该使用哪种润滑剂?

答:使用粘度等级为 ISO 32 或更低,苯胺点介于 180°F 至 220°F 之间的石油基润滑剂。符合这些规格的标准气动工具油即可。请勿使用合成润滑剂、磷酸酯类润滑油或与丁腈橡胶密封件不相容的添加剂。

问:快速填充盖选项对维护操作有何益处?

答:快速加注盖安装在注油口上,内置弹簧式止回阀。维护人员将注油嘴插入止回阀,润滑油便会克服系统压力流入储油罐。拔出注油嘴后,止回阀密封,维持系统压力。这样就无需关闭气动系统或拆卸油杯即可加注润滑油,从而将每个润滑器的维护时间缩短至一分钟以内。

安装和维护指南

  • 在空气处理流程中,润滑器应安装在过滤器和调节器的下游。润滑未经过滤的空气会将污染物引入油箱和下游气动元件。
  • 安装时,将碗向下放置,以确保瞄准镜罩油位正确,瞄准镜供油正常。
  • 对于模块化 FRL 装配,请按照 ROSS 模块装配说明进行操作,以确保 O 形圈正确安装和连接螺栓扭矩正确。
  • 在任何运行条件下,验证聚碳酸酯碗的入口压力不超过 150 psig,锌碗的入口压力不超过 200 psig。
  • 安装完成后,启动气动系统并观察观察罩。在实际运行流量条件下,调节旋钮以达到所需的油滴速率。
  • 仅使用粘度等级为 ISO 32 或更低的石油基润滑油。切勿将不相容的液体注入油箱。
  • 确保润滑器本体下方至少有 3.1 英寸(79 毫米)的间隙,以便在维修时拆卸润滑碗。
  • 请勿过度拧紧碗。先用手拧紧,然后再拧四分之一圈。扭矩过大可能会导致聚碳酸酯碗破裂。
  • 定期检查观察罩是否有浑浊、裂纹或油渍。浑浊的观察罩会影响油滴的可见性,并表明存在污染或材料老化。

保修与全球支持

ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。

ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。

如需产品配置、技术支持和经销商查找服务,请联系 ROSS Controls USA,电话:(800) 438-7677 或 (248) 764-1800,或访问 rosscontrols.com。

下载产品目录: https://www.rosscontrols.com/en/documents/198/ROSS_FRL_Combination_Units_Filter_Regulator_Lubricator.pdf
