产品概述

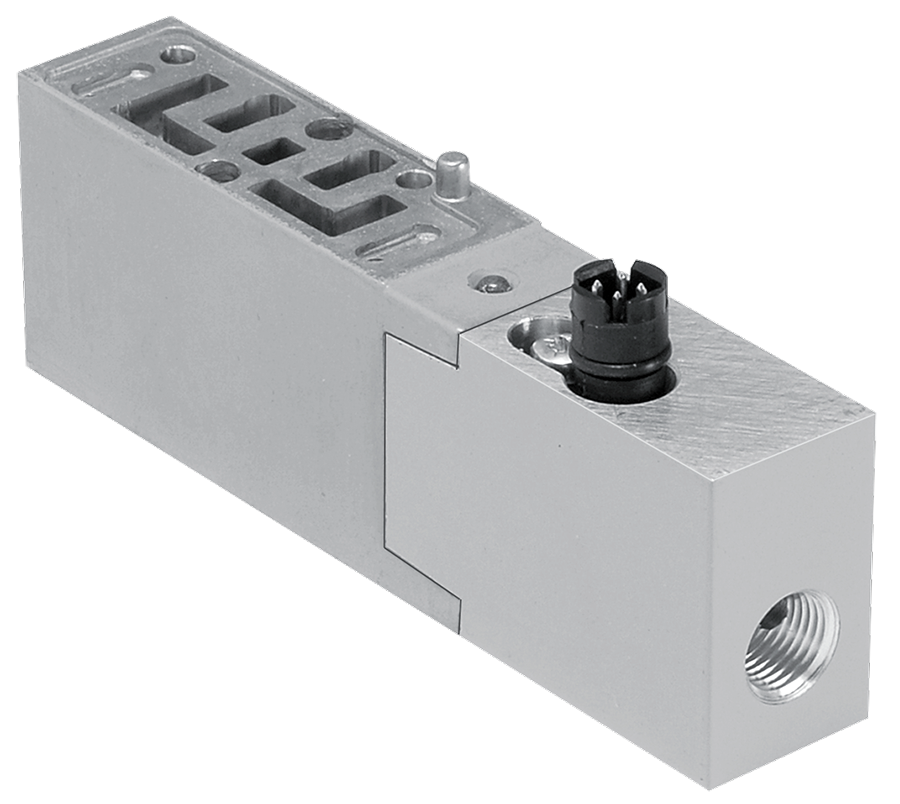

ROSS Controls 的中间模块是一系列三明治式功能附件,安装在底座式方向控制阀与其 ISO 歧管或底座之间,无需外部管道即可扩展阀站功能。这些模块适用于 ISO 15407 W66 系列(00 和 0 型)以及 ISO 5599-1/5599-2 W60/W64/W65 系列(1、2 和 3 型),提供四项主要功能:流量控制、独立压力供应、排气路径控制和手动关闭。
中间流量控制模块采用针阀独立节流每个执行器端口(五通阀对应端口 3 和 5)的排气量,从而无需外部计量输出流量控制回路即可控制双作用气缸的伸缩速度。每个端口的独立针阀调节允许非对称速度调节。调节螺钉位于端口 12 端,便于在组装好的歧管上进行操作。
独立的压力板和供气模块可为歧管组件内的单个阀站提供独立的压力供应,在不物理分离歧管的情况下,将不同的供气压力输送到该阀站的入口。当多缸歧管中的某个气缸需要与其他气缸不同的供气压力时,就会使用这种方法,这在装配、压力机和模具加工应用中很常见。
中间式截止模块(ISO 5599-1 1 号规格的 1871B91)采用四分之一圈手动执行器,可隔离单个阀站的所有端口(包括先导阀),从而可以在不关闭整个歧管组件的情况下,将该阀站停止运行以进行阀门更换或维护。对于设计 ISO 歧管系统的机械制造商和系统集成商而言,中间式模块提供了一套完整的工具包,可在标准化的空间内实现每个阀站的功能优化。
主要工程特性
- 中间流量控制——针阀模块独立节流3号和5号端口的排气量,以控制双作用气缸的伸出和缩回速度。每个端口的独立调节无需外部流量控制即可实现非对称速度曲线。
- 独立压力供应板- 为歧管内的一个阀站提供专用的供应入口,将该阀站的供应与公共歧管压力通道隔离,从而实现每个阀站的压力差异,而无需分离歧管。
- 中间供气和排气模块- 专用于 ISO 15407 W66 系列站的供气(压力)和排气路径模块(供气模块为 RPS562600P/RPS552600P;排气模块为 RPS562700P/RPS552700P),允许在歧管配置中单独设置阀门压力或排气路径。
- 中间关闭模块- 四分之一圈手动执行器(ISO 5599-1 1 号尺寸的 1871B91)隔离单个阀站的所有端口,包括先导端口,从而可以在不停止歧管或相邻站的情况下安全地更换或维修该站的阀门。
- ISO 15407 和 ISO 5599 覆盖范围- 模块系列适用于 ISO 15407-1/2 W66 系列(尺寸 00 和 0)以及 ISO 5599-1 W60/W64 和 ISO 5599-2 W65 系列(尺寸 1、2 和 3),涵盖 ROSS 的所有底座安装阀门产品系列。
- 采用三明治式结构,无需外部管道——所有中间模块均使用阀门安装硬件安装在阀体和歧管或底座之间。无需外部管道、支架或接头,从而保持歧管组件的紧凑和整洁。
- 兼容中间调节器- 中间流量控制模块可以与共用端口的中间调节器堆叠在同一歧管站上。流量控制模块必须位于堆叠的歧管和调节器之间。
- 易于调节的位置- 所有调节螺钉(流量控制模块上的针阀)都位于装置的 12 号端口端,以便在组装好的歧管上方便地进行调节,而无需拆卸阀门。
技术规格
一般规格
| 范围 | 规格 |
| 模块类型 | 流量控制;独立压力板;独立供气;供气模块;排气模块;关闭装置 |
| 兼容的ISO标准 | ISO 15407-1 和 ISO 15407-2(W66 系列,00 和 0 号);ISO 5599-1(W60/W64 系列,1、2、3 号);ISO 5599-2(W65 系列,1、2、3 号) |
| 流量控制功能 | 3号和5号排气口设有节流阀;每个排气口均有独立的针阀调节装置,可独立控制每个气缸的转速 |
| 流量控制关闭说明 | 中间的流量控制装置并非截止装置;即使针头完全关闭,它也无法做到完全密封。 |
| 关闭执行 | 手动旋转四分之一圈即可关闭电源;隔离所有端口,包括导通端口。 |
| 安装 | 夹在阀门和歧管/底座之间;使用阀门安装硬件 |
| 调整通道 | 端口 12 端的所有调节螺丝 |
| 流动介质 | 过滤压缩空气 |
| 堆叠兼容性 | 流量控制装置可与共用端口的中间调节器堆叠使用;流量控制装置必须位于最靠近歧管/底座的位置。 |
认证与合规
| 认证/标准 | 细节 |
| 标准合规性 | 根据模块类型和尺寸,可与 ISO 15407-1、ISO 15407-2、ISO 5599-1 和 ISO 5599-2 底座安装阀平台兼容。 |
典型应用及行业
汽车装配和车身修理厂
- 使用中间流量控制模块对焊接夹具夹紧油缸进行逐工位速度控制,允许在多工位歧管上对每个夹紧轴进行独立的伸缩速度调节,而无需外部计量输出电路。
- 在共享的多工位歧管内,使用独立的压力板为单个高压压力缸提供独立的压力供应,而歧管中的所有其他工位均以标准管线压力运行。
- 在生产过程中,使用中间关闭模块隔离各个工位进行阀门更换,从而对高正常运行时间的车身车间歧管进行季度阀门维护,而无需完全停机。
包装和加工机械
- 采用中间流量控制装置,对袋子和包装袋封口钳气缸进行独立速度控制,从而可以分别调节钳口闭合速度和钳口打开速度,以优化停留时间和密封质量。
- 多阀纸箱成型歧管上的每个工位压力差异,为纸箱成型工位提供全线压力,并从同一歧管组件中降低压力以用于轻柔折叠工位。
- 在卫生包装环境中,必须避免将大气废气排放到歧管区域,因此需要设置中间排气模块,用于引导来自特定阀站的废气。
机床和金属加工
- 通过中间流量控制装置,控制模块化工件夹具阀门的夹紧速度和松开速度,调节夹具下降速度,防止零件移位,同时保持较短的循环时间。
- 用于液压增压器驱动缸的独立供压,该液压-气动回路与标准气动执行器共用一个 ISO 歧管。
半导体和电子制造
- 使用 ISO 15407 W66 00 型歧管上的中间流量控制模块,对精密夹爪和取放执行器进行低速控制驱动,在歧管范围内提供针阀速度调节,而无需外部接头。
- 为共享歧管组件上的精密部件处理执行器提供独立的低压供气,相邻的阀站以更高的供气压力运行,用于零件剔除和弹出功能。
食品加工和饮料
- 采用 ISO 5599-1 W60 系列歧管上的中间流量控制装置,实现速度控制的输送机停止闸门和分流器驱动,提供闸门逐渐接合和缩回,以防止在高吞吐量下产品溢出。
- 使用独立的压力板模块,为与同一歧管区域内的标准工艺执行器工作压力不同的冲洗兼容执行器提供隔离供水。
通用工业和OEM机械制造
- 在生产环境中,由于机器正常运行时间要求不允许完全关闭气动回路,因此需要使用中间关闭模块来隔离单个故障阀站进行更换,从而实现歧管维护。
- 在空间受限的多轴龙门和滑台系统中,由于无法在单个执行器管路上安装外部流量控制阀,因此可以使用 ISO 歧管占位面积内的中间模块来实现紧凑的单站流量控制。
订购和型号配置
订购中间模块时,请选择与模块类型、阀门系列和 ISO 尺寸相对应的型号。流量控制模块、压力板模块、供气/排气模块和截止模块需单独订购。
ISO 15407-1/2 W66 系列的中间流量控制模块:尺寸 00 = RPS5635P;尺寸 0 = RPS5535P。
ISO 5599-2 W65 系列的中间流量控制模块:尺寸 1 = RPS4035CP;尺寸 2 = RPS4135CP;尺寸 3 = RPS4235CP。
适用于 ISO 5599-1 W60 系列的中间流量控制模块:尺寸 1 = 701B77;尺寸 2 = 702B77;尺寸 3 = 722B77。仅适用于 W60 系列阀门。
中间流量控制装置并非截止装置。即使针阀完全关闭,它也无法做到完全密封。
对于 ISO 15407 供气和排气模块:根据适用情况指定 NPT 或 BSPP 螺纹类型。
适用于 ISO 5599-1 W60/W64 系列的独立压板:尺寸 1 = 703K77(1/4 英寸端口);尺寸 2 = 692K77(3/8 英寸端口);尺寸 3 = 715K77(1/2 英寸端口)。
ISO 5599-1 W60/W64 尺寸 1 的中间截止阀 = 1871B91。对于尺寸 2 和 3,请联系 ROSS Controls。
当使用共口中间调节器堆叠流量控制装置时,应将流量控制装置置于歧管和调节器之间。不能与独立口调节器堆叠。
如需了解当前型号可用性、堆叠配置和兼容性验证,请联系 ROSS Controls(电话:(800) 438-7677)。
