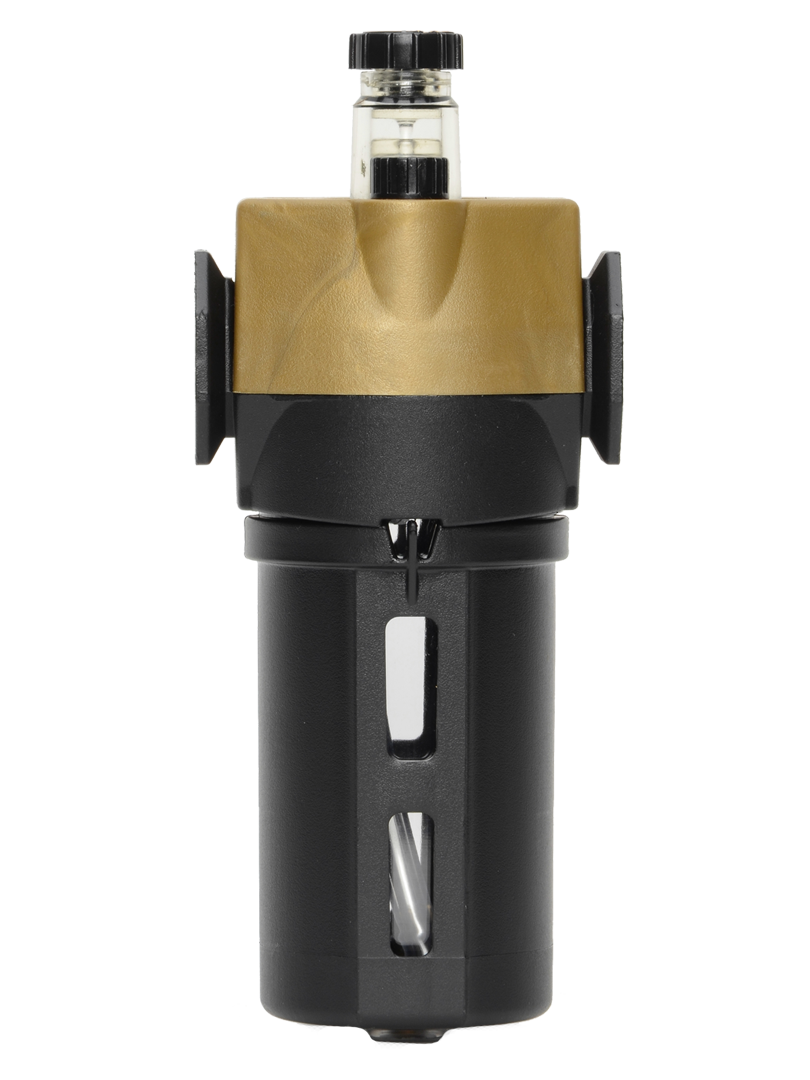

MD3系列
端口尺寸 1/4" 至 1/2";流量达到 150 scfm(4248 升/分钟)
- 模块化或管式安装
- 瞄准式设计;透明圆顶显示正在分配的油量
- 外部调节旋钮,可拆卸以防止篡改
- 带钢防碎罩的聚碳酸酯塑料油杯,或带观察镜的铝油杯
- 加长金属油杯 – 选项
MD3 系列油雾器产品概述
MD3 系列油雾器提供多种安装选项,提供模块化和管式安装,可轻松集成到您的系统中。这些油雾器采用可视供油设计,其透明圆顶可以清晰地看到正在分配的油,确保有效的润滑监控。
方便调整和维护防篡改,这些油雾器配有可拆卸的外部调节旋钮。您可以根据您的具体需求选择带有钢制防碎罩的聚碳酸酯塑料油杯或带有观察镜的铝制油杯。此外,还可以选择加长金属油杯以增强容量。 MD3 系列油雾器为精确润滑控制提供了可靠且适应性强的解决方案。
请参阅侧面和下方的MD3 系列油雾器目录、安装说明和技术信息数据。此外,您还可以选择筛选满足您要求的所有可用MD3 系列油雾器。
正在加载...
正在加载...
产品概述
ROSS Controls MD3系列是一款先进的模块化可视润滑器,专为需要高流量、精确油量监测和灵活油杯容积配置的气动系统而设计,适用于1/4英寸至1/2英寸接口。MD3系列最大流量可达150 scfm(4,248升/分钟),能够满足高流量中高流量气动回路的需求,同时保持紧凑的模块化设计,满足FRL站集成的要求。
MD3系列润滑油泵的独特之处在于其透明圆顶设计,可实时显示润滑油的分配情况。与早期目视式设计仅靠计数油滴不同,MD3的透明圆顶设计使维护人员能够通过圆顶窗口直观地观察润滑油的输送情况,从而立即、清晰地了解润滑油的流量。这使得现场验证更加快捷可靠,尤其是在嘈杂或高强度作业的生产环境中。
MD3系列的外部调节旋钮采用可拆卸设计,提供便捷的两阶段防篡改保护。安装旋钮后,授权人员可随时调节供油量。拆卸旋钮后,即可完全消除调节接口,从而真正实现防篡改,尤其适用于在计划维护期间润滑设置不得更改的场合。
MD3系列润滑器的油杯可选配5.1盎司(151毫升)聚碳酸酯油杯(带尼龙防碎罩)、6盎司(177毫升)铝制油杯,以及适用于需要延长加油间隔的10盎司(295毫升)加长型铝制油杯。其中,金属油杯的最大工作压力可达250 psig(17巴),是ROSS中档润滑器产品线中的最高压力等级。
主要工程特性
- 透明圆顶油量监测——润滑器顶部的透明圆顶可直接观察润滑油注入气流的情况。无需借助视镜计数或特殊仪器,即可一目了然地确认润滑是否有效。
- 可拆卸式外部调节旋钮,防篡改设计- 外部调节旋钮用于调节供油量,可从润滑器上拆卸,以防止任何未经授权的调整。旋钮拆卸后,供油量将锁定在上次设定的位置。
- 加长金属油碗选件- 可选配 10 盎司(295 毫升)加长金属油碗,增加油箱容量,适用于高耗油量应用或难以频繁加注油液的场所。另有 5.1 盎司(151 毫升)聚碳酸酯油碗和 6 盎司(177 毫升)铝制油碗可选。
- 高压金属碗额定值- 铝制碗选项的额定最大压力为 250 psig (17 bar),使 MD3 系列适用于压力更高的系统,而聚碳酸酯碗的额定压力为 150 psig,将会超过这些系统的压力限制。
- 模块化或在线安装- 兼容模块化 FRL 组件配置或独立在线安装。ROSS MD3 系列过滤器和调节器与 MD3 润滑器配套使用,可实现完整的模块化 FRL 站构建。
- 快速加注盖选项- 可选的快速加注盖允许在不拆卸油碗或关闭系统的情况下加压加油,从而减少维护时间和生产中断。
- 锌制阀体结构- 与相同流量范围内的聚合物阀体相比,锌压铸阀体具有结构刚性、耐腐蚀性以及更高的压力和温度性能。
- 丁腈橡胶密封件- 标准丁腈橡胶密封件与石油兼容。聚碳酸酯碗型耐温最高可达 125°F (52°C);金属碗型耐温最高可达 175°F (80°C),环境温度和介质温度均适用。
技术规格
一般规格
| 范围 | 规格 |
| 系列 | MD3 |
| 润滑类型 | 瞄准线 |
| 端口尺寸 | 1/4、3/8 和 1/2 英寸 NPTF;1/4、3/8 和 1/2 英寸 G (BSPP) |
| 最大流量 | 150 标准立方英尺/分钟 (4,248 升/分钟) |
| 工作压力(聚碳酸酯碗) | 最大压力 150 psig(10 巴) |
| 工作压力(铝/金属碗) | 最大压力 250 psig(17 巴) |
| 流体介质 | 压缩空气 |
| 环境/介质温度(聚碳酸酯碗) | 40 至 125 华氏度(4 至 52 摄氏度) |
| 环境/介质温度(金属碗) | 40 至 175 华氏度(4 至 80 摄氏度) |
| 碗容量(聚碳酸酯) | 5.1盎司(151毫升) |
| 碗容量(标准铝制) | 6盎司(177毫升) |
| 碗容量(加长铝碗) | 10盎司(295毫升) |
| 安装 | 模块化或内联 |
| 身体材料 | 锌 |
| 碗选项 | 聚碳酸酯材质,带尼龙防碎罩;铝合金材质,带尼龙视镜;加长铝合金材质,带尼龙视镜 |
| 瞄准镜罩材料 | 尼龙(透明) |
| 密封材料 | 丁腈橡胶 |
| 机油调整 | 外部可拆卸旋钮(拆卸后防篡改) |
| 填充法 | 注水口 (S) 或快速注水盖 (Q) |
认证与合规
典型应用及行业
高循环自动化和装配
- 汽车车身装配线上的高速气动执行器组以每分钟 30 至 120 次的循环速度运行,其中 150 scfm 的流量能力可处理同时多缸运行,而加长的金属碗则减少了连续生产过程中加油的频率。
- 机器人焊接单元气动夹紧和焊枪执行器电路,其中透明圆顶可在单元调试和定期维护审核期间提供润滑输送的即时视觉验证。
- 输送机气动分度和夹紧回路,其中可拆卸旋钮防篡改保护装置确保在调试时优化润滑输送后,生产人员不会无意中更改设置。
压缩空气系统压力高于标准压力
- 气动回路的入口压力介于 150 至 250 psig(10 至 17 bar)之间,其中 MD3 铝制碗选项是该端口尺寸范围内唯一额定压力较高的模块化润滑器。
- 用于加工夹具的高压气动夹紧系统,其夹紧驱动压力超过 200 psig,需要组件的额定压力高于小型系列润滑器的标准 150 psig 聚碳酸酯碗极限。
- 液压蓄能器充电回路和压力增强器系统采用压缩空气作为驱动介质,在充电循环期间系统压力经常超过 150 psig。
塑料加工与注塑成型
- 大型注塑机型芯和顶出器气动回路,其中 3/8 英寸和 1/2 英寸的供气管路流量为 80 至 150 scfm,需要 MD3 容量,而加长型油碗选项可减少 24 小时连续生产运行期间的油补充频率。
- 吹塑机气动夹紧、预吹和最终吹气回路,其中可视进给监控允许操作员在开始生产批次之前确认润滑剂输送是否处于活动状态。
- 热成型和真空成型机气动成型箱、修边和零件处理回路,其中锌制主体和金属碗的组合提供了在高温机器环境中所需的耐用性。
采矿和重工业
- 在地下采矿作业中,气动钻机和冲击机的空气供应管路需要持续润滑,而加长的金属碗则提供了偏远或难以接近的安装所需的储气罐容量。
- 在采石场作业中,岩石钻机润滑器通常采用 1/2 英寸、超过 100 psig 的空气供应,而 MD3 金属碗的额定压力高达 250 psig,可应对压缩机输出压力的峰值波动。
- 在建筑和拆除应用中,气动凿岩机和凿削设备,其透明圆顶可确认工具在每次换班开始时重新连接气源后是否已获得润滑剂。
木制品和家具制造
- 在家具制造中,气动钉枪组和订书机供气回路需要多个工具从 1/2 英寸的接头吸气,因此需要额定流量超过 100 scfm 的润滑器来防止流量受限。
- CNC 雕刻机和加工中心气动换刀装置和工件夹持回路,每台机器上都安装了模块化 MD3 FRL 工作站,以便在使用点提供清洁、调节、润滑的空气。
- 木材部件夹紧压力机和胶合线气动执行器,其中透明圆顶允许在生产过程中进行快速目视检查,而不会中断胶水固化周期。
航空航天地面支持和维护、修理和大修
- 在 MRO 机库环境中,飞机维修气动工具的供应,例如为冲击扳手、铆钉枪和钻机提供 1/4 至 1/2 英寸气嘴的气源,受益于带有 MD3 润滑器的模块化 FRL 站,这些润滑器可以作为一个模块进行维护。
- 机场停机坪上的地面支持设备气动系统,由于其户外暴露和温度变化,需要金属碗作为选项,因为与聚碳酸酯相比,金属碗具有更宽的温度范围以及对紫外线和化学降解的抵抗力。
- 气动测试是飞机部件测试的一种,它要求通过透明圆顶监测来确认一致、校准的润滑输送,从而实现可重复的测试条件。
订购和型号配置
MD3系列采用结构化可配置型号。例如:MD3 51P QC 2 2 表示一个5.1盎司的聚碳酸酯碗,快速注水盖,3/8 G螺纹接口,黑色盖子。
|
型号结构:MD3 51P QC 2 2 MD3系列型号(MD3系列润滑器) 51P 碗类型/容量: 51P = 聚碳酸酯 5.1 盎司(151 毫升) 51M = 铝制 6 盎司(177 毫升) 51E = 加长铝制 10 盎司(295 毫升) Q填充法: Q = 快速填充盖 S = 填充口 N = 无润滑器(仅调节器/过滤器) C 端口尺寸/螺纹: NPT:2 = 1/4,3 = 3/8,4 = 1/2 G:B = 1/4,C = 3/8,D = 1/2 2. 装配中的单元数量 2. 帽盖颜色(2 = 黑色,Y = 黄色) |
NPT螺纹型号使用数字端口代码(2、3、4)。G(BSPP)螺纹型号使用字母代码(B、C、D)。
加长金属碗(51E)的额定压力为 250 psig(17 bar),额定温度为 175 F(80 C)。标准聚碳酸酯碗(51P)的额定压力为 150 psig(10 bar),额定温度为 125 F(52 C)。
对于需要在不关闭系统的情况下进行加油的应用,建议使用快速加注盖(Q)。
配件
MD3系列过滤器
ROSS MD3系列模块化过滤器,采用5微米滤芯,适用于1/4至1/2英寸接口。可选配聚碳酸酯或金属滤杯,与MD3润滑器滤杯系列相匹配。提供自动或手动排水选项。
MD3系列稳压器
MD3系列FRL组件中适用于1/4至1/2英寸接口的模块化活塞式调压器。提供可调压力范围和锁定阀选项。
加长金属碗
10 盎司(295 毫升)加长金属碗可为高耗油量应用或偏远地区提供额外的储液容量。碗拆卸间隙:6.1 英寸(155 毫米)。额定压力:250 psig(17 巴)。
相关产品及配件
- 106 中型系列润滑器- 模块化可视润滑器,适用于 1/4 至 1/2 英寸接口,配备锌合金防碎杯。流量可达 110 scfm。外部防篡改调节装置。https ://www.rosscontrols.com/en/series/106-mid-size-series
- 108 全尺寸系列润滑器- 模块化或直列式可视供油和芯吸式润滑器,适用于 1/4 至 3/4 英寸接口。8 盎司油碗容量。流量可达 140 scfm。https ://www.rosscontrols.com/en/series/108-full-size-series
- MD4系列润滑器- 模块化可视润滑器,带透明圆顶,适用于3/8至3/4英寸接口。可选配加长型油碗。流量可达205 scfm。https ://www.rosscontrols.com/en/series/109-md4-series
- 110系列高容量润滑器- 适用于3/4至1-1/2英寸接口的直列式可视供油和芯吸式润滑器。流量高达500 scfm。多种油杯容量可选。https ://www.rosscontrols.com/en/series/110-high-capacity-series
常见问题解答 (FAQ)
问:MD3 系列与标准中型系列 (106) 有何不同?
答: MD3系列提供更高的最大流量(150 scfm 对比 110 scfm)、更高的金属碗最大工作压力(250 psig 对比 200 psig)、用于直接观察油滴的透明圆顶(中型系列采用的是可视窗口圆顶),以及可拆卸的外部旋钮,拆卸后可实现真正的防篡改功能。此外,MD3还提供10盎司的加长型金属碗,而标准中型系列则不提供。
问:透明圆顶与标准视窗圆顶有何不同?
答: MD3 透明罩提供了一个更宽广、更清晰的窗口,便于观察润滑油注入气流的过程。这种设计使工作人员能够直接在罩内观察润滑油的输送过程,而无需像以往那样仅通过狭窄的观察窗来计数油滴。这使得确认润滑效果更加便捷,尤其是在光线昏暗的生产环境中,或润滑器安装在高处或密闭空间的情况下。
问:可拆卸调节旋钮的优点是什么?
答:可拆卸旋钮提供两种操作模式。安装旋钮后,授权人员可通过旋转旋钮调节供油量。拆卸旋钮后,则无任何物理调节接口,从而形成防篡改保护,除非更换旋钮,否则无法解除。这种设计比防篡改旋钮设计更可靠,因为后者有时可以用钳子或工具旋转。
问:MD3系列金属碗型号的最大工作压力是多少?
答: MD3系列铝制金属碗润滑器的额定压力为250 psig(17 bar),是ROSS中档润滑器产品线中最高的压力等级。这使得MD3系列润滑器能够应用于压力范围高于150至200 psig的系统中,而相同端口尺寸范围内的聚碳酸酯或标准锌制碗润滑器则无法满足这些要求。
问:我应该在什么情况下指定使用加长金属碗?
答:当应用场景空气消耗量高,标准 5.1 至 6 盎司的油杯会过快耗尽润滑油时,或者当润滑器安装位置难以频繁加注润滑油时,又或者当需要连续运行一个班次或更长时间而无需维护时,应指定使用加长型 10 盎司(295 毫升)铝制油杯。加长型油杯会使整体高度增加约 3 英寸(76 毫米)。
问:MD3系列润滑器可以与MD3系列过滤器和调节器配合使用吗?
答:是的。MD3系列采用模块化设计,润滑器、过滤器和调节器组件可直接连接。ROSS MD3系列过滤器配备5微米滤芯,MD3系列调节器可选活塞式或隔膜式,适用于1/4英寸至1/2英寸的接口尺寸,可组装成完整的FRL(燃油压力调节器)工作站。
问:MD3系列碗的拆卸间隙是多少?
答:标准型油碗拆卸时,润滑器本体下方需要约 79 毫米(3.1 英寸)的间隙。加长型金属油碗则需要约 155 毫米(6.1 英寸)的间隙。安装前,尤其是在面板或外壳安装中,请务必确认安装空间内有足够的间隙。
问:标准墨盒更换时,透明圆顶会被覆盖吗?
答:是的。MD3系列的所有工作部件,包括瞄准镜罩,都包含在一个可现场更换的组件盒中。替换组件盒可通过ROSS Controls公司及其授权经销商购买。
问:MD3 需要多大的流量才能可靠地输送润滑油?
答:虽然MD3产品目录中没有公布具体的最小流量,但这种可视供油机构需要一定的压差才能吸油。对于此类可视供油润滑器,在额定入口压力下,实际最小流量通常约为2至5 scfm。对于低于此流量的极低流量应用,请选择105微型系列低流量型号。
问:MD3系列推荐使用什么粘度的机油?
答:使用粘度等级为 ISO 32 或更低、苯胺点介于 180°F 至 220°F 之间的石油基润滑油。符合 ANSI/ASTM 气动工具润滑规范的标准气动工具油即可。避免使用磷酸酯添加剂和与丁腈橡胶密封件不相容的合成润滑油。
问:MD3 是否同时提供 NPT 和 BSPP 螺纹?
答:是的。NPTF 螺纹使用数字端口代码指定(2 = 1/4,3 = 3/8,4 = 1/2)。G(BSPP)螺纹在型号中使用字母代码(B = 1/4 G,C = 3/8 G,D = 1/2 G)。
问:MD3润滑器可以订购带锁定阀的型号吗?
答:是的。订购完整的MD3 FRL组件时,可以将锁定阀(液氧锁定阀或EEZ-ON锁定阀)集成到组件中。有关具体配置代码,请参阅ROSS FRL组合单元目录,或致电(800) 438-7677联系ROSS技术支持。
安装和维护指南
- 在空气处理流程中,将MD3润滑器安装在过滤器和调节器的下游。润滑未经过滤的空气会将污染物引入油箱,并可能污染透明罩。
- 安装时,请将碗朝下垂直安装。切勿倒置安装。
- 安装前请确认马桶拆卸间隙:标准马桶为 3.1 英寸(79 毫米),加长马桶为 6.1 英寸(155 毫米)。
- 对于模块化 FRL 装配,请按照 ROSS 模块装配说明连接各组件。在施加紧固螺栓扭矩之前,请确认 O 形圈密封件已正确安装到位。
- 请勿超过所选碗的额定工作压力:聚碳酸酯碗为 150 psig (10 bar),铝金属碗为 250 psig (17 bar)。
- 安装完成后,通过观察透明罩确认供油情况。调节外部旋钮,以在实际运行流量条件下达到所需的滴速。
- 在计划维护期间润滑设置不得更改的安装中,设置完成后,移除外部调节旋钮以激活防篡改模式。
- 仅使用粘度等级为 ISO 32 或更低的石油基润滑油。切勿使用不相容的油品或添加剂。
- 定期检查透明灯罩,查看是否有雾化、油渍或物理损坏。如果能见度受损,请更换灯罩或滤芯组件。
