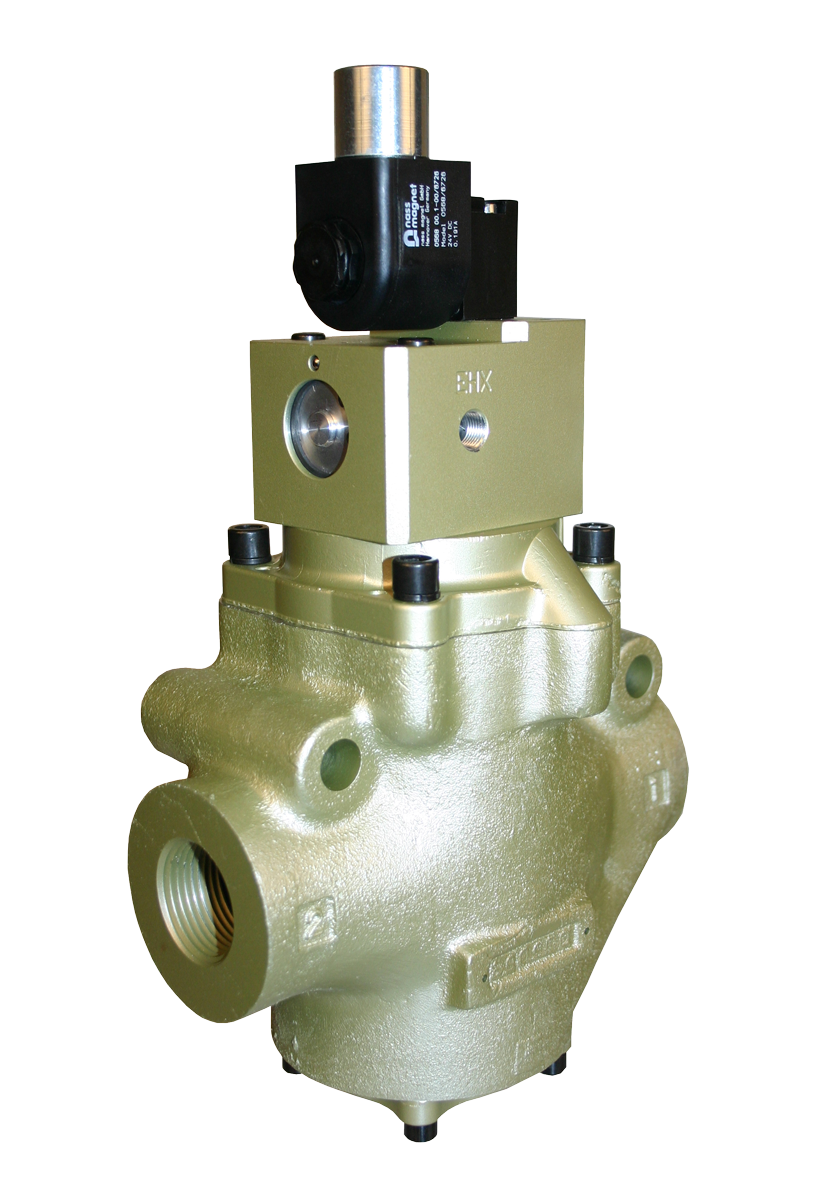

27 系列方向控制阀,防爆和 ATEX
2/2、3/2、4/2 功能
- 提升阀结构具有高耐污性
- 高流速,接近零泄漏
- 防爆线圈可以把任何自线圈或外壳内部的火源困在其中,防止点燃周围环境中的任何易燃材料,从而导致更大的爆炸
- 先导可以旋转,从而能够方便改变安装方向
27系列方向控制阀,防爆& ATEX 产品概述
用于危险场所,以防止潜在的爆炸情况。 27 系列防爆电磁先导控制阀非常适合各种行业和环境中的应用,这些行业和环境需要考虑易燃气体、蒸汽、易燃液体、可燃粉尘或易燃纤维的电气点火安全。
请参阅侧面和下面的链接,轻松导航和下载产品目录、安装说明和技术数据。此外,您还可以选择筛选所有可用选项找到满足您要求的产品。
正在加载...
正在加载...
产品概述
ROSS Controls 27系列危险场所阀是专为危险场所设计的直列式锥阀,适用于易燃气体、蒸汽、易燃液体、可燃粉尘或易燃纤维等易燃物引发的危险环境。该系列阀门提供2/2、3/2和4/2三种阀门功能,端口尺寸从1/4英寸到2-1/2英寸,流量高达Cv (81,000 Nl/min)。该系列阀门结合了ROSS 27系列锥阀平台久经考验的可靠性,并配备CSA/FM认证的防爆线圈、ATEX认证线圈以及本质安全型线圈,以满足国际危险场所分类要求。
防爆线圈外壳的设计和认证旨在防止电磁线圈或其外壳内部产生的任何火花、电弧或热事件发生。如果发生内部电气故障,坚固的外壳可通过物理隔离潜在的点火源来防止周围易燃气体被点燃。经CSA和FM认证,该设计符合I类1区场所的要求,这些场所即使在正常工作条件下也可能存在可燃性气体或蒸汽浓度。ATEX认证的线圈可将这种保护扩展到欧洲1区和2区场所。本质安全型线圈选项可将电能和热能限制在本质上不会导致任何故障模式下发生点火的水平。
在机械结构方面,27系列危险场所阀门保留了标准27系列平台的所有性能特性。垂直锥面密封可实现近乎零泄漏和可靠的关闭,避免了滑阀设计中常见的滑动接触磨损。差动活塞执行器可产生强大的换向力,即使在长时间停机或空气污染环境下,也能确保从空转状态可靠地启动。旋转先导阀允许在安装后调整线圈方向,从而简化了管道布线,并方便在狭小的设备外壳内进行现场维护。
对于在石油天然气、石化、制药、采矿、粮食处理和喷漆室应用中指定气动控制的设计工程师而言,27 系列危险场所阀门结合了高流量提升阀性能、宽广的端口尺寸范围和多重认证的危险区域批准,从而无需为不同的国际场所标准采购单独的阀体。
主要工程特性
- 防爆线圈认证(CSA/FM) - 经CSA和FM认证的防爆线圈外壳,适用于I类1区A、B、C、D组;II类1区E、F、G组;III类。该线圈外壳设计用于容纳任何内部火花或电弧,防止引燃周围的易燃气体。
- ATEX认证线圈选项- 符合欧洲1区和2区危险区域分类标准II 2 G Ex mb IIC T5的ATEX认证线圈。无需单独的阀体即可满足欧洲安装的ATEX指令2014/34/EU的要求。
- 本安型线圈选项- 本安型线圈适用于 I、II、III 类 1 区、A 至 G 组、T5 温度等级。能量限制设计可防止在正常和故障情况下产生火花,从而为危险场所提供最高级别的保护。
- 高耐污性阀芯结构——垂直阀芯端面密封在每个循环中都能产生高速气流流过密封面,从而实现持续的自清洁作用。这种结构在采矿、化工和食品加工设施等常见的受污染压缩空气系统中,能够实现近乎零的内部泄漏和可靠的关闭性能,同时保持优异的性能。
- 无滑动作用的正向密封——与依赖精密滑动公差、易受污染引起的磨损和泄漏影响的滑阀不同,该阀门的阀芯密封机构直接从固定阀座上抬起。这消除了滑动摩擦机制,从而避免了高循环工业应用中常见的渐进式泄漏、密封槽磨损以及最终阀门失效。
- 旋转式先导阀实现方向灵活性——电磁先导阀组件安装后可旋转至四个位置中的任意一个,从而无需修改或更换阀体即可根据具体的安装布局优化导管入口方向。此功能显著降低了空间受限的危险区域外壳内的导管布线复杂性。
- 宽广的接口尺寸范围——九种阀体尺寸涵盖了从 1/4 英寸到 2-1/2 英寸的接口配置,提供 NPT 和 G (BSPP) 螺纹两种形式,可为 3/2 功能提供高达 Cv 的流量。该系列产品均通过认证,可满足从小型气缸控制到大流量空气供应和排气等各种应用需求。
- NPT 和 G 螺纹选项- 标准型号采用 NPT 螺纹。G (BSPP) 螺纹型号可通过在型号前添加“D”前缀(例如,D2773B5002W)获得,从而使同一认证阀门平台无需单独认证即可用于北美和国际安装。
- 非锁定式手动超控功能 - 所有电磁先导控制型号均标配此功能。允许在调试、系统验证和故障排除期间进行手动操作,无需电源。非锁定式设计可在松开后使阀门恢复到电磁控制状态,从而防止意外锁定位置。
- 差动活塞执行器设计——产生远超弹簧复位载荷的强大换向力,确保每个循环(包括长时间闲置后)都能实现可靠、无迟滞的驱动。这种设计裕量对于危险场所的安装至关重要,因为在这些场所,生产重启前的循环验证必须可靠。
- 自补偿密封系统- 内部导向几何形状可随着密封件的磨损自动调节阀芯行程,从而在数百万次运行循环中保持一致的响应特性和无泄漏密封,而无需重新校准或调整。
技术规格
一般规格
| 范围 | 规格 |
| 阀门功能 | 2/2 (NC/NO),3/2 (NC/NO),4/2 |
| 建造 | 波佩特 |
| 驱动 | 电磁阀先导控制;压力(气动)控制 |
| 端口尺寸 | 1/4" ... |
| 螺纹类型 | NPT(标准);G / BSPP(型号前缀 D) |
| 最大流量 - 3/2 配置 | Cv 82 / 81,000 Nl/min(2 英寸和 2-1/2 英寸阀体尺寸) |
| 最大流量 - 2/2 配置 | Cv 66 / 65,000 Nl/min(2-1/2 英寸主体尺寸) |
| 最大流量 - 4/2 配置 | Cv 34 / 33,000 Nl/min(1-1/2 英寸主体尺寸) |
| 工作压力 - 阀体尺寸 3/8" 至 1-1/2" | 15 至 150 psig(1 至 10 bar) |
| 工作压力 - 主体尺寸 2 英寸 | 30 至 150 psig(2 至 10 bar) |
| 飞行员供应 | 内置式(标准)或外置式(现场可转换);外置先导压力必须等于或大于入口压力 |
| 流动介质 | 过滤压缩空气 |
| 安装 | 内嵌式;任意方向(建议竖屏显示) |
| 阀体材料 | 铸铝 |
| 阀芯/线轴材料 | 聚甲醛和不锈钢 |
| 密封材料 | Buna-N(标准) |
| 手动控制 | 非锁定式平齐橡胶按钮(电磁阀先导式型号) |
| 电气连接 | 1/2英寸导管,带30英寸引线 |
| 责任等级 | 连续工作 |
| 外壳额定值 | 符合IEC 60529标准的IP65防护等级 |
温度等级
27系列危险场所阀门适用于标准工业温度。环境温度和介质温度的限制由电磁线圈的热额定值决定。压力控制(气动先导)型阀门不受线圈温度限制,可承受整个介质温度范围。
| 配置 | 环境温度 | 介质温度 |
| 电磁先导控制(所有线圈类型) | 40 至 140 华氏度(4 至 60 摄氏度) | 40 至 175 华氏度(4 至 80 摄氏度) |
| 压力(气动)控制 | 40 至 175 华氏度(4 至 80 摄氏度) | 40 至 175 华氏度(4 至 80 摄氏度) |
重要提示:当介质温度低于 40°F (4°C) 时,压缩空气必须不含水蒸气,以防止阀门内部结冰。调试前,请将压缩空气干燥至露点低于最低工作温度。
电气数据(电磁先导阀)
由于CSA/FM防爆线圈和ATEX防爆线圈对外壳结构的要求不同,它们的额定功率也不同。本质安全型线圈的功耗最低。所有类型的线圈均可连续运行。
| 电压 | 功耗 |
| 24 VDC(防爆 CSA/FM) | 4.5瓦 |
| 交流电,60赫兹(防爆型 CSA/FM) | 6.5 伏安 |
| 24伏直流电(ATEX认证) | 3.5瓦 |
| 交流电,60赫兹(ATEX认证) | 3.3 至 3.4 伏安 |
| 24伏直流(本质安全型) | 1.6瓦 |
| 12伏直流电 | 4.5瓦 |
| 交流电,60赫兹 | 6.5 伏安 |
电气连接选项
| 连接类型 | 线圈代码 |
| 1/2英寸导管,带30英寸引线 - 防爆型 CSA/FM 认证 | 标准(无后缀) |
| 1/2英寸导管,带30英寸引线 - ATEX认证 | 后缀 A |
| 1/2英寸导管,带30英寸引线 - 本安型 | 后缀 N |
流量性能数据
典型电磁先导控制 3/2 常闭和 2/2 常闭配置的流量性能数据。对于较大阀体尺寸,危险场所型和标准 27 系列型号的 Cv 值相同,因为阀体本身没有变化;只有线圈/先导组件有所不同。响应时间公式适用于所有功能和阀体尺寸。
| 体型 | 端口尺寸(进/出 x 排气) | Cv (1-2) | 品种(2-3) | 米(毫秒) | 重量磅(千克) |
| 3/8英寸 | 1/2英寸 x 3/8英寸 | 3.6 | 5.3 | 10 | 2.5 (1.2) |
| 3/4英寸 | 1英寸 x 3/4英寸 | 6.9 | 7.4 | 11 | 3.3 (1.5) |
| 1英寸 | 1-1/2英寸 x 1-1/4英寸 | 23 | 34 | 28 | 7.0 (3.2) |
| 1-1/4英寸 | 1-1/2英寸 x 1-1/4英寸 | 30 | 32 | 28 | 7.0 (3.2) |
| 2英寸 | 2-1/2英寸 x 2英寸 | 70 | 70 | 76 | 16.5 (7.4) |
| 2-1/2英寸 | 2-1/2英寸 x 2英寸 | 70 | 71 | 76 | 16.5 (7.4) |
响应时间公式:响应时间 (毫秒) = M + (F x V),其中 M 为最小响应常数 (毫秒),F 为充液或排气系数 (毫秒/立方英寸),V 为下游容积 (立方英寸),该容积用于充液至供气压力的 90% 或排气至供气压力的 10%。每种尺寸和功能的 M 和 F 值均在 ROSS 27 系列产品目录中公布。
认证与合规
| 认证/标准 | 细节 |
| FM认证(防爆) | Factory Mutual 批准用于 I 类 1 区 A、B、C、D 组;II 类 1 区 E、F、G 组;III 类。也适用于 I 类 2 区(非易燃性)。 |
| CSA认证(防爆) | 加拿大标准协会认证为 I 类 1 区和 2 区。符合 CSA C22.2 No. 25 及相关标准,适用于危险场所的过程控制设备。 |
| ATEX认证 | II 2 G Ex mb IIC T5(1 区和 2 区)。经 TÜV Rheinland 认证,符合 ATEX 指令 2014/34/EU,可用于欧洲爆炸性环境分类区域。 |
| 本质安全 (IS) 选项 | IS系列线圈适用于I、II、III类1区A至G组,T5温度等级。其能量限制设计可将电能和热能限制在正常或故障条件下均不会引起点火的水平。 |
| CSA分类标准 | C22.2 No. 0-10(一般要求);C22.2 No. 25-1966(II 类 E、F、G 组);C22.2 No. 142-M1987(过程控制设备);C22.2 No. 213-M1987(I 类 2 区非易燃电气设备);CAN/CSA E79-0-95;CAN/CSA E79-18-95(封装“m”)。 |
| FM分类标准 | 适用于危险场所电气设备的FM 3600、3611、3615、3810等级。温度等级T4,Ta = 60°C。 |
| 外壳额定值 | 符合 IEC 60529 标准的 IP65 防护等级。防尘且可抵御低压水柱喷射。 |
典型应用及行业
石油和天然气生产与炼制
- 井口气动执行器控制装置和紧急停车(ESD)系统适用于I类1区场所,这些场所可能在环境条件下存在碳氢化合物蒸汽。防爆盘管为I类场所的使用提供了必要的密封。
- 压缩站、计量撬装站和管道隔离点处的管道阀门执行器控制装置,这些位置逸散的碳氢化合物蒸汽会造成持续的有害大气条件。
- 海上平台气动控制系统暴露于盐雾和易燃气体环境中。丁腈橡胶密封件和铝制外壳提供了适用于海洋工业环境的耐腐蚀性。
- 炼油厂工艺装置执行器回路,用于蒸馏、裂解和处理装置中控制阀,这些装置运行于 1 类危险区域。
- 储罐区装载架自动化,其中灌装作业期间的碳氢化合物蒸汽浓度会造成 I 类 1 区条件。
化工和石油化工制造
- 在因挥发性有机化合物 (VOC) 工艺流而被划分为 I 类 1 区的化学品制造区域中,反应釜驱动阀门控制和紧急排放系统。
- 在制药和特种化学品工厂中,酮、酯和芳香溶剂蒸汽会造成持续的爆炸危险,因此需要采用 CSA/FM 认证的气动控制装置来自动化溶剂储存和转移。
- 适用于颜料制造、塑料混炼和矿物加工等粉末处理设施中存在 II 类可燃粉尘环境的防粉尘点燃应用。
- 聚合过程控制中,对静电敏感的单体气氛和反应性化学环境需要本质安全的线圈配置和能量受限的电路。
采矿和矿物加工
- 在甲烷含量高的煤矿地下环境中,所有电气设备(包括电磁线圈)都必须获得 ATEX 或 CSA/FM 认证,因此地下煤矿气动设备控制必须符合相关标准。
- 露天采矿输送系统控制适用于 II 类可燃矿物粉尘环境,包括煤尘、硫磺粉尘和谷物粉尘。
- 矿物加工厂处理破碎和研磨作业中产生的爆炸性粉尘,其中 II 类 1 区分类适用于粉尘收集和转移点附近的区域。
食品、谷物和农产品加工
- 用于 II 类 1 区(谷物粉尘易产生爆炸危险环境)的谷物提升机气力输送阀控制装置。其大尺寸阀体(2 英寸和 2-1/2 英寸)可满足气力输送系统的大流量需求。
- 面粉加工设备自动化过程中,空气中悬浮的细面粉粉尘存在 II 类爆炸危险,需要使用防尘点燃认证的线圈。
- 酒精蒸馏和发酵设施阀门控制装置位于 I 类 1 区,属于乙醇蒸汽危险区域。
- 制糖和糖果制造过程中,工艺区域产生的细糖粉尘构成 II 类可燃粉尘危害,需要使用经认证的气动元件。
油漆、涂料和溶剂处理操作
- 喷漆室气动控制装置,用于在 I 类 1 区(分类为易燃溶剂蒸汽)的连续喷涂作业期间自动喷漆设备的喷漆室气动控制。
- 涂料泵和分配阀在油漆混合室中的驱动,根据通风设计,适用于 I 类 1 区或 2 区分类。
- 溶剂型粘合剂和油墨制造工艺阀门控制,其中芳香族和脂肪族溶剂蒸汽会造成持久的易燃环境。
制药和特种化学品制造
- 活性药物成分 (API) 合成反应器和容器在溶剂分类区域中的控制,其中反应和萃取工艺区域适用 I 类 1 区条件。
- II 类可燃性制药粉尘环境下的压片机粉尘收集和粉末处理自动化。
- 在制药生产中,溶剂型包衣和制粒工艺需要符合设施电气区域分类规定的防爆或本质安全型线圈规格。
订购和型号配置
ROSS 27 系列防爆阀门采用与标准 27 系列相同的基本型号结构,线圈认证信息通过型号后附加的后缀来标识。以下示例展示了一款 3/2 常闭电磁先导控制阀,阀体尺寸为 3/4 英寸,适用于 24 VDC 电源,并配备防爆 CSA/FM 线圈。
|
型号结构:27 7 3 B 5002 W 27系列型号(27系列) 7. 驱动类型 7 = 电磁阀先导控制 5 = 压力(气动)控制 3. 阀门功能 1 = 2/2 常闭 2 = 2/2 常开 3 = 3/2 常闭 4 = 3/2 常开 6 = 4/2 B级修订版 5002 本体/端口尺寸代码(第二位数字 2 = NPT 危险场所系列) 2002 = 1/4” 本体,3/8” 端口(NPT) 3002 = 3/8" 本体,3/8" 接口(NPT) 4002 = 1/2” 本体,3/4” 端口(NPT) 5002 = 3/4” 本体,3/4” 端口(NPT) 6002 = 1 英寸本体,1-1/4 英寸端口(NPT) 7002 = 1-1/4” 本体,1-1/4” 端口(NPT) 8002 = 1-1/2” 本体,1-1/2” 端口(NPT) 9002 = 2英寸本体,2英寸端口(NPT) W 电压代码 H = 12 VDC W = 24 VDC Z = 交流电,60 Hz Y = 交流电,60 Hz 线圈认证后缀: (无)= 防爆 CSA/FM A = ATEX认证 N = 本安型 G 螺纹前缀:对于 G (BSPP) 螺纹,在型号前添加“D” 示例(NPT,防爆):2773B5002W 示例(NPT,ATEX):2773B5002W-A 示例(G 螺纹,Expl-Proof):D2773B5002W |
电压代码:H = 12 VDC,W = 24 VDC,Z = VAC/60 Hz,Y = VAC/60 Hz。如需其他电压选项,请联系 ROSS Controls。
对于 G (BSPP) 螺纹版本,请在型号前添加前缀“D”(例如,D2773B5002W)。G 螺纹型号适用于所有阀体尺寸和阀门功能。
线圈认证后缀:无后缀 = 防爆 CSA/FM 线圈(标准);后缀 -A = ATEX 认证线圈;后缀 -N = 本安型线圈。请根据现场电气区域分类和适用标准指定所需的认证。
标准型 27 系列和危险场所型 27 系列的阀体、阀芯组件、密封件以及所有接触介质的部件均相同,仅电磁先导组件有所不同。这使得标准型和危险场所型安装可以共用维护库存。
压力(气动)控制型产品无需线圈认证,因为其控制接口中没有电气元件。在有仪表空气先导信号的应用中,对于压力控制型产品,应指定执行器代码“5”而非“7”。
配件
排气消音器
铝制排气消音器可降低阀门排气口处的压缩空气排气噪音。适用于 1/4 英寸至 2-1/2 英寸的端口尺寸。压力等级为 0 至 290 psig(0 至 20 bar)。由于消音器不含任何电气元件,因此无需单独的危险场所认证。
| 端口尺寸 | 线 | 平均变异系数 | 模型(NPT) | 模型(G) |
| 1/4英寸至1/2英寸 | 男性 | 4.7 | 5500A4003 | D5500A4003 |
| 1英寸 | 男性 | 14.6 | 5500A6003 | D5500A6003 |
| 1-1/2英寸 | 女性 | 29.9 | 5500A8001 | D5500A8001 |
| 2-1/2英寸 | 女性 | 103.7 | 5500A9002 | D5500A9002 |
警告:排气消音器的流量必须等于或大于气门的排气流量。尺寸过小或被污染的消音器会在排气口产生背压,从而降低阀座两侧的压差,并可能导致气门换向不完全或不规律。
指示灯套件
可选的指示灯套件可为电磁先导控制的 27 系列阀门提供电磁阀通电的视觉确认。注意:指示灯套件本身必须符合安装场所的危险等级要求。在危险场所安装前,请核实认证标志。适用于 24VDC(型号 862K87-W)、110VAC(型号 862K87-Z)和 220VAC(型号 862K87-Y)。
| 电压 | 模型 |
| 24伏直流电 | 862K87-W |
| 110伏交流电 | 862K87-Z |
| 220伏交流电 | 862K87-Y |
增压适配器
安装在电磁阀先导阀和阀体之间,允许在低至 15 psig (1 bar) 的先导压力下工作。适用于供气压力过低而无法直接驱动主阀阀芯的气动回路。压力增压适配器利用适配器活塞放大的入口供气压力,从低压先导信号中获得足够的换挡力。
相关产品及配件
- 27系列标准温度经典阀- 标准温度直列式提升阀,无需危险场所线圈认证。阀体和提升阀平台相同;适用于非危险场所且无需防爆认证的安装区域。https ://www.rosscontrols.com/en/series/230-standard-temperatures-classic-27-series
- 21系列危险场所阀门- 21系列平台尺寸较小的危险场所阀门(端口尺寸1/4英寸至1-1/2英寸),可选配防爆和ATEX防爆线圈,适用于低至-4°F (-20°C) 的低温环境。https ://www.rosscontrols.com/en/series/2828-hazardous-location-valves-21-series
- NAMUR D20系列危险场所阀门- NAMUR接口阀,提供防爆、ATEX和本质安全型线圈选项,可直接安装到危险场所的气动执行器上。https ://www.rosscontrols.com/en/series/3012-namur-valves-automatic-valve-d20-series
- 液氧锁定阀- 符合 OSHA 锁定/挂牌规定的气动能量隔离锁定阀。安装在危险场所阀门的上游,用于在维护期间隔离气动能量。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
- 排气消音器- 铝制螺纹消音器,用于降低阀门排气口的噪音,额定压力为 290 psig,适用于 1/4 英寸至 2-1/2 英寸的端口尺寸。https ://www.rosscontrols.com/en/series/90-silencers
常见问题解答 (FAQ)
问:27系列防爆线圈和本质安全线圈有什么区别?
答:防爆线圈采用经过认证的重型外壳,旨在将任何内部火花或电弧限制在线圈外壳内,防止引燃周围的易燃气体。该外壳强度足以承受内部爆炸,且不会引发火焰蔓延。本质安全型线圈则将电路内的电能限制在任何正常或故障情况下都不会引起点火的水平。二者的选择取决于设施等级、现有控制系统架构以及所应用的相关标准。防爆线圈更常用于北美1区设施;本质安全型线圈则通常在已使用限能电路或控制屏障可简化系统架构的情况下优先选择。
问:27系列防爆线圈适用于哪些危险场所?
答: CSA/FM 防爆线圈经认证适用于 I 类 1 区 A、B、C、D 组(可燃气体和蒸汽);II 类 1 区 E、F、G 组(可燃粉尘);以及 III 类(易燃纤维)。它们也适用于 I 类 2 区非易燃环境。ATEX 线圈符合 II 2 G Ex mb IIC T5 分类标准,覆盖欧洲 1 区和 2 区(气体/蒸汽)。
问:27系列危险场所阀门的运行压力范围是多少?
答:对于 3/8 英寸至 1-1/2 英寸的阀体尺寸,工作压力范围为 15 至 150 psig(1 至 10 bar)。对于 2 英寸的阀体尺寸,由于需要更大的压差来移动更大的阀芯组件,因此最低工作压力增加到 30 psig(2 bar)。所有阀体尺寸的最大压力均为 150 psig(10 bar)。
问:27系列危险场所阀门的环境温度和介质温度限制是多少?
答:电磁阀先导控制型设备的额定环境温度为 4 至 60°C (4 至 60°C),介质温度为 4 至 80°C (4 至 175°F)。环境温度上限由电磁阀线圈的热额定值决定。对于不带电磁阀线圈的加压(气动)控制型设备,环境温度和介质温度上限均可达 175°C (175°F)。对于环境温度上限较高的安装环境,请确认线圈温度等级 (T5) 符合现场危险区域温度分类要求。
问:27系列危险场所阀门的先导阀安装后可以旋转吗?
答:是的。电磁阀先导组件设计为可相对于阀体旋转至四个位置中的任意一个(0°、90°、180°或270°),从而无需更换阀门即可根据已安装的导管布线调整导管入口方向。此功能在危险区域安装中尤为重要,因为在这些区域,导管布线会受到外壳几何形状或其他设备的限制。密封导管接头前,请旋转先导组件。
问:在同一危险场所认证中,NPT 和 G (BSPP) 螺纹选项是否可用?
答:是的。G(BSPP)螺纹版本与NPT型号一样,都拥有CSA/FM和ATEX认证。如需订购G螺纹版本,请在型号前添加前缀“D”(例如,NPT标准型号D2773B5002W变为G螺纹型号D2773B5002W)。两种螺纹类型均使用相同的阀体和阀芯组件。
问:压缩空气供应需要达到什么过滤等级?
答: 27系列阀门需要使用过滤后的压缩空气。建议在阀门上游安装40微米在线过滤器。如果上游气源质量存疑,则可使用更精细的过滤器(5微米)来降低阀芯座面颗粒物污染的风险。自清洁阀芯设计对空气中的污染物具有较高的容忍度,但任何气动阀门吸入大量颗粒物都会缩短阀门的使用寿命。
问:27系列危险场所阀能否在现场从内部先导供气改为外部先导供气?
答:是的。将内部先导供气改为外部先导供气,只需将外部先导端口 (X-1) 和内部先导通道之间的管塞移位即可。无需更换任何部件。当供气压力波动低于最低工作压力,需要稳定的外部先导压力源时,此转换非常有用。请记录转换过程,并在安装记录中更新阀门型号,以便追溯。
问:27系列危险场所阀门是否有备件和维修套件?
答:是的。ROSS Controls 提供阀体维修套件,其中包含阀体全面翻新所需的所有部件,包括阀芯、阀杆、垫片和密封件。另有单独的垫片和密封件套件,用于日常预防性维护。电磁阀先导组件和替换电磁阀线圈也可作为单独的维修部件提供。由于标准型和危险场所型 27 系列阀体的阀体相同,因此阀体维修套件可以互换。
问:ATEX线圈上的T5温度等级是什么意思?
答: T5温度等级表示在任何运行条件下(包括故障条件),线圈外壳的外部表面温度均不会超过100摄氏度(212华氏度)。该最高表面温度低于IIC分类所涵盖气体组(包括氢气和乙炔,这两种气体最易燃)的燃点。T5等级必须等于或低于现场危险区域评估所要求的燃点等级,并在区域分类图纸中予以记录。
问:27系列危险场所阀门可以在A类(氢气)危险场所使用吗?
答: CSA/FM 防爆盘管符合 I 类 1 区 A 组(氢气及等效气体)标准,这是北美最严格的气体分类标准。ATEX 认证的 IIC 气体组盘管也适用于氢气和乙炔。在氢气区域安装前,请务必确认您的具体型号是否符合相应的 A 组或 IIC 认证标准。
问:27系列产品在连续运行的危险场所使用中,应计划怎样的维护周期?
答: 27系列阀芯结构在正常工况下无需定期润滑阀体内部部件。维护计划应侧重于:(1)定期进行空气质量检测,以确认上游过滤系统运行正常;(2)检查排气消声器是否存在因污染引起的背压;(3)在例行工厂巡检期间目视检查导管密封件和盘管壳体的完整性。维修套件应作为维护库存的一部分。在连续高循环应用中,应根据阀体状况,在数百万次循环维护间隔后预留更换阀体套件的预算。
问:27系列危险场所阀门是否有3D CAD模型?
答:是的。所有27系列防爆阀门型号的CAD模型均可通过ROSS Controls网站rosscontrols.com下载。请注意,由于防爆或ATEX线圈外壳尺寸更大,防爆型号的尺寸范围与标准27系列有所不同。在机器设计过程中,务必使用防爆专用CAD模型,以确保正确的间隙和导管布线尺寸。
安装和维护指南
- 将阀门以任意方向串联安装。建议垂直安装,先导阀朝上,因为这样有利于冷凝水远离阀门内部,并能实现最佳的盘管散热。在空气污染严重或经常被冲洗的环境中,应避免将先导阀朝下安装。
- 供应过滤后的压缩空气,过滤精度至少为 40 微米。受污染或潮湿的空气会加速阀座磨损,并可能导致密封件性能下降。在阀门上游安装空气过滤器/调压器,并尽可能靠近阀门,以最大限度地减少未过滤的管路流量。
- 在整个系统运行周期内,包括高需求期间的压力下降,均需确认供水压力始终保持在阀门的工作压力范围内。对于 3/8 英寸至 1-1/2 英寸阀体尺寸,最低工作压力为 15 psig (1 bar);对于 2 英寸阀体尺寸,最低工作压力为 30 psig (2 bar)。低于这些最低工作压力会导致阀门换向不完全。
- 对于外部先导供油配置,先导压力必须始终等于或大于入口压力。如果入口压力在运行周期内变化较大,则应使用单独的稳压先导供油装置。
- 所有电线导管和导管配件的安装均应符合适用的危险场所布线标准:北美地区适用NEC第501条(I类场所)或NEC第502条(II类场所);ATEX防爆场所适用IEC 60079-14标准。在导管进入防爆线圈外壳的入口18英寸范围内,应使用防爆等级的导管密封配件(EYS或同等产品)。
- 密封前,请确认导管密封胶与已安装的线规和导管尺寸相符。导管密封可防止火焰和爆炸性气体通过导管系统从危险区域蔓延至非危险区域,或在防爆外壳之间扩散。
- 接通电源前,请确认电磁阀电压与电源电压匹配。如果线圈电压不正确,会导致线圈立即损坏,并可能产生足够的热量,从而破坏防爆外壳的完整性。
- 在密封导管接头之前,将导阀组件旋转到所需的导管入口方向。导阀可旋转至四个位置(以 90 度为增量),以使导管入口与已安装的导管走向对齐。通电前,请确认导阀已完全就位并固定牢固。
- 请勿使用尺寸过小的消音器或堵塞排气管路来限制阀门排气口。排气受阻会在阀芯排气侧产生背压,降低阀门驱动所需的净差动力,并可能导致换挡不完全或响应迟缓。
- 当介质温度低于 40°F (4°C) 时,空气中必须不含水蒸气。在任何低温环境下运行的阀门上游安装冷冻式空气干燥器或吸附式干燥器,并确认系统露点至少比预期最低介质温度低 10°F。
- 如果使用同一气源润滑上游机构,则只能使用苯胺点介于 180°F (℃) 至 220°F (℃) 之间且粘度等级为 ISO 32 或更低的石油基润滑油。含磷酸盐类添加剂的润滑油与聚氨酯阀门部件不相容,会导致密封件加速老化。
- 安装完毕后,在首次生产运行前,应进行手动超控测试,以确认阀门换向顺畅,且油缸或执行器响应正常。非锁定式手动超控按钮应能平稳地换向阀门,不会卡滞。如果感到阻力,请检查入口压力并确认先导组件已正确安装到位。
保修与全球支持
ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。
ROSS Controls 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,可提供全球技术支持。
对于危险场所应用,需要提供 CSA/FM 或 ATEX 认证文件以记录设施安全,请在订购产品时向 ROSS Controls 索取适用的合格声明和批准证书副本。
如需产品配置帮助、危险场所选择指导、分销商定位器和技术支持服务,请联系 ROSS Controls USA,电话:(800) 438-7677 或访问 rosscontrols.com。
