产品概述

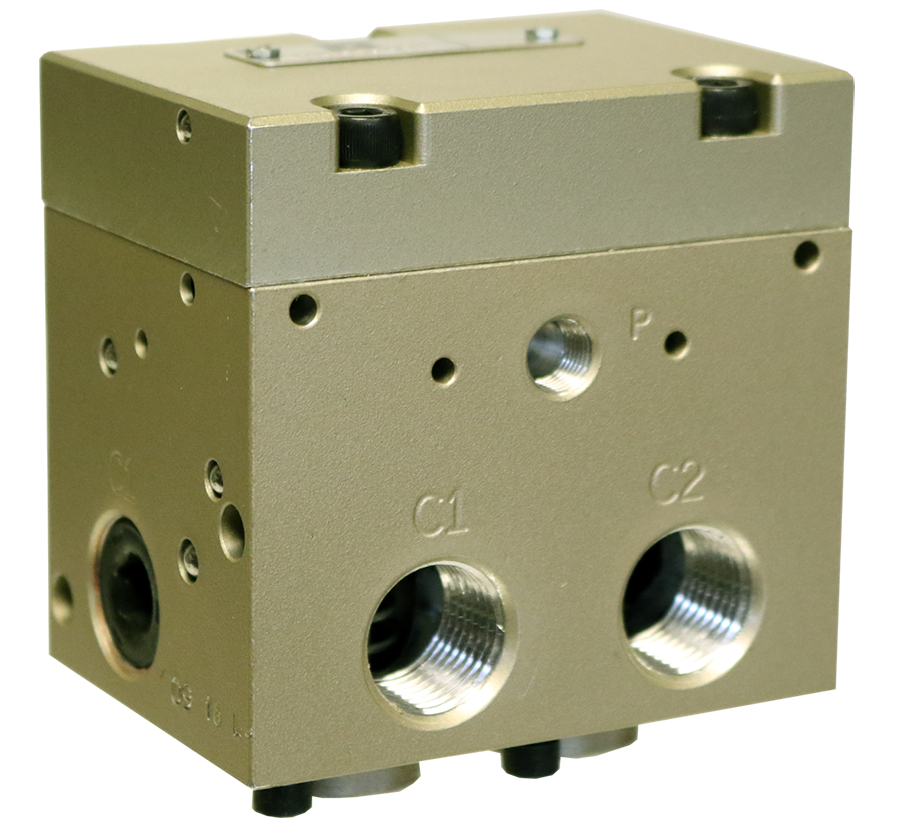

ROSS Controls 27系列先导式止回阀是直列式安装的提升阀,专为气动安全回路中的负载保持和气缸位置保持应用而设计。这些阀门能够将压力保持在气缸或执行器内,从而在发生安全事件(例如断电或断气)时保持其位置。先导式止回阀可用于任何需要高流量或远程控制止回功能的场合,在控制电源丢失时自动停止气缸。
27系列采用2/2气动先导式止回功能。在正常供气条件下,空气可从端口1自由流向端口2。当供气中断时,阀芯关闭,将压力保持在气缸侧(端口2),防止回流并维持气缸位置。要允许空气从端口2反向流向端口1,必须在先导端口施加气动先导信号。这种受控释放方式使气缸能够以平稳、安全的方式返回到初始位置。
有两种配置可选:无泄压装置和带手动泄压装置。手动或远程泄压装置配备一个泄压信号端口 (BP)。当泄压信号端口的压力释放时,滞留在气缸内的压力也会释放,从而可以在不重新启动主控制电路的情况下,实现对负载的受控降低或气缸的缩回。此功能对于垂直负载气缸的锁定/挂牌和维护程序至关重要。
该阀体采用ROSS阀芯技术,铸铝阀体内装有乙缩醛和不锈钢材质的阀芯元件,并配有丁腈橡胶密封件。该设计实现了近乎零的内部泄漏、快速响应以及相对于阀门尺寸而言的高流量。工作压力范围为30至150 psig(2至10 bar),温度范围为40至175°F(4至80°C)。
主要工程特性
- 近乎零泄漏的阀芯结构- 直接密封阀芯设计在负载保持条件下可实现近乎零的内部泄漏,确保在没有持续供气的情况下保持气缸压力,并且随着时间的推移不会出现可测量的气缸漂移。
- 直列式安装- 直列式阀体设计直接安装在方向控制阀和气缸端口之间的气动管路中,最大限度地减少了阀门和执行器之间的空气量,从而缩短了响应时间。
- 手动或远程泄压——可选的泄压信号端口 (BP) 允许通过从 BP 端口移除压力来手动或远程释放滞留的气缸压力。这样无需重新启动控制阀即可安全地降低重力载荷、缩回气缸并符合上锁/挂牌 (LOTO) 要求。
- 高流量容量- 端口尺寸从 1/4” 到 3/4”,3/4” 主体尺寸的流量高达 9.2 Cv (9,053 Nl/min),支持需要快速伸出和缩回循环时间的高流量气缸回路,同时还能安全地保持位置。
- 1类PL c安全等级- 基于阀芯设计的固有可靠性,该产品符合ISO 13849-1标准1类安全等级、性能等级c (PL c)和IEC 61508/61511标准SIL 2安全等级要求。支持作为1类安全功能组件集成到安全电路中。
- 断电自动停止——当电力或气动控制电源中断时,先导信号被移除,阀芯关闭,气缸自动停止运动并保持压力。无需故障安全弹簧或其他附加机构。
- 铸铝外壳——轻质铸铝结构具有耐腐蚀性、强度高、重量轻的优点,适用于面板式和管道式安装。铝制外壳在高频应用中能有效散热。
- ROSS 阀芯技术——耐污、耐磨补偿阀芯座可在数百万次循环中提供一致的密封性能,且维护量极少,从而减少生产环境中的计划外停机时间。
- EAC 符合性声明- 包含 EAC 符合性声明,支持进入欧亚经济联盟市场。
- SISTEMA 库可用- 可下载的 SISTEMA 库文件支持 ISO 13849-1 安全功能计算,以简化安全电路文档和性能等级验证。
技术规格
一般规格
| 范围 | 规格 |
| 系列 | 27 |
| 阀门功能 | 2/2 气动先导操作检查(PO 检查) |
| 默认状态 | 常闭(检查是否激活) |
| 建造 | 波佩特 |
| 驱动 | 气动(先导信号取消检查功能) |
| 安装 | 排队 |
| 可用端口尺寸 | 1/4"、3/8"、1/2"、3/4" |
| 螺纹类型 | NPT 和 G (BSPP) |
| 压力释放选项 | 无需泄压;通过 BP 端口手动排空 |
| 工作压力 | 30 至 150 psig(2 至 10 bar) |
| 流动介质 | 过滤空气 |
| 阀体材料 | 铸铝 |
| 布袋材料 | 聚甲醛和不锈钢 |
| 密封材料 | 布纳-N |
温度等级
27 系列 PO 止回阀所有型号的温度额定值均适用于环境和介质条件。
| 配置 | 环境温度 | 介质温度 |
| 所有 27 系列 PO 止回阀型号(丁腈橡胶密封圈) | 40 至 175 华氏度(4 至 80 摄氏度) | 40 至 175 华氏度(4 至 80 摄氏度) |
流量性能数据
27系列典型端口尺寸的流量性能数据。两种配置(无泄压阀和手动排污阀)的流量数据相同。所有流量值均为1-2(自由流动)方向的流量;先导开启时的反向流量与之相同。
| 模型 | 端口尺寸 | 端口 1-2 流量 | 长度 | 宽度 | 高度 | 重量 | 压力释放 |
| 2751A2908 | 1/4" NPT | 2.2 Cv (2,165 Nl/min) | 1.99 英寸(50.4 毫米) | 1.50 英寸(38.1 毫米) | 3.67 英寸(93.7 毫米) | 2.3磅(1.0公斤) | 不包含 |
| 2751A3908 | 3/8" NPT | 2.9 Cv (2,854 Nl/min) | 1.99 英寸(50.4 毫米) | 1.50 英寸(38.1 毫米) | 3.69 英寸(93.7 毫米) | 2.3磅(1.0公斤) | 不包含 |
| 2751A5919 | 3/4" NPT | 9.2 Cv (9,053 Nl/min) | 4.30 英寸(109.2 毫米) | 2.20 英寸(55.9 毫米) | 4.17 英寸(105.9 毫米) | 2.9磅(1.3公斤) | 手动泄压 |
认证与合规
| 认证/标准 | 细节 |
| 安全类别/PL评级 | 1 类,性能等级 c(PL c),符合 ISO 13849-1 标准,反映了阀芯结构在单通道负载保持应用中的固有可靠性。 |
| 安全完整性等级 | 根据 27 系列阀芯设计的统计 B10D 耐久性数据和失效模式分析,符合 IEC 61508 和 IEC 61511 标准的 SIL 2 等级。 |
| B10D 值 | 20,000,000 次循环,为 SISTEMA 和其他功能安全工具中的安全寿命计算提供了统计基础。 |
| 东非共同体宣言 | 是的——已包含 EAC 符合性声明,支持进入欧亚经济联盟(俄罗斯、哈萨克斯坦、白俄罗斯和伙伴国)市场。 |
| DGUV认证 | 不,27系列基础型PO止回阀未获得DGUV认证。对于需要DGUV认证的应用,请参考带有集成双刀双掷开关的SV27系列。 |
| CE认证 | 27系列基础产品未贴有CE标志。如需带开关反馈的CE标志保载阀,请参考SV27系列。 |
| CSA/UL认证 | 不 - 不适用于 27 系列底座先导式止回阀。 |
典型应用及行业
立式气缸负载保持
- 垂直安装的气缸承受重力负载,例如模具、压板、升降台和工作定位器,其中 27 系列气缸可捕获气动能量,以防止在移除控制空气时发生不受控制的下降。
- 在焊接、装配和机械加工操作中,夹具和工装油缸必须在短暂的生产中断、紧急停止或操作员进入工作区域期间保持夹持位置。
- 在倾斜台、升降机构和工业机器人上,气动执行器必须在紧急停止命令或控制电源丢失后保持气缸位置处于安全状态。
水平和多轴气缸应用
- 在成型压力机、传送机构和滑块单元的水平气缸回路中,由于方向控制阀的密封泄漏导致位置漂移,从而造成工件错位或机器损坏。
- 多轴气动定位系统,其中每个轴都需要独立的负载保持,以在其他轴运动时保持工件位置。
- 在白车身夹具、装配夹具和测试夹具中采用气动夹紧,在生产停留期间必须保持夹紧力,而无需持续消耗空气。
自动化制造和物料搬运
- 包装机械,包括码垛机、纸箱成型机和缠绕机,其中停止和保持功能需要在机器循环之间可靠地保持气缸位置。
- 物料搬运设备,包括传送带、分流器、挡板和闸门,其中气动执行器必须在排队积压或机器停止时保持位置,而不会在背压下蠕动。
- 冲压和金属成型压力机需要在压紧缸和缓冲缸上具备防漂移功能,因为位置精度直接影响零件质量。
- 汽车装配线上,每个工位数十个气缸必须在车身焊接循环、车型切换或紧急停止事件期间可靠地保持位置。
安全电路和能量隔离
- 符合 ISO 13849-1 标准的 1 类安全功能,其中提升式止回阀的固有可靠性提供了一种被动式安全停止机制,无需控制信号即可保持位置。
- 采用手动泄压(BP 端口)变体的 LOTO 兼容电路,可在锁定/挂牌程序期间实现受控压力释放和气缸缩回,而无需重新通电控制电路。
- 气动压力机生产线、输送系统和工业机器人中的紧急停止电路,27 系列在移除先导信号后可自动进入安全状态。
- 远程能量隔离适用于难以触及或高位安装的气缸,其泄压口连接到地面手动控制阀或电磁阀,以便安全地进行远程压力释放。
订购和型号配置
27系列先导式止回阀的型号包含了系列、阀体尺寸、端口尺寸、螺纹类型和泄压方式等信息。如需完整的配置工具和最新价格,请致电ROSS Controls (800) 438-7677或访问rosscontrols.com。
|
27系列PO止回阀型号结构: 2751 A 2 9 0 8 | | | 压力释放/端口选项代码 | 螺纹/密封代码:0 = 标准(NPT,丁腈橡胶) | 飞行员端口配置代码 端口/主体尺寸代码:2 = 1/4”,3 = 3/8”,5 = 3/4" 修订级别 系列:27系列PO止回阀 前缀 D(例如,D2751A2908)= G(BSPP)线程变体 |
端口/主体尺寸代码:2 = 1/4” 端口,3 = 3/8” 端口,5 = 1/2” 至 3/4” 端口。请联系 ROSS 获取完整的尺寸表。
螺纹类型:标准型号使用NPT螺纹。G(BSPP)螺纹变体需加前缀“D”。
泄压选项:型号尾数为“08”的型号不带泄压口。型号尾数为“19”的型号带有手动排污(BP)泄压口。
所有 27 系列 PO 止回阀型号均采用过滤压缩空气(丁腈橡胶密封件),额定压力为 30 至 150 psig(2 至 10 bar)。
27系列产品提供1/4英寸至3/4英寸的接口尺寸。对于需要更高流量或位置反馈监测的应用,请参考SV27系列。
27系列PO止回阀示例型号
| 型号 | 端口尺寸 | 线 | 压力释放 | 流量(Cv) |
| 2751A2908 | 1/4英寸 | 无推进 | 不包含 | 2.2 |
| 2751A3908 | 3/8英寸 | 无推进 | 不包含 | 2.9 |
| 2751A5919 | 3/4英寸 | 无推进 | 手动(BP端口) | 9.2 |
| D2751A2908 | 1/4英寸 | G(BSPP) | 不包含 | 2.2 |
| D2751A3908 | 3/8英寸 | G(BSPP) | 不包含 | 2.9 |
配件
排气消音器
ROSS 铝制排气消音器适用于所有 27 系列端口尺寸。在排气口安装消音器可降低高循环应用中的气动噪音。务必确认消音器的流量容量等于或大于回路排气流量要求,以避免限制泄压或反向先导开启流量。
压力验证附件
部分 27 系列型号可选配压力验证端口附件,包括可视压力指示器(弹出销确认)和预设为 5 psi 下降沿的电压力开关。这些附件可在操作员进入前进一步确认气缸压力已释放,与控制监控结合使用时,可满足 2 类应用要求。
相关产品及配件
- 19系列先导式止回阀 (1304) - 紧凑型直角先导式止回阀,适用于小口径、面板安装式回路,可承受1类PL c负载,并配备班卓接头或快插接头。https ://www.rosscontrols.com/en/series/1304-19-series-pilot-operated-check-valves
- SV27系列PO型外置监控止回阀(1306) - 带集成双刀双掷(DPST)安全开关的先导式止回阀,支持2类PL c负载保持,具备位置反馈功能,并通过DGUV/CE认证。https ://www.rosscontrols.com/en/series/1306-sv27-series-pilot-operated-check-valves-for-external-monitoring
- SV27系列PO冗余止回阀(1307) - 冗余双通道先导式止回阀组件,带DPST开关,适用于3类PL e负载保持,并可进行外部监控。https ://www.rosscontrols.com/en/series/1307-sv27-series-pilot-operated-redundant-check-valves
- CC4系列双阀(1303) - 4/3闭式双安全换向阀,用于双向安全油缸控制和4类PL e负载保持。https ://www.rosscontrols.com/en/series/1303-cc4-series-double-valve
- 液氧锁定阀(能量隔离) ——符合 OSHA 锁定/挂牌要求,可在维护期间安全隔离能量的锁定阀,是对 PO 止回阀负载保持功能的补充。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
常见问题解答 (FAQ)
问:27系列先导式止回阀的功能是什么?
答: 27系列是一款2/2常闭式先导单向阀。在正常供气条件下,空气可从端口1自由流向端口2。当供气信号移除时,阀芯关闭,并将压力保持在气缸侧(端口2),从而将气缸保持在原位。要允许反向流动(气缸回位),必须施加气动先导信号。如果没有先导信号,阀门将保持关闭状态,实现被动负载保持。
问:什么是泄压(BP)接口?何时需要指定泄压接口?
答:泄压信号口 (BP) 是一种可控泄压机构,适用于部分 27 系列型号。当 BP 口压力释放时,气缸内滞留的压力就会释放,从而使气缸回缩。以下情况应选择 BP 口型号:(1) 应用需要手动或远程泄压以进行上锁/挂牌 (LOTO) 程序;(2) 必须在不重新启动控制电路的情况下以可控方式降低负载;或 (3) 需要远程安全阀或锁定机构从安全距离释放气缸能量。
问:27系列达到什么安全等级和PL级别?
答: 27系列阀门符合ISO 13849-1标准中的1级安全等级和c级性能等级(PL c),以及IEC 61508/61511标准中的2级安全完整性等级(SIL 2)。该等级基于阀芯结构的固有可靠性和2000万次循环的B10D值。27系列底阀未集成外部监控功能。对于需要2级或更高等级安全等级并具备位置反馈的应用,请选择带双刀单掷开关(DPST)的SV27系列阀门。
问:最大工作压力是多少?
答: 27系列PO止回阀的额定工作压力为30至150 psig(2至10 bar)。30 psig的最低压力要求可确保阀芯在止回和先导开启方向上可靠地运动。请勿在低于30 psig的压力下运行,因为压力不足可能导致阀芯运动不完全或速度缓慢。
问:有哪些可用的端口尺寸?
答: 27系列提供1/4英寸、3/8英寸、1/2英寸和3/4英寸四种接口尺寸,并可选配NPT或G(BSPP)螺纹。3/4英寸接口型号的流量可达9.2 Cv(9,053 Nl/min)。如需更大接口尺寸或更高流量,请联系ROSS Controls。
问:27系列气缸可以用于水平和垂直气缸应用吗?
答:是的。27系列适用于水平和垂直气缸应用。对于承受重力载荷的垂直气缸,强烈建议使用泄压(BP接口)泄压型,以便在锁定/挂牌期间安全地降低载荷,而无需重新启动控制电路。对于水平气缸,可根据是否需要远程泄压选择合适的配置。
问:27系列是否包含CE或DGUV认证?
答:否。27系列基础型PO止回阀带有EAC符合性声明,但没有CE或DGUV认证。对于需要CE标志或DGUV认证的保载阀应用,请选择SV27系列,该系列集成了一个安全等级的双刀双掷开关,并带有CE、DGUV和CSA/UL认证。
问:27系列产品中使用的是什么密封材料?
答: 27 系列标配丁腈橡胶 (Buna-N) 密封件。其工作温度范围为 4 至 80°C(4 至 175°F),适用于环境温度和介质温度。对于超出此温度范围的应用,请联系 ROSS Controls 获取其他密封件材料或产品推荐。
问:27系列产品在负载保持电路中如何安装?
答:安装 27 系列产品时,将端口 1 连接至方向控制阀出口(供气/排气回路),端口 2 连接至气缸端口。将先导端口连接至控制气缸回位的信号线。当方向控制阀断电时,先导信号断开,阀芯关闭,气缸压力保持在该位置。对于带 BP 端口的型号,将 BP 端口连接至手动或远程泄压阀。
问:27系列的B10D值是多少?
答: 27系列产品的B10D值为20,000,000次循环。该值表示统计上预期10%的样本会发生危险故障的循环次数。SISTEMA及类似工具使用该值来计算平均故障间隔时间(MTTFD),并验证1类PL c应用的安全性能等级声明。
问:27系列PO止回阀与19系列PO止回阀相比如何?
答: 27 系列采用铸铝直列式阀体,具有更高的流量(最高可达 9.2 Cv,而 19 系列为 1.3 Cv)和更大的接口尺寸范围(最高可达 3/4 英寸,而 19 系列为 3/8 英寸)。27 系列还提供可选的泄压阀。19 系列采用紧凑型直角镀镍黄铜和铝制阀体,适用于面板安装、快插接头和小口径回路。两者均符合 PL c 1 类安全等级。
问:27系列是否适用于断电时气缸自动停止运行?
答:是的。这是27系列的主要安全功能。当电源或气动控制中断时,先导信号会自动移除。阀芯在气缸背压的作用下关闭,锁住压力并停止气缸运动,无需任何主动指令。这种被动式故障安全机制是其达到1类PL c安全等级的基础。
安装和维护指南
- 将 27 系列产品串联安装,端口 1 连接至方向控制阀侧,端口 2 连接至油缸或执行器端口。反向安装会导致流体沿非预期方向自由流动,从而失效负载保持功能。
- 尽可能将阀门安装在靠近气缸端口的位置,以最大程度地减少阀座和气缸之间滞留的空气量。滞留空气量越大,在压降达到平衡之前,气缸的漂移幅度就越大。
- 将先导端口连接到压力源,该压力源在需要保持负载时应可靠地断开。对于内部先导式结构,这通常是通往方向控制阀的供气压力管路。如果先导端口处仍有先导压力,则阀芯将不会关闭。
- 对于带泄压阀 (BP) 接口的型号,将泄压信号接口连接到手动阀或遥控阀,该阀门通常在机器运行期间保持加压状态。从泄压阀释放压力可以以可控的方式释放气缸内积存的压力。
- 供应的压缩空气必须经过过滤,颗粒过滤精度至少达到 5 微米。阀座上的污染物会导致承载性能下降,并可能损坏阀座。
- 确认工作压力在 30 至 150 psig(2 至 10 bar)范围内。切勿在低于 30 psig 的条件下操作,否则可能导致供气过程中阀芯开启缓慢或不完全,从而造成气瓶伸出缓慢。
- 确保安装位置的环境温度和介质温度在 4 至 80 摄氏度(40 至 175 华氏度)之间。超出此范围,丁腈橡胶密封件可能会失去柔韧性和密封性。
- 对于承受重力载荷的立式油缸应用,请确认所需的保持压力不超过油缸的有效缸径和可用供气压力。27 系列油缸在关闭时保持供气压力或残余滞留压力,以较高者为准。
- 安装完成后,通过对油缸加压、移除控制信号(和先导压力)并确认油缸保持位置且无泄漏声来验证其保持性能。如果端口 2 出现任何泄漏,则表明密封存在问题。
- 对先导阀释放装置进行功能测试:施加先导压力,并确认反向阀按设计打开。确认移除先导压力后,压力能够重新释放。对于带泄压阀(BP)接口的型号,通过对泄压阀接口进行泄压并确认压力能够受控释放来测试泄压功能。
- 定期维护时,应检查阀门外部密封件的完整性和阀体腐蚀情况。一旦发现外部泄漏迹象,应立即更换密封件或整个阀门,以确保负载保持可靠性。
- 对于需要 2 类或更高安全性能且具有监控位置反馈的应用,请指定带有集成 DPST 开关的 SV27 系列,而不是 27 系列基本阀。
保修与全球支持
ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。
ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。
如需产品配置、技术支持和经销商查找服务,请联系 ROSS Controls USA,电话:+1-248-764-1800 或免费电话:(800) 438-7677,或访问 rosscontrols.com。
如需完整的技术数据、尺寸图、SISTEMA 库文件和阀门配置器访问权限,请访问 rosscontrols.com 上的 ROSS Controls 27 系列 PO 止回阀产品页面,或致电 (800) 438-7677 联系 ROSS。
下载产品目录: https://www.rosscontrols.com/en/series/1305-27-series-pilot-operated-check-valves
