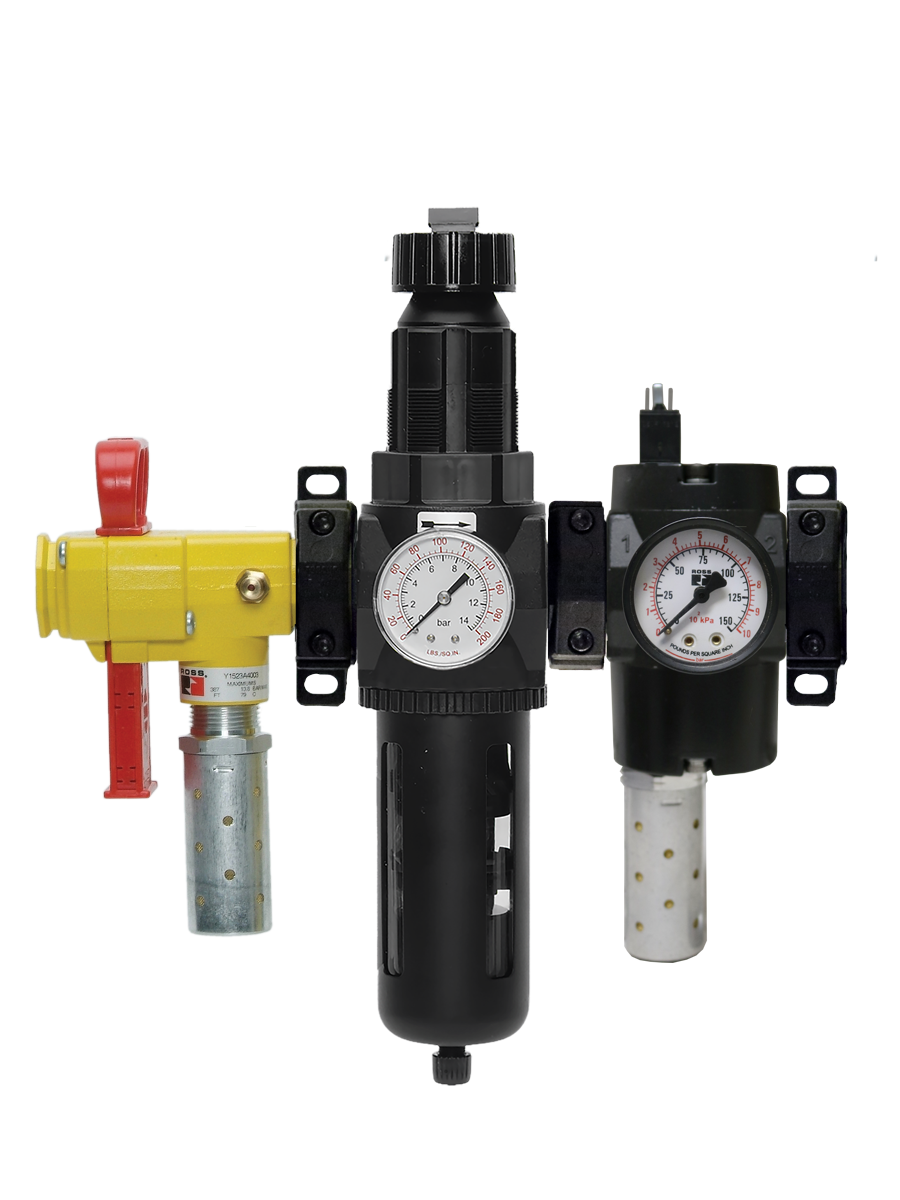

带有 MDC1 系列安全排气阀的安全进气组件
安全类别。 1 PL e,外部监控
- 经典或模块化锁定 L-O-X® 阀
- 过滤器、集成过滤器/调节器和带金属碗的润滑器
- 不带固态压力传感器的 MDC1 系列安全排气阀评级为类别 1,PL c
- SISTEMA 库可在 rosscontrols.com 下载
正在加载...
正在加载...
产品概述
ROSS Controls 的这款预制安全进气组件将 MDC1 系列单阀芯安全排气(泄压)阀、15 系列液氧锁定阀和 MD 系列空气处理组件完美结合。该组件专为符合 ISO 13849-1:2015 标准的安全类别 1、性能等级 c(外部监控)应用而设计,在一个经过工厂测试的单元中即可提供可靠的气动能量隔离、空调和安全排气功能。
该组件的核心部件是MDC1系列阀门,采用3/2常闭式单锥阀设计,断电时可切断气动能量供应并将下游压力排放到大气中。由于MDC1阀门没有固态压力传感器,因此适用于1类应用,此类应用需要外部安全控制系统提供必要的监控功能。1/2英寸阀体尺寸的MDC1阀门配备EEZ-ON软启动功能,可在启动过程中缓慢建立下游压力,从而保护人员和设备免受突发压力冲击。
组件包括符合 OSHA 和 ANSI 标准的经典型或模块化液氧锁定阀(用于能量隔离)、过滤器、集成式过滤器/调节器或带金属滤杯的过滤器/调节器/润滑器(用于空气质量调节),以及带集成消音器的 MDC1 安全排气阀。所有组件在出厂前均已完成配置、管道连接和测试。用户可从 rosscontrols.com 下载 SISTEMA 库数据,以支持安全功能计算。
对于设计工程师、采购专家和OEM设备制造商而言,该系列产品是入门级气动安全系统的理想之选,能够以最小的现场组装工作量轻松达到1类PL c合规标准。其模块化结构支持定制端口尺寸、锁定阀位置、FRL配置以及包括压力表和额外端口模块在内的可选附件。
主要工程特性
- MDC1 系列单锥安全排气阀- 3/2 常闭单锥设计,无需压力传感器即可切断气动能量供应并排出下游压力,在外部监控时提供 1 类安全功能。
- EEZ-ON 软启动功能(1/2 英寸阀体) ——启动过程中,出口压力逐渐升高,在完全打开前达到入口压力的约 50%。可保护人员和下游设备免受突发压力冲击。
- 经典型或模块化液氧锁定阀- 15 系列液氧阀符合 OSHA 1910.147 和 ANSI/ASSE Z244.1 标准,可实现能量隔离。配备大型推拉手柄,仅在关闭位置可锁定;全尺寸排气口;集成式感应口带弹出指示器;以及氟碳滑动密封圈,确保长时间怠速后可靠换挡。
- MD系列空气处理装置(带金属滤杯) ——过滤器、集成式过滤器/调压器或带金属滤杯的过滤器/调压器/润滑器,用于调节输送至安全排气阀的压缩空气。产品包含5微米滤芯、自动滤芯排水装置、自泄压压力调节器和模拟压力表。
- 工厂组装和测试- 每个系列组件在发货前都经过全面配置、泄漏测试和性能验证,从而消除现场组装错误并显著缩短安装时间。
- 直列式/模块化安装- 1/2 英寸本体尺寸支持与 MD 系列过滤器-调节器单元进行直列式或模块化连接。1 英寸本体尺寸仅支持直列式连接。模块化安装需要支架、螺钉、夹具和安装适配器。
- 集成式排气消音器- MDC1 阀门内置防堵塞消音器,可在排气点降低排气噪音,无需选择外部消音器或管道布线。
- SISTEMA 库支持- rosscontrols.com 提供 MDC1 阀门的 SISTEMA 兼容安全数据下载,可直接导入安全系统计算,以验证是否达到 1 类 PL c 要求。
- 防爆电磁阀先导装置选项- 防爆电磁阀先导装置适用于危险区域安装。有关 I 类 1/2 区选项和定制配置,请咨询 ROSS Controls。
- 可配置的额外端口块- 可选的额外端口块有 1/4、3/8 或 1/2 英寸尺寸,可以安装在上游、下游或两者,为仪表、传感器、变送器或分支电路提供额外的连接点。
技术规格
一般规格
| 范围 | 规格 |
| 系列 | 1282 |
| 安全排气阀系列 | MDC1 |
| 安全类别 | 符合 ISO 13849-1:2015 标准的 1 类 |
| 绩效水平 | PL c |
| 监测类型 | 外部(需要客户提供的安全控制系统) |
| 阀门功能 | 3/2 常闭 |
| 阀门设计 | 单层 |
| 可选体型 | 1/2 英寸(直列式/模块化);1 英寸(直列式) |
| 端口尺寸范围(输入-输出) | 3/8 英寸至 1-1/4 英寸 |
| 端口线程 | NPT 或 G (BSPP) |
| 工作压力 | 30 至 150 psig(2 至 10.3 bar) |
| 环境温度 | 40 至 120 华氏度(4 至 50 摄氏度) |
| 介质温度 | 40 至 175 华氏度(4 至 80 摄氏度) |
| 流动介质 | 符合 ISO 8573-1 标准 7:4:4 级的过滤压缩空气 |
| 电压 | 24VDC 标准;其他电压请咨询 ROSS |
| 电气连接 | M12 或 DIN EN 175301-803 C 型 |
| 外壳额定值 | 符合IEC 60529标准的IP65防护等级 |
| 软启动功能 | EEZ-ON 适用于 1/2 英寸主体尺寸 |
| 排气 | 内置集成消音器 |
| DGUV认证 | 待办的 |
| CE认证 | 是的 |
| 英国加拿大航空协会 | 是的 |
| CSA/UL认证 | 待办的 |
| SISTEMA 库 | 可在rosscontrols.com网站购买。 |
| 锁定阀 | 15系列经典液氧或模块化液氧 |
| 空气准备 | MD系列金属滤杯过滤器/调节器,可选配润滑器 |
| 滤芯元件评级 | 5微米 |
| 安装方向 | 任何;最好是垂直方向 |
认证与合规
| 认证/标准 | 细节 |
| 安全类别 | 符合 ISO 13849-1:2015 标准第 1 类。当与提供所需监控功能的适当外部安全控制措施一起使用时即可达到。 |
| 绩效水平 | 符合 EN ISO 13849-1 标准的 PL c 级,需外部监控。不带固态压力传感器的 MDC1 阀门额定等级为 1 类,PL c 级。 |
| CE认证 | 已通过CE认证,符合相关欧洲指令。 |
| 英国加拿大航空协会 | 英国合格评定标志,符合英国市场要求。 |
| DGUV认证 | MDC1系列阀门正在申请德国法定事故保险(DGUV)认证。 |
| CSA/UL认证 | MDC1系列阀门正在申请北美安全认证。 |
| SISTEMA 库 | 可从 rosscontrols.com 下载安全数据,以便按照 ISO 13849-1 标准与 SISTEMA 安全计算软件配合使用。 |
| 外壳保护 | 符合 IEC 60529 标准的 IP65,提供防尘保护并能抵抗低压水射流。 |
典型应用及行业
通用机械防护 - 第一类应用
- 机床、车床、铣床和磨床等设备,在维护检修期间,需要进行受控气动能量移除,这要求具备符合 1 类标准的安全排气功能,并带有外部安全控制器监控。
- 输送系统和物料搬运设备需要定期维护检修,其中安全控制器在每个循环中验证 MDC1 阀的状态。
- 包装机械,包括成型-灌装-封口机、纸箱成型机和贴标线,其中与机器 PLC 集成的 1 类气动安全装置满足风险评估要求。
- 印刷机和加工设备,其中操作人员执行设置和卷筒穿线操作,需要按照 ISO 13849-1 第 1 类安全移除气动能量。
- FRL 组件用于农业和食品加工设备,确保清洁、受控的空气到达安全排气阀和下游执行器。
- 装配自动化单元中,MDC1 1/2 英寸本体上的 EEZ-ON 软启动功能可防止系统加压期间下游气缸和工具受到冲击载荷。
气动控制和空气排放/释放应用
- 加工中心的气动夹紧和夹具系统,通过控制 1 类空气排放,可以在不完全断电的情况下安全地装卸工件。
- 吹气和气刀系统,其中 MDC1 阀提供安全的开/关控制,软启动功能可防止启动期间突然的气流冲击。
- 气动压力机和成型系统在操作员进入模具区域之前需要符合 1 类安全排气要求。
- 自动化测试台,其中安全进气组件为气动测试回路提供可控加压和安全排气。
订购和型号配置
该系列产品采用型号编号结构,其中包含 MDC1 阀门配置、阀体/端口尺寸、锁定阀类型和 FRL 选项。所有组件均在工厂完成配置和测试。如需了解未列出的配置,请咨询 ROSS Controls。
|
型号结构示例:MDC1E13LF3D1NAEXCTA MDC1系列阀(MDC1 = 单阀芯,1类,无压力传感器) E组件标识(E = 安全空气进入组件) 13 主体/端口尺寸代码(1/2 英寸主体,3/8 英寸端口) L 型锁定装置(L = 经典液氧;M = 模块化液氧) F FRL 配置(F = 集成式 F/R;R = 并排式 F 和 R) 3D 额外端口块(3D = 下游 3/8 英寸;XX = 无) 1 锁定位置(1 = FRL 之前) 北美螺纹/区域(NA = NPT 北美) EX 监控/功能代码 C 电气连接(C = DIN EN 175301-803 C 型;M = M12) TA 修订/汇编后缀 |
MDC1 系列(1 类,无压力传感器)是系列组件中使用的阀门。
主体尺寸为 1/2 英寸,支持 3/8 英寸至 3/4 英寸的端口尺寸,可进行直列式或模块化安装,并具有 EEZ-ON 软启动功能。
主体尺寸为 1 英寸,支持 3/4 英寸至 1-1/4 英寸的端口尺寸,采用直列式安装。
电压标准为24VDC。其他电压请咨询ROSS Controls公司。
电气连接选项包括 DIN EN 175301-803 C 型和 M12。
螺纹类型:NPT(北美标准)和 G/BSPP(国际标准)。
根据应用需求,锁定阀可以位于 FRL 组件之前或之后。
额外的端口块尺寸为 1/4、3/8 或 1/2 英寸,可以位于上游、下游或两者。
提供模拟压力表和数字传感器两种选择。
适用于危险场所的防爆电磁阀先导装置 - 请咨询 ROSS。
可在rosscontrols.com下载SISTEMA库数据,用于安全计算。
配件
压力表和传感器
用于下游压力监测的模拟压力表和数字传感器。
| 类型 | 模型(NPT) | 港口 | 范围 | 笔记 |
| 模拟仪表 | 5400A1002 | 1/8 男性 | 0-160 psig(0-11 bar) | 1.5英寸直径表盘 |
| 数字传感器 | 760B94 | 1/8 | 0-145 psig(0-10 bar) | M8 4引脚,PNP + 4-20 mA |
| 压力开关 | 1/8 NPT | DIN EN 175301-803 A 型 | ||
| 视觉弹出指示器 | 1/8 NPT | 气动弹出式销指示器 |
排气消音器
当需要远程排气时,可使用外部排气消音器来进一步降低噪音。
| 端口尺寸 | 线 | 模型(NPT) | 模型(G) | 流量平均值变异系数 | 压力范围 |
| 1/2 英寸 | 男性 | 5500A4003 | D5500A4003 | 4.7 | 最大压力 0-290 psig (0-20 bar) |
| 3/4 英寸 | 男性 | 5500A5003 | D5500A5003 | 12 | 最大压力 0-290 psig (0-20 bar) |
| 1英寸 | 男性 | 5500A6003 | D5500A6003 | 15 | 最大压力 0-290 psig (0-20 bar) |
警告:排气消声器的流量必须至少与排气阀的排气流量一样大。受污染或堵塞的消声器会导致背压,从而降低排气系统的安全性能。
预接线电气连接器
用于电磁阀和传感器连接的预接线连接器组件。
| 类型 | 电缆长度 | 连接器 | 型号 24V 直流 |
| 电磁阀连接器 | 5米(16.4英尺) | M12 5针 | 2644B77 |
| 电磁阀连接器 | 10米(32.8英尺) | M12 5针 | 2645B77 |
| 传感器连接器 | 5米(16.4英尺) | M12 5针 | 2370B77 |
| 传感器连接器 | 10米(32.8英尺) | M12 5针 | 2371B77 |
锁定和安装配件
| 物品 | 模型 | 笔记 |
| 锁定扣 | 356A30 | 经典型液氧阀 |
| 仅夹具 | R-A118-105 | 模块化安装夹具 |
| 支架/螺丝/夹具套件 | R-A118-105M | 完整的模块化安装套件 |
| 额外端口块 1/2 英寸 | 附加连接端口 |
替换滤芯
| 系列 | 材料 | 等级 | 模型 |
| MD3 | 聚乙烯 | 5微米 | R-A60F-03PE5 |
| MD3 | 烧结青铜 | 5微米 | R-A60F-03E5 |
| MD3 | 烧结青铜 | 20微米 | R-A60F-03E4 |
| MD4 | 聚乙烯 | 5微米 | R-A115-106PE5 |
| MD4 | 烧结青铜 | 5微米 | R-A115-106E5 |
| MD4 | 烧结青铜 | 20微米 | R-A115-106E4 |
相关产品及配件
- 1283系列安全进气组件(含MDC系列,1类和2类) - 该安全进气组件包含MDC1(1类)和MDC2(2类)安全排气阀,并配备固态压力传感器,用于外部监测,最高可达2类,PL c。https ://www.rosscontrols.com/en/series/1283-safe-air-entry-assembly-with-mdc-series-safe-exhaust-valve
- 1284系列安全进气组件(带SV27系列传感器) - 适用于2类PL c外部监控应用,采用力导向双刀双掷开关反馈的安全进气组件,配备SV27系列传感器阀。https ://www.rosscontrols.com/en/series/1284-safe-air-entry-assembly-with-sv27-series-safe-exhaust-valve
- 1285系列安全进气组件(带M35系列) - 适用于4类、PL e级外部监控应用的带M35系列冗余双阀的安全进气组件。https ://www.rosscontrols.com/en/series/1285-safe-air-entry-assembly-with-m35-series-safe-exhaust-valve
- 1286系列安全进气组件(带DMC系列) - 适用于4类PL e应用,配备DM1C或DM2C系列内置监控双阀的安全进气组件。https ://www.rosscontrols.com/en/series/1286-safe-air-entry-assembly-with-dmc-series-safe-exhaust-valve
- MDC1系列单阀- 独立式MDC1系列3/2常闭单锥阀安全排气阀,适用于1类应用。https ://www.rosscontrols.com/en/series/mdc1
- 15系列液氧锁定阀- 符合OSHA 1910.147和ANSI/ASSE Z244.1标准的经典型和模块化液氧锁定阀,用于能量隔离。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
常见问题解答 (FAQ)
问:该系列产品与 1283 系列安全空气进入组件有什么区别?
答:该系列产品仅使用MDC1阀,该阀不带固态压力传感器,额定等级为1类PL c,仅支持外部监控。1283系列提供MDC1(1类)和MDC2(2类)两种阀选项。MDC2阀内置固态压力传感器,可将阀状态信息反馈至外部安全控制器,从而实现最高2类PL c的防护等级。当风险评估需要更高的诊断覆盖范围时,请选择配备MDC2阀的1283系列产品。
问:对于 MDC1 阀而言,“外部监测”意味着什么?
答:外部监控是指安全功能依赖于客户的安全控制系统(PLC、安全继电器或安全控制器)来验证MDC1阀是否已执行其功能。与DMC系列等内部监控阀不同,MDC1阀不包含自诊断电路。外部控制器必须在每个机器循环中使用适当的反馈信号监控阀门状态,并在检测到故障时停止机器运行。
问:该系列产品达到什么安全等级和PL级别?
答:配备 MDC1 阀的系列产品,在配合适当的外部安全控制装置并提供必要的监控功能时,可达到 ISO 13849-1:2015 标准规定的安全类别 1,性能等级 c (PL c)。rosscontrols.com 网站提供的 SISTEMA 数据库数据包含必要的安全参数,可用于在您的安全计算中进行验证。
问:EEZ-ON 软启动功能是什么?
答: EEZ-ON 是 ROSS Controls 公司注册的软启动功能,适用于 MDC1 1/2 英寸阀体。通电后,阀门允许出口压力以较低的速率上升,直至达到入口压力的约 50%。此时,阀门完全打开,以全速率完成加压。这种渐进式启动方式可保护人员免受突发压力冲击,并防止下游气瓶、工具和管道受到冲击载荷。
问:MDC1阀是否需要在线润滑?
答:否。MDC1阀中的PTFE备用活塞环确保其在有或无在线润滑的情况下都能可靠运行。但是,如果FRL组件中包含用于其他下游部件的润滑器,则MDC1阀可兼容符合DIN 51519标准的石油基润滑剂。
问:锁定阀能否安装在 FRL 的下游?
答:是的。液氧锁定阀的位置可在型号中进行配置。根据应用要求和设施能量隔离程序,它可以位于 FRL 组件的上游(之前)或下游(之后)。请咨询 ROSS Controls,以获取有关锁定阀相对于您具体安装位置的指导。
问:需要达到怎样的空气质量标准?
答: MDC1阀及其所有组件均需使用符合ISO 8573-1 7:4:4级标准的过滤压缩空气。MD系列FRL内置的5微米过滤器可提供此过滤精度。请确保上游气源清洁干燥,并按定期维护计划更换滤芯。
问:是否有防爆版本?
答:是的。MDC1阀的防爆电磁先导版本适用于I类1区或2区危险区域安装。请直接联系ROSS Controls了解危险区域产品配置和适用认证。
问:有哪些电压可供选择?
答:标准电压为 24VDC。其他电压请咨询 ROSS Controls。请注意,根据美国 OSHA 法规,控制电压不得超过 120VAC,因此 230VAC 选项不适用于美国国内应用。
问:SISTEMA库文件提供了哪些内容?
答: SISTEMA 库文件提供了 MDC1 阀的安全参数,包括每小时故障概率 (PFH)、平均危险故障时间 (MTFTD)、B10 值和诊断覆盖率 (DC) 数据。这些值可直接导入 SISTEMA 软件工具,用于根据 ISO 13849-1 标准计算 PL 达标情况。请访问 rosscontrols.com 下载该文件。
问:该组件能否用于控制机械动力压力机的离合器/制动机构?
答:否。根据 ROSS Controls 的产品规格和相关法规,这些阀组件并非设计用于控制机械压力机的离合器/制动机构。如需控制机械压力机,请咨询 ROSS Controls 以获取合适的压力机控制阀产品。
问:最低工作压力是多少?
答:最低工作压力为 30 psig(2 bar)。供气压力低于此阈值可能导致阀门换向不完全,从而影响安全排气功能。请确保上游压力调节器在机器运行期间始终保持至少 30 psig 的压力。
问:是否有CAD模型?
答:是的。rosscontrols.com网站提供多种格式的二维图纸和三维CAD模型下载。这些资料有助于机器设计集成,并缩短OEM厂商的工程设计周期。
问:最大工作压力是多少?
答:所有系列组件的最大工作压力为 150 psig (10.3 bar)。组件任何端口的压力均不得超过此限制。
安装和维护指南
- 可任意方向安装。为确保冷凝水从 FRL 水槽中最佳排出,建议垂直安装。
- 供应符合 ISO 8573-1 7:4:4 级或更高标准的过滤压缩空气,以最大限度地延长组件寿命并防止污染物干扰阀门密封。
- 请勿限制供气管路或排气口。限制会导致压力低于 30 psig 的最低标准,并影响排气系统的安全性能。
- 根据 ROSS Controls 提供的集成指南,将 MDC1 电磁阀连接到外部安全控制系统。外部控制器必须在每个机器循环中验证阀门状态。
- 根据您设施的能量隔离程序和锁定/挂牌程序要求,将 LOX 锁定阀安装在 FRL 之前或之后。
- 如果在高湿度环境下运行,请在上游安装合适的压缩空气干燥器或水分离器,以防止冷凝水在过滤器碗中积聚。
- 确认所有排气消音器的流量至少与排气阀的排气流量一样大。受污染或堵塞的消音器会导致背压,从而降低排气系统的安全性能。
- 对于模块化安装,请使用支架、螺钉、夹具和安装适配器套件 (R-A118-105M)。确保所有模块化连接件均已正确安装并固定。
- 注意:根据 OSHA 1910.147 和 ANSI/ASSE Z244.1 的定义,LOX 锁定阀是一种能量隔离装置,而不是紧急停止装置。
- 安装完成后,进行完整的功能测试:验证锁定操作、FRL 压力设置、MDC1 通电/断电、排气功能和安全控制器反馈信号连续性。
- 制定滤芯定期检查和更换维护计划。当过滤器压降超过 7 psig (0.5 bar) 或根据设施维护计划规定更换 5 微米滤芯。
保修与全球支持
ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。
ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。
客户服务:1-800-GET-ROSS (1-800-438-7677)。技术服务:1-888-TEK-ROSS (1-888-835-7677)。
如需完整的技术数据、尺寸图、SISTEMA 库文件和产品配置器访问权限,请访问 rosscontrols.com 或直接联系 ROSS Controls。
