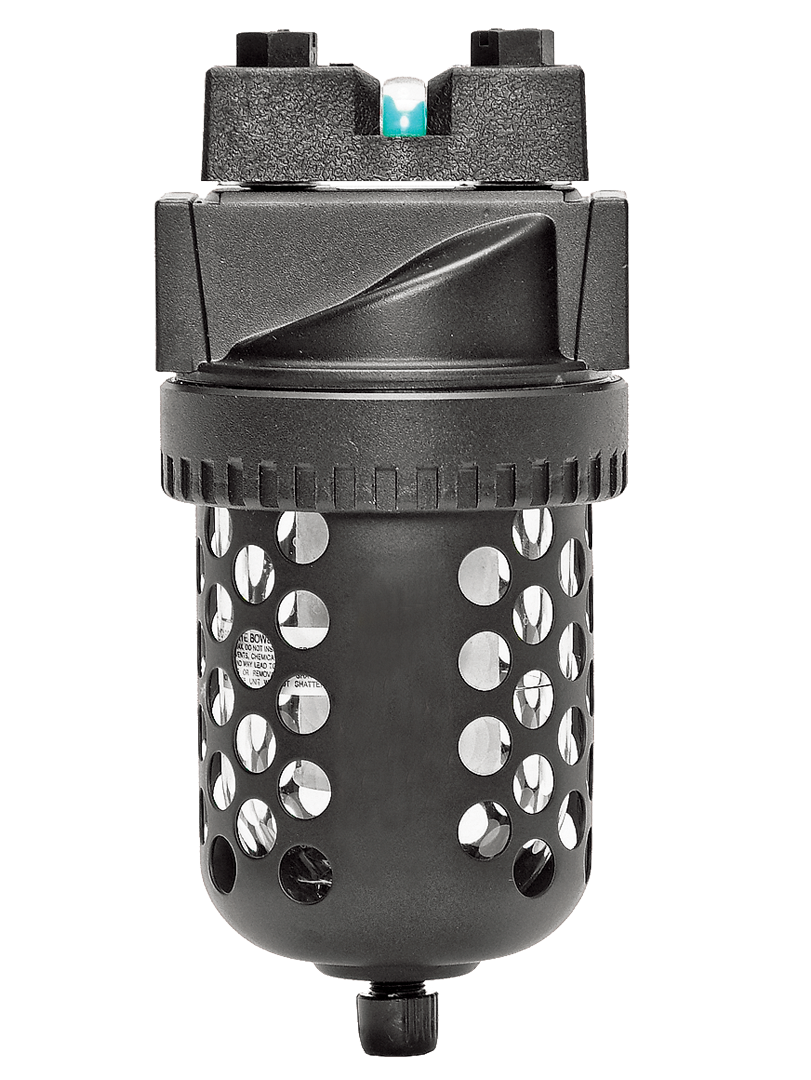

全尺寸系列

端口尺寸 1/4 至 1/2;流量达到 100 scfm (2832 l/min)

实际产品可能与上图不同。购买前请核实产品详细信息。
  • 模块化或管式安装
  • 0.3微米额定聚结过滤元件,或0.01微米额定过滤元件
  • 差压表
  • 带金属防护罩的高强度聚碳酸酯塑料滤杯、带透明尼龙视镜的金属滤杯或加长滤杯
  • 自动排水或手动排水

聚结全尺寸系列空气过滤器聚结产品概述

聚结全尺寸系列空气过滤器提供强大的空气过滤解决方案。这些过滤器可以轻松集成到您的设置中,并提供模块化和管式安装选项。您可以灵活选择过滤精度级别,无论是 0.3 微米聚结滤芯还是更精细的 0.01 微米滤芯。



这些过滤器配备压差计,用于精确监测和控制您的过滤系统。此外,您还可以选择多种滤杯,包括带有钢制防碎罩的高强度聚碳酸酯塑料滤杯,以提高耐用性;带有透明尼龙视镜的金属滤杯,便于目视检查;或者是用于增加容量的加长滤杯。



为了维护简便,您可以选择方便的自动排水装置或更受控操作的手动排水装置。聚结全尺寸系列空气过滤器具有适应性强、精度高和耐用性高,可确保系统中空气的纯度。



请参阅侧面和下面的信息链接可轻松浏览聚结全尺寸系列空气过滤器目录、安装说明和技术数据。此外,您还可以选择过滤条件找到满足您需求的聚结全尺寸系列空气过滤器。

系列概览 ❯

正在加载...

正在加载...

产品概述

ROSS Controls 全尺寸聚结过滤器可为 1/4 至 1/2 英寸端口的气动系统提供强大的气溶胶去除能力,流量最高可达 100 scfm (2832 l/min)。该全尺寸系列过滤器可选配 0.3 微米标准聚结元件或 0.01 微米超细元件,可去除压缩空气管路中的液态水和气溶胶油,从而保护下游气动阀门、气缸、仪表和工艺设备免受污染引起的故障影响。

该系列产品提供三种不同配置的储液罐,以满足不同的环境和压力要求。高强度聚碳酸酯塑料储液罐配备钢制防爆罩,可在高达 150 psig (10 bar) 的工作压力下提供液位目视检查和冲击保护。锌合金储液罐配有透明尼龙液位计,提供更高压力的金属储液罐选择,并兼具液位计的便利性。金属储液罐的加长型储液罐则增加了液体储存容量,适用于高冷凝水环境。

该系列产品支持模块化和直列式两种安装配置。在模块化安装中,该系列产品通过 ROSS 端口模块组件直接连接到全尺寸系列调压器和润滑器,无需中间管件,从而形成紧凑的集成式 FRL 工作站。锌合金本体结构提供了必要的结构刚性,确保模块化端口模块连接在反复加压循环中都能可靠运行。

所有系列聚结过滤器均标配差压表,维护人员可通过直接目视检查过滤器来评估滤芯负荷,从而实现基于状态的滤芯更换计划,而非固定时间间隔。此外,还提供自动和手动排水配置,以满足不同安装环境的冷凝水处理需求。

主要工程特性

  • 0.3微米聚结元件(可选0.01微米) ——标准0.3微米硼硅酸盐玻璃纤维元件可去除气溶胶中的大量油和液态水。可选的0.01微米元件可实现接近无油的空气质量,适用于仪器仪表、制药和食品级应用。
  • 聚碳酸酯碗上的钢制防碎装置- 聚碳酸酯碗选项包含一个一体式钢制防碎装置,可在发生冲击或过压事件时阻止碗碎片飞溅,提供比标准透明碗更高的安全保护。
  • 三种碗配置选项- 高强度聚碳酸酯带钢制防碎罩(标准,最高 150 psig);锌碗带透明尼龙视镜(金属,最高 200 psig);以及加长金属碗,可增加液体存储容量。
  • 差压表- 所有全尺寸系列聚结过滤器型号均配备集成式差压表,可直接、实时监测元件状态,以便进行基于状态的维护计划。
  • 模块化或直列式安装- 支持通过端口块套件与全尺寸系列调节器和润滑器进行模块化组装,以及直接直列式管道螺纹安装,以匹配气动系统的安装拓扑结构。
  • 锌制本体结构- 压铸锌本体提供卓越的螺纹完整性和模块化端口块密封表面质量,确保在额定压力范围内实现可靠的管道连接和无泄漏的模块化接头接口。
  • 端口尺寸 1/4 至 1/2 - 涵盖中大型工业气动管道尺寸的全部范围,从单个机器回路中常见的 1/4” 连接到为多台机器供气的主分支气滴上使用的 1/2” 连接。
  • 自动或手动排水- 自动排水可连续免手动清除冷凝水;手动排水可让操作员直接控制,更适合自动排水启动会干扰下游压力敏感过程的系统。
  • 工业压缩空气用丁腈橡胶密封件- 标准丁腈橡胶密封件可在额定温度和压力范围内,使用压缩空气和石油基压缩机油提供可靠的密封性能。

技术规格

一般规格

范围 规格
系列 全尺寸聚结过滤器
端口尺寸 1/4英寸、3/8英寸、1/2英寸 NPT(标准);可提供BSPP接口
最大流量 入口流量为 100 scfm (2832 l/min),压力为 100 psig (6.9 bar)
滤芯元件评级 0.3微米(标准);0.01微米(可选)
滤芯材料 硼硅酸盐玻璃纤维
进水压力 - 聚碳酸酯碗(自动排水) 最高可达 150 psig(10 巴)
进水压力 - 金属碗(自动排水) 最高可达 200 psig(14 巴)
进水压力 - 聚碳酸酯碗(手动排水) 0 至 150 psig(0 至 10 bar)
进水压力 - 金属碗(手动排水) 0 至 200 psig(0 至 14 bar)
环境/介质温度 - 聚碳酸酯碗 40 至 125 华氏度(4 至 52 摄氏度)
环境/介质温度 - 金属碗 40 至 175 华氏度(4 至 80 摄氏度)
流动介质 压缩空气
安装 模块化或内联
身体材料 锌
碗选项 高强度聚碳酸酯材质,带钢制防碎罩;锌合金材质,带透明尼龙视镜(标准/加长型)
碗环材料 铝
海豹 丁腈橡胶
碗容量(标准) 8盎司(240毫升)
差压表 所有型号均包含

认证与合规

典型应用及行业

工业自动化和制造

  • 机床和数控加工中心的空气准备,其中受污染的压缩空气会导致阀门粘滞、气缸密封失效以及工件和切削刀具的油污染。
  • 机器人单元和伺服气动系统空气制备,需要持续、清洁的空气质量,以实现可重复的执行器性能,并保护比例阀内部免受颗粒物和油的劣化。
  • 模块化 FRL 组件适用于自动化装配线,其中全尺寸系列与全尺寸调节器和润滑器集成在一个紧凑的组件中,该组件可安装在标准机器面板外壳内。

汽车与运输

  • 汽车车身车间焊接单元、传送压力机气动回路和冲压线气动系统中的压缩空气制备,由于老化的压缩机基础设施造成的高污染水平,需要强大的聚结过滤。
  • 轮胎和车轮组件测试设备、气动工具和泄漏测试台的空气准备,需要无油干燥空气以获得一致的测试结果并防止工具污染。

包装和加工

  • 适用于成型-灌装-封口包装机、贴标系统和瓶子处理输送机的空气准备,其中 1/4 至 1/2 端口尺寸涵盖标准机器空气供应连接,100 scfm 额定值可满足执行器总需求。
  • 为纸张、薄膜和卷材处理机的气刀、吹风系统和气动干燥站提供压缩空气,防止油污污染的空气在产品表面沉积残留物。
  • 化工和材料加工厂的工艺设备空气处理中,金属碗选项可提供苛刻工业环境所需的压力和温度性能。

半导体和电子

  • 用于半导体处理、晶圆检测和 PCB 组装的洁净室空气处理,其中 0.01 微米元件可去除微量气溶胶,然后再将空气输送到对污染敏感的工艺设备。
  • 气浮轴承和气浮主轴适用于精密测量和定位设备,因为气浮中的任何油都会污染轴承表面并降低旋转精度。

食品和饮料

  • 食品加工机械空气预处理,用于灌装、封盖和输送系统,其中 0.01 微米元件可在产品接触区之前去除气溶胶油。
  • 饮料分配和碳酸化系统空气制备,其中压缩空气与产品或包装接触,必须满足食品级空气纯度要求。

订购和型号配置

碗体选项:高强度聚碳酸酯碗,带钢制防碎罩(标准);锌制碗,带透明尼龙视窗(标准或加长)。订购时请注明碗体类型。

滤芯精度:0.3微米(基础型号标配);可选配0.01微米滤芯。请确认滤芯型号与所选滤碗类型相符。

配件包括端口块、连接套件、安装支架和外部自动排水套件,需单独订购。

对于 BSPP (G) 螺纹接口,请咨询 ROSS Controls 以获取适用于全尺寸系列过滤器的型号前缀约定。

可选配内置浮球排水装置;请咨询 ROSS 以了解兼容性和型号。

相关产品及配件

常见问题解答 (FAQ)

问:全尺寸系列和 MD3 系列聚结过滤器有什么区别?

答:全尺寸系列和MD3系列都涵盖相同的接口尺寸范围(1/4至1/2英寸),但在流量和阀体结构上有所不同。MD3系列的流量更高,为125 scfm,而全尺寸系列为100 scfm。此外,MD3系列的手动排污型号还配备了金属阀体,最高耐压可达250 psig。全尺寸系列标配独特的聚碳酸酯阀体和钢制防碎罩,阀体采用锌合金材质,阀圈为铝制。MD3系列则采用压铸锌合金阀体,并提供聚碳酸酯阀体和尼龙防碎罩作为可选配件。

问:聚碳酸酯碗上的钢制防碎装置是什么?

答:钢制防碎罩是围绕聚碳酸酯碗的外部金属防护罩。当受到机械冲击或过压导致聚碳酸酯碗破裂时,钢制防碎罩会将碗碎片包裹住,防止其成为抛射物。此安全功能是全尺寸系列聚碳酸酯碗配置的标准配置。

问:该系列产品的最大工作压力是多少?

答:聚碳酸酯碗的最大工作压力为 150 psig (10 bar),金属(锌)碗的最大工作压力为 200 psig (14 bar)。这些限制适用于自动和手动排水配置。

问:我可以在场上转换标准投球和加长投球吗?

答:如果滤芯主体和滤杯接口兼容,则可以在现场更换滤杯组件。但是,滤芯也必须更换为与滤杯长度相匹配的型号(标准滤杯使用 947K77 或 948K77 型号的滤芯;加长滤杯使用 R-A103-160L 或 R-A103-160LE8 型号的滤芯)。请联系 ROSS Controls 以确认您的具体型号是否支持现场更换滤杯组件。

问:碗的液体容量是多少?

答:标准容量为 8 盎司(240 毫升)。加长型容量更大,可容纳潮湿环境或高湿度空气供应系统中的大量冷凝水。

问:自动排水装置运行是否需要最低压力?

答:是的。内置自动浮球排水装置需要一定的系统压力(约 30 psig / 2 bar)才能启动。对于运行压力低于此最低值的系统,请选择手动排水选项,以确保冷凝水按适当的时间间隔排出。

问:全尺寸系列是否可选配内部浮球排水装置?

答:是的,可选配内部浮球式排水装置。请联系 ROSS Controls 获取适用于全尺寸系列内部浮球式排水配置的型号和工作压力范围。

问:全尺寸系列需要哪些替换部件?

答:标准碗:0.3微米筛网请订购947K77,0.01微米筛网请订购948K77。加长碗:0.3微米筛网请订购R-A103-160L,0.01微米筛网请订购R-A103-160LE8。标准碗和加长碗的滤芯长度不同,不能互相替代。

问:差压表如何帮助进行维护计划?

答:差压表测量聚结元件两端的压降。随着元件收集气溶胶并积累污染物,流动阻力增大,差压也随之升高。通过监测该表,维护人员可以根据实际负载情况而非固定计划更换元件,从而避免过早更换尚可使用的元件,以及过载元件因限制系统流量而延迟更换。

问:全尺寸系列产品能否用于模块化 FRL 组件?

答:是的。全尺寸系列采用模块化组装设计,可与 ROSS 全尺寸系列调压器和润滑器配合使用,并采用 ROSS 接口块和连接套件附件,从而创建紧凑的集成式 FRL 站,无需中间管道接头。

问:该系列产品采用何种密封材料?

答:密封件采用丁腈橡胶弹性体,适用于金属碗结构的压缩空气工况和石油基压缩机油,额定温度范围为 4 至 80 摄氏度(40 至 175 华氏度)。

问:我可以在哪里获得全尺寸系列的技术支持?

答:如需销售支持和产品选择,请致电 ROSS Controls (800) 438-7677 (1-800-GET-ROSS),或致电 1-888-TEK-ROSS (1-888-835-7677) 获取技术服务。访问 rosscontrols.com 获取产品文档、尺寸图和经销商查询。

安装和维护指南

  • 将过滤器垂直安装,滤杯朝下,以便冷凝水在重力作用下聚集在排水口。水平或倒置安装会阻碍排水,并导致液体向下游流动。
  • 当压缩空气系统中存在因管道结垢、焊接碎屑或旧上游过滤器滤芯脱落而导致的固体颗粒污染时,应提供 5 微米上游预过滤。
  • 确认储罐的额定压力与系统压力相符:聚碳酸酯储罐最高可达 150 psig (10 bar),金属储罐最高可达 200 psig (14 bar)。超过储罐的额定压力会造成安全隐患。
  • 系统启动期间监测差压表,以确定清洁元件的压降基线值。设定更换阈值(通常为 8 至 10 psid),并在达到此阈值时更换元件。
  • 对于模块化安装,请使用 ROSS 提供的端口模块套件和连接硬件。按照 ROSS 安装说明中规定的扭矩值拧紧连接螺栓。扭矩不足会导致接头泄漏;扭矩过大会损坏密封表面。
  • 更换滤芯时,在拆卸滤杯之前,请先隔离过滤器并完全释放压力。在过滤器下方放置一个接水盘,用于收集拆卸滤杯时积聚的冷凝水。
  • 标准碗式滤芯(947K77,过滤精度0.3微米;948K77,过滤精度0.01微米)和加长碗式滤芯(R-A103-160L;R-A103-160LE8)长度不同,不可互换。订购前请确认滤芯型号。
  • 对于聚碳酸酯碗型,请避免使用芳香溶剂、酮类或含氯清洁剂清洗碗,因为这些物质会导致聚碳酸酯开裂并降低其抗冲击性。

保修与全球支持

ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。

ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。

如需产品配置、技术支持和经销商查找服务,请联系 ROSS Controls USA,电话:(800) 438-7677 (1-800-GET-ROSS) 或访问 rosscontrols.com。

如需应用工程支持和更换零件识别,可拨打 1-888-TEK-ROSS 获取技术服务。

下载产品目录: https://www.rosscontrols.com/en/series/82-full-size-series
