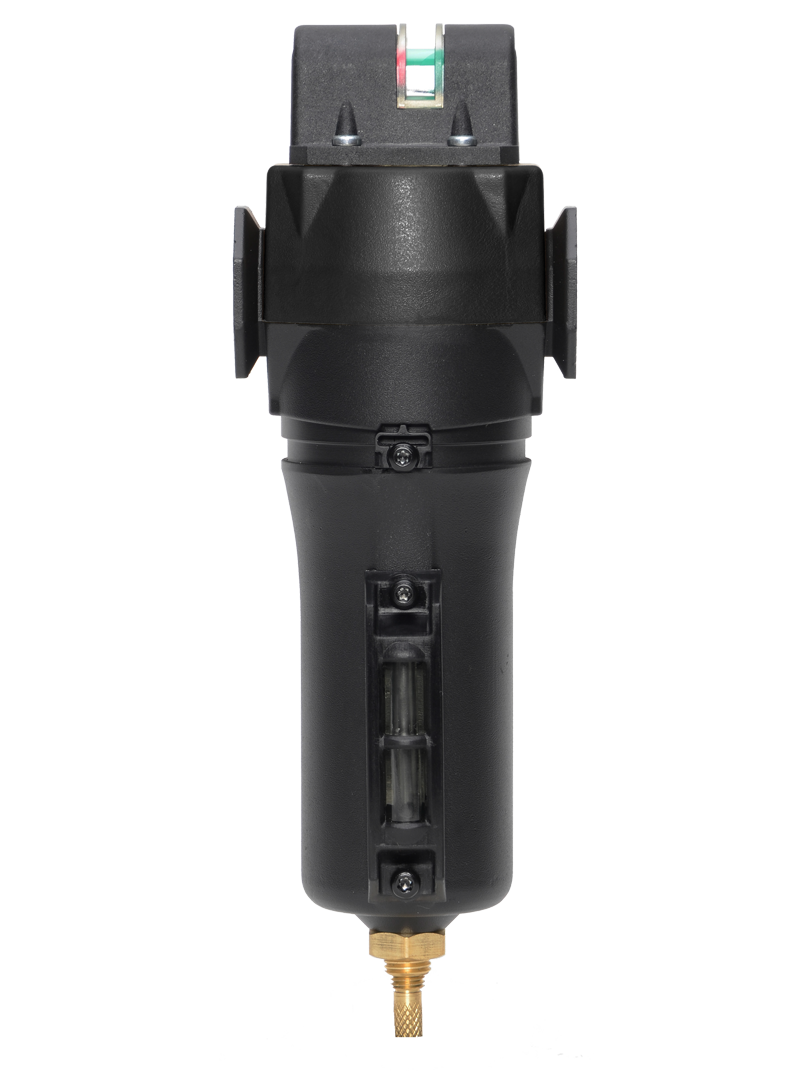

MD3系列
端口尺寸 1/4 至 1/2;流量达到 125 scfm(3540 升/分钟)
聚结 MD3 系列空气过滤器产品概述
聚结 MD3 系列空气过滤器经过精心设计,可满足不同的空气过滤要求。这些过滤器提供一系列过滤选项,包括 5 微米和 40 微米级别,确保有效去除颗粒物。为了实现精确过滤,我们的聚结过滤器提供 0.3 微米和 0.01 微米选项,保证最高的空气质量。这些过滤器还具有油蒸气去除(吸附)过滤器,可有效消除油和碳氢化合物蒸气,以保持空气供应的纯度。通过选择过滤排水装置,包括手动、自动、内部浮子和自动外部排水器,维护变得容易。这些滤波器通过模块化和管式安装选项提供灵活性,以满足您的特定系统要求。您可以选择金属或高强度聚碳酸酯材质滤杯,以适应不同的环境条件。为了精确监控和控制您的过滤系统,我们提供了多种差压计选项。聚结 MD3 系列空气准备过滤器是满足高级空气过滤需求的值得信赖的选择。
请参阅侧面和下面的链接以轻松导航 聚结MD3 系列空气过滤器目录、安装说明和技术数据。此外,您还可以选择过滤以找到满足您要求的聚结 MD3 系列空气过滤器。
正在加载...
正在加载...
产品概述
ROSS Controls MD3 聚结过滤器是一款先进的空气处理装置,专为中高流量气动系统而设计,可在 1/4 至 1/2 英寸的端口尺寸内实现卓越的气溶胶去除效果。MD3 系列的最大流量为 125 scfm (3540 l/min),超过了标准中型聚结过滤器的容量,同时保持了紧凑的模块化外形,可与 MD3 系列调压器和润滑器直接组装。
MD3系列是ROSS空气处理产品系列中全面的过滤平台。聚结过滤器提供0.3微米和0.01微米两种滤芯规格。该平台还支持5微米和40微米通用颗粒过滤器,为多级空气处理系统中所有过滤阶段提供一致的外形尺寸。MD3系列还包含一款采用活性炭滤芯的油蒸气去除(吸附)过滤器,适用于在聚结阶段后需要去除残留碳氢化合物蒸气的应用。
MD3系列冷凝水收集器的碗体选项包括:高强度聚碳酸酯塑料碗,配有钢制防碎罩,可在低压下进行冷凝水目视检查;以及铝制碗,配有透明尼龙视镜,适用于高压高温应用。加长型金属碗可进一步增加液体容量,适用于高冷凝水产生系统。排水方式选项包括手动排水、自动内置浮球排水和自动外置排水。
聚结过滤器上的集成式差压表可实时监测滤芯状态。提供多种压力表选项,包括配备簧片开关的差压表,该差压表可将滤芯更换信号传输至PLC或维护系统,从而在工业4.0互联工厂环境中实现自动化维护计划。
主要工程特性
- 流量高达 125 scfm (3540 升/分钟) - 在 ROSS 中型聚结过滤器中,1/4 至 1/2 端口尺寸范围内流量最大,可支持更大的气动系统和多执行器机器回路,而不会产生过大的压力损失。
- 0.3 微米和 0.01 微米聚结元件选项- 硼硅酸盐玻璃纤维元件提供标准 0.3 微米和超细 0.01 微米两种规格,涵盖从一般工业到近乎无油空气质量要求的同一产品平台。
- 油蒸气去除过滤器变体- MD3 系列平台支持活性炭吸附过滤器变体,用于在聚结阶段下游完全去除油蒸气,从而在紧凑的模块化组件中实现 ISO 8573-1 1 类碳氢化合物含量。
- 多种排水方式- 提供手动排水、自动内部浮球排水和自动外部排水选项,可灵活地根据系统冷凝水量和维护通道限制来匹配排水机制。
- 聚碳酸酯和金属碗选项- 聚碳酸酯碗,带尼龙防碎罩,可在高达 150 psig (10 bar) 的压力下进行目视检查;铝制碗,带透明尼龙视镜,压力高达 200 psig (14 bar),温度高达 175 华氏度 (80 摄氏度)。
- 模块化和直列式安装- 与 MD3 系列调节器和润滑器完全模块化兼容,可实现紧凑的 FRL 组件;也可采用直列式管道螺纹安装,无需模块化底座即可直接进行管路安装。
- 带簧片开关的差压表- 标准差压表可连续监测元件负载。可选的簧片开关差压表可将元件更换的远程信号发送至PLC系统,实现自动维护警报。
- 加长型马桶选项- 加长的铝制马桶增加了液体储存容量,减少了高湿度环境下的排水频率,并延长了自动排水装置的维护周期。
- 压铸锌本体- 压铸锌本体具有高结构刚性和精确的端口螺纹啮合,可在额定压力范围内保持模块化组件的可靠密封和对准。
技术规格
一般规格
| 范围 | 规格 |
| 系列 | MD3 聚结过滤器 |
| 端口尺寸 | 1/4英寸、3/8英寸、1/2英寸 NPT(标准);可提供BSPP接口 |
| 最大流量 | 入口流量为 125 scfm (3540 l/min),压力为 100 psig (6.9 bar) |
| 滤芯元件评级 | 0.3微米(标准);0.01微米(可选) |
| 滤芯材料 | 硼硅酸盐玻璃纤维 |
| 进水压力 - 聚碳酸酯碗(自动排水) | 30 至 150 psig(2 至 10 bar) |
| 进水压力 - 金属碗(自动排水) | 30 至 200 psig(2 至 14 bar) |
| 进水压力 - 聚碳酸酯碗(手动排水) | 0 至 150 psig(0 至 10 bar) |
| 进水压力 - 金属碗(手动排水) | 0 至 250 psig(0 至 17 bar) |
| 环境/介质温度 - 聚碳酸酯碗 | 40 至 125 华氏度(4 至 52 摄氏度) |
| 环境/介质温度 - 金属碗 | 40 至 175 华氏度(4 至 80 摄氏度) |
| 流动介质 | 压缩空气 |
| 安装 | 模块化或内联 |
| 身体材料 | 压铸锌 |
| 碗选项 | 聚碳酸酯材质,带尼龙防碎罩;铝合金材质,带透明尼龙视镜;加长铝合金材质 |
| 海豹 | 丁腈橡胶 |
| 差压表 | 标准型(可选配簧片开关) |
认证与合规
典型应用及行业
工业自动化和机械制造
- 为自动化装配、焊接和物料搬运机械上的 10 至 30 个执行器的气动阀岛和歧管提供空气准备,其中 125 scfm 的容量可处理单个主落气点的总需求。
- 在数控加工中心、机器人单元和自动化测试台上,模块化 FRL 工作站采用 MD3 平台,在一个紧凑的集成组件中提供聚结过滤、压力调节和润滑。
- 适用于伺服气动定位系统和精密气缸应用的空气准备,其中稳定的空气质量直接影响定位重复性,并消除污染引起的阀门和密封件故障。
汽车制造
- 车身修理厂气动回路空气准备,电阻焊机、螺母扳手和气动输送压力机等设备会吸入高瞬时气流,而受油污染的空气会加速往复式气动工具的磨损。
- 油漆车间和涂装生产线的空气供应,其中压缩空气系统中的气溶胶油必须在喷涂设备的上游去除,以防止涂漆表面出现鱼眼和附着缺陷。
食品、饮料和药品加工
- 食品加工设施中灌装和包装机的多级空气预处理,采用聚结过滤器,然后是 MD3 活性炭吸附器,以实现食品接触区空气净化所需的气溶胶和蒸汽去除的组合。
- 制药生产设备供应中,MD3 平台的双重 0.01 微米聚结和活性炭吸附阶段共同实现了 ISO 8573-1 1 级油含量,符合验证协议的要求。
包装和物料搬运
- 高速包装机空气准备,适用于瓶装、装盒、成型-填充-封口和码垛应用,其中 125 scfm 的容量可满足多执行器高循环包装单元的总空气需求。
- 气力输送和吹塑成型系统空气准备,其中清洁、干燥的空气可防止产品污染,并减少输送喷嘴、气刀和吹塑成型阀的磨损。
通用工业和OEM
- 在多租户制造工厂中,主压缩空气供应质量无法保证,每台机器都必须提供自己的空气处理阶段,因此需要使用压缩空气终端聚结过滤。
- 在装配作业中,需要去除气溶胶油以防止污染敏感的装配过程,同时保持工具中足够的润滑剂含量,从而对气动工具和工具平衡器进行空气准备。
订购和型号配置
碗代码:50P = 聚碳酸酯(5.1 盎司/151 毫升);50M = 标准金属/铝(6 盎司/177 毫升);50E = 加长金属碗。
元素代码:C = 0.3微米聚结;D = 0.01微米聚结。
排水方式可选:手动、自动内排和自动外排。具体型号后缀代码请咨询 ROSS Controls。
可选配簧片开关差压计,用于集成自动维护警报。请在订购时指定。
对于 BSPP (G) 螺纹端口,请咨询 ROSS Controls 以获取适用的型号前缀。
连接套件、安装支架和模块化端口模块等配件需单独订购。
相关产品及配件
- 80 型中型系列聚结过滤器- 中型聚结过滤器,流量可达 100 scfm,适用于 1/4 至 1/2 英寸接口尺寸,配备差压表和铝制滤杯。https ://www.rosscontrols.com/en/series/80-mid-size-series
- 82型全尺寸系列聚结过滤器- 适用于1/4至1/2英寸接口尺寸的全尺寸聚结过滤器,流量可达100 scfm,标配聚碳酸酯滤杯(带防碎罩)和金属滤杯。https ://www.rosscontrols.com/en/series/82-full-size-series
- MD3系列标准过滤器——5微米和40微米通用过滤器,采用MD3模块化设计,用于聚结阶段之前的上游预过滤。https ://www.rosscontrols.com/en/categories/40-filters
- MD3系列调压器和润滑器- MD3模块化装配平台上的兼容型压力调压器和润滑器,适用于完整的FRL空气处理站。https ://www.rosscontrols.com/en/categories/44-filter-regulator-and-lubricator
- MD3系列洁净空气包装——MD3系列洁净空气包装结合了聚结过滤器和活性炭吸附过滤器,可产生无油无蒸汽的空气。https ://www.rosscontrols.com/en/series/87-md3-series
常见问题解答 (FAQ)
问:MD3 系列与标准中型(80 系列)聚结过滤器有何不同?
答: MD3 系列的流量更高,达到 125 scfm,而中型(80 系列)的流量为 100 scfm,这得益于其优化的内部流道和更大的滤芯面积。MD3 还提供聚碳酸酯滤杯(80 系列仅提供铝制滤杯,不提供此选项),更广泛的排水方式选择(包括外部自动排水),以及更高的金属滤杯耐压等级(手动排水型号最高可达 250 psig (17 bar))。MD3 平台还支持活性炭吸附过滤器,用于去除油蒸气。
问:MD3系列的最大入口压力是多少?
答:带金属碗的手动排水型号额定压力最高可达 250 psig(17 巴)。带金属碗的自动排水型号额定压力最高可达 200 psig(14 巴)。聚碳酸酯碗型号的手动排水额定压力最高可达 150 psig(10 巴),自动排水启动的最低压力要求为 30 psig(2 巴)。
问:什么是油蒸气去除(吸附)过滤器?
答: MD3平台包含一种活性炭吸附过滤器,用于捕获聚结阶段后残留的碳氢化合物蒸汽。当与0.01微米聚结过滤器串联安装时,该活性炭装置可使油含量接近ISO 8573-1标准的1级水平。这种组合在食品加工、制药和电子制造等行业中尤为重要,因为在这些行业中,气相碳氢化合物污染与气溶胶油污染一样棘手。
问:MD3系列有哪些排水类型可供选择?
答:共有四种排水配置可供选择:手动排水(操作员控制的冲洗)、自动内部浮球排水(连续自动排水)和自动外部排水。吸附式过滤器必须使用手动排水。自动内部和外部排水选项适用于聚结式过滤器。请咨询 ROSS Controls 以获取每种排水类型对应的具体型号后缀。
问:聚碳酸酯碗在最大额定压力下是否安全?
答:是的。带尼龙防碎罩的聚碳酸酯碗额定工作压力为150 psig(10 bar),自动排水和手动排水均可达到150 psig。防碎罩可在发生冲击或过压事故时阻挡碗体碎片,从而提供额外的安全保障。请勿在超过额定压力的情况下使用聚碳酸酯碗。
问:什么是簧片开关差动表?我应该在什么情况下指定使用它?
答:簧片开关式差压表的功能与标准差压表相同,但内置簧片开关,当元件两端的差压达到设定阈值时,该开关会闭合(或断开)。开关信号可连接至PLC数字输入或维护报警器,以生成自动元件更换警报。将MD3集成到需要远程维护通知的联网机器或设施CMMS系统中时,请选择此选项。
问:我应该订购哪种型号的替换元件?
答:正确的元件型号取决于碗的类型:聚碳酸酯碗使用 R-A60F-23(0.3 微米)或 R-A60F-23E8(0.01 微米);标准金属碗使用 R-A60F-29(0.3 微米)或 R-A60F-29E8(0.01 微米);加长金属碗使用 R-A60F-32(0.3 微米)或 R-A60F-32E8(0.01 微米)。不同类型碗的元件不可互换。
问:MD3系列产品采用哪些本体和密封材料?
答:主体采用压铸锌合金制成。密封件采用丁腈橡胶。聚碳酸酯碗配有尼龙防碎罩;标准型和加长型金属碗均为铝制,并带有透明尼龙视镜。
问:MD3系列聚结过滤器能否在现场进行自动排水和手动排水的转换?
答:由于排水机构是马桶组件的组成部分,因此通常不支持现场更换排水类型。如果需要不同的排水配置,更实际的做法是订购相应的工厂配置型号。有关具体的现场更换选项和兼容性,请咨询 ROSS Controls。
问:自动排水操作的最低压力是多少?
答:自动内部浮球排水装置需要至少 30 psig(2 bar)的入口压力才能正常工作。低于此压力时,浮球机构可能无法完全打开排水阀,导致冷凝水积聚在水箱内。对于运行压力低于 30 psig 的系统,请选择手动排水选项。
问:MD3 是否与 ROSS MD3 模块化 FRL 装配系统兼容?
答:是的。MD3聚结过滤器是ROSS MD3系列模块化FRL系统的核心部件。它使用标准连接套件和接口块直接连接到MD3系列调压器和润滑器,形成一个集成的空气处理组件,无需中间管件或适配器。
问:MD3系列聚结过滤器的典型交货周期是多久?
答: 10 件或以下订单的标准生产周期通常为 3 至 4 周。如需了解更大数量或特殊配置的具体供货情况和交货时间表,请致电 ROSS Controls,电话号码为 (800) 438-7677。
安装和维护指南
- 将过滤器垂直安装,滤杯朝下。重力排水对于有效收集冷凝水至关重要;切勿水平或倒置安装。
- 对于需要最低工作压力的自动排水型号,请确保进水压力保持在 30 psig (2 bar) 以上,以启动自动浮球排水装置。低于此阈值,排水装置可能无法打开,导致马桶溢水。
- 在聚结过滤器上游安装一个 5 微米级通用过滤器,以去除大量固体颗粒污染物,并最大限度地延长聚结元件的使用寿命。
- 使用 MD3 调节器和润滑器进行模块化组装时,请使用 ROSS 提供的连接套件和端口块。对所有连接螺栓施加规定的扭矩,以确保连接处无泄漏。
- 初始运行期间,定期监测差压表。根据观测到的差压上升率确定元件的更换周期,然后在差压表指示达到更换阈值时更换元件。
- 如果指定使用簧片开关差动表选项,请确认连接到簧片开关的电路符合 ROSS Controls 提供的开关电流和电压规格。
- 如果选择聚碳酸酯碗,请勿使用芳烃溶剂、酮类或酯类进行清洁。这些化学物质会腐蚀聚碳酸酯,导致碗体出现龟裂或在压力下脆性断裂。
- 对于加长型滤杯,请注意其加长部分会超出标准安装范围。安装前请确认滤杯组件下方有足够的间隙。
- 在更换滤芯或维护滤杯之前,请先对过滤器进行泄压和隔离。拆卸滤杯前,务必确认压力为零,以避免系统储存压力不受控制地释放。
保修与全球支持
ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。
ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。
如需产品配置、技术支持和经销商查找服务,请联系 ROSS Controls USA,电话:(800) 438-7677 (1-800-GET-ROSS) 或访问 rosscontrols.com。
如需应用工程支持和更换零件识别,可拨打 1-888-TEK-ROSS 获取技术服务。
