用于离合/制动控制的双阀
DM2® D 系列,自带监控
- 优异耐污性能的提升阀结构
- 高流量、防堵塞消音器
- 专为压机行业有关控制气动离合/制动控制的冗余、动态监控记忆的应用
- 底座安装
用于离合/制动控制的双阀 DM2® D 系列,自监控产品概述

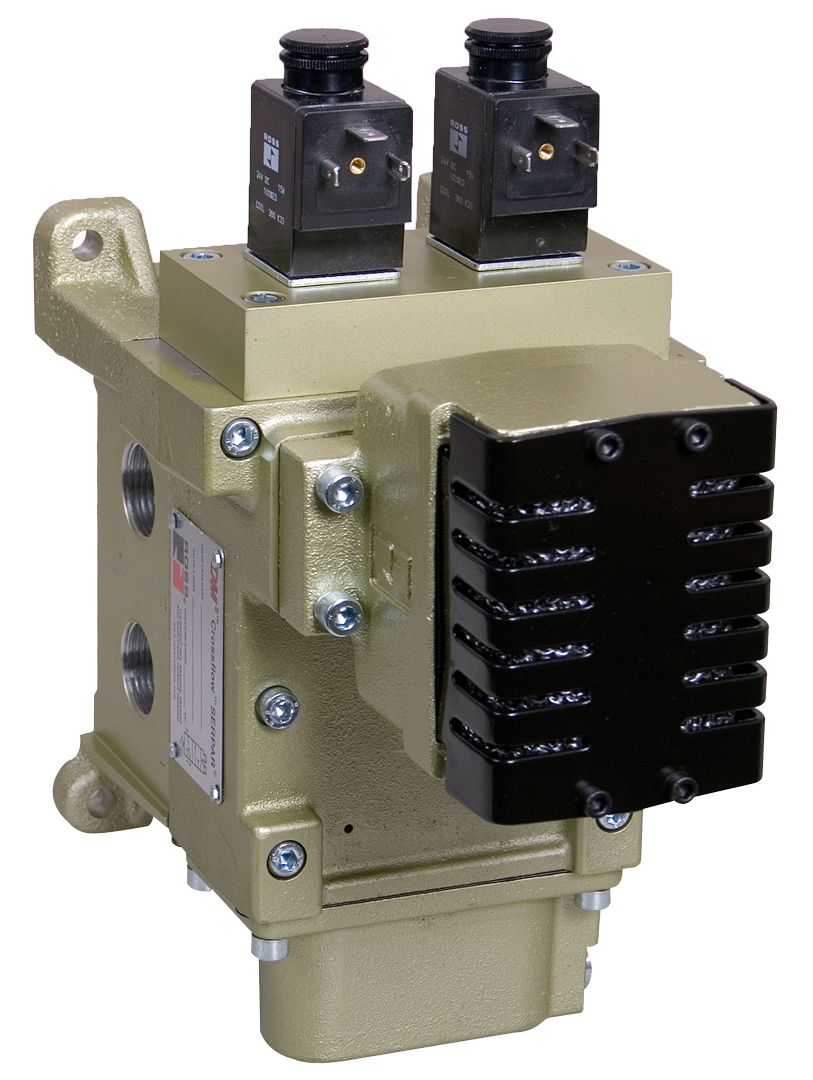

DM2® D 系列双阀是一款获得专利的 3/2 常闭阀(具有中间锁定位置)以 SERPAR® 交叉气流通道为特色,且为提升阀结构。这种结构设计使得阀门具有优异的流量特性和集成化监控功能。该阀门提供动态监控和动态记忆。
动态监控意味着所有监控组件在每个阀门动作周期都会改变状态。如果阀芯动作不同步,阀门将排出下游空气并锁定,禁止进一步操作。
动态记忆是指当发生阀门锁定时,无论空气或电气变化如何,阀门都会保留故障信息。 DM2® 系统只能通过定义的操作/流程重置阀门,并且不会自动重置(关闭和打开阀门)或在关断或者打开供气时重置。这种自动重置会对操作员存在潜在危险。
请参阅侧面和下面的链接,轻松导航和下载用于离合器/制动控制的双阀目录,安装说明和技术数据。此外,您可以选择筛选所有可用选项,以发现满足您要求的理想离合/制动控制双阀。
正在加载...
正在加载...
产品概述
ROSS Controls DM2 D系列是ROSS Controls公司获得专利的自监控双阀系列,专为控制机械压力机及其他关键安全应用中的气动离合器和制动机构而设计。DM2 D系列为3/2常闭阀,具有中间锁定位置,其特点是主阀杆上采用SERPAR横流通道,并配备阀芯和滑阀。这种专利设计不仅提供卓越的流量特性,还集成了监控功能和完整的记忆功能。
DM2 D系列阀门组件在一个阀门中集成了动态监控和动态记忆功能。动态监控是指所有监控组件在每个阀门循环周期内都会改变状态。如果阀门元件的循环不同步,阀门会立即排出下游空气并锁定,从而阻止机器继续运行。动态记忆是指当发生锁定时,无论后续的空气或电气条件如何变化,阀门都会保留故障信息。该系统只能通过预先设定的程序进行复位,并且在断电或断气后不会自动复位。这种永久性故障记忆功能确保潜在危险不会被操作员或安全系统忽略。
DM2 D系列阀门提供五种基本尺寸(2、4、8、12和30),出口尺寸从1/4英寸到2英寸不等,符合最新的行业标准,具备可靠的控制性能、3类和4类阀门以及动态监控功能。这些阀门采用底座安装,带有NPT或G(BSPP)螺纹,底座两侧均设有进出口,方便灵活连接管道。产品已获得CE、DGUV、CSA/UL和TSSA认证。
对于指定离合器/制动控制阀的设计工程师而言,DM2 D系列产品集独立式监控、卓越的耐污性、通过成熟的SERPAR Crossflow技术实现的高流量以及可防止意外复位的专利锁定机制于一体。该组合符合OSHA 29 CFR 1910.217关于机械动力压力机的要求,并达到ISO 13849-1标准中第4类e级性能要求。
主要工程特性
- 全动态监控——所有监控组件在每个阀门循环中都会改变状态,从而持续验证每次动作和停止动作时阀门元件的同步性。元件的异步运动会立即触发锁定并启动下游排气。
- 完全动态记忆功能——阀门在锁定位置会保留故障信息,即使气源断开或电气状态发生变化。复位需要明确的操作,不能通过断电或断气来实现,从而防止操作人员隐瞒危险。
- SERPAR专利横流结构——内部横流通道采用阀芯和滑阀元件,提供卓越的流量特性和固有的故障检测功能。即使某个元件未能关闭,由于横流几何结构,出口压力仍保持在入口压力的1%以下。
- 双阀芯设计,耐污性强- 阀芯结构具有很高的耐污染性,活塞上带有 PTFE 支撑环,无论是否进行在线润滑,都能可靠运行,从而减少受污染环境下的维护间隔。
- 高流量、防堵塞消音器- 所有型号均包含集成式高流量、防堵塞排气消音器,可保持排气能力并防止可能影响阀门响应时间的背压积聚。
- 底座式结构——采用底座安装方式,阀门通过固定螺钉与底座连接。底座两侧的进出水口可灵活连接各种管道。每个组件均包含用于堵住未使用端口的塞子。
- 可选状态指示器- 压力开关状态指示器提供常开和常闭触点,使压力控制系统能够了解阀门处于运行准备状态还是锁定状态。可订购预装件,也可单独添加到任何 DM2 底座上。
- 两级中间先导阀(12 和 30 号) - 对于两种最大的阀门尺寸,中间先导阀增压器可增加先导空气流量,从而实现快速阀门响应,同时保持与较小尺寸相同的电力需求,降低电磁阀电流需求。
- 多种复位选项- 支持远程气动复位、可选电磁阀复位和手动按钮复位,使系统设计人员能够选择最适合其机器控制架构的复位方法。
- 广泛的认证组合- CE 标志符合适用指令,DGUV 认证 (HSM 06008),CSA/UL 认证,以及 TSSA 认证,适用于经过适当测试的阀门配置,满足多个国际司法管辖区的要求。
技术规格
一般规格
| 范围 | 规格 |
| 阀门功能 | 3/2 常闭(带中间锁定位置) |
| 施工设计 | 双阀芯带SERPAR横流通道 |
| 驱动 | 电磁先导控制(两个电磁阀,额定连续工作) |
| 监测 | 内部动态监控,具备完整内存(自监控) |
| 安装 | 底座安装;优选水平安装(阀门位于顶部)或垂直安装(先导电磁阀位于顶部)。 |
| 基本尺码齐全 | 2、4、8、12、30 |
| 端口尺寸(进/出) | 1/4英寸”、“3/8英寸”、“1/2英寸”、“3/4英寸”、“1英寸”、“1-1/2英寸”、“2英寸” |
| 线程选项 | NPT(N 前缀)和 G/BSPP(D 前缀) |
| 流动介质 | 过滤、润滑或非润滑压缩空气(矿物油符合 DIN 51519 标准,粘度等级 32-46) |
| 阀体材料 | 铸铝 |
| 布袋材料 | 聚甲醛和不锈钢 |
| 密封材料 | 布纳-N |
| 最低运行频率 | 至少每月一次,以确保其正常运作 |
| 功能安全数据 | 4类,PL e;B10D:20,000,000;PFHD:7.71x10-9;MTFTD:301.9年(nop:662,400) |
| 安全完整性等级 | SIL 3 |
| 外壳额定值 | IP65 符合 DIN 40050 / IEC 60529 |
| 抗振动/抗冲击性 | 经 BS EN 60068-2-27 标准测试 |
| 电气连接 | EN 175301-803 A型连接器插座(M12,代码005) |
温度等级
温度等级适用于所有DM2系列D型阀门尺寸。介质温度下限(40°F/4°C)要求使用无水压缩空气,以防止内部结冰。
| 配置 | 环境温度 | 介质温度 |
| 所有尺寸 - 常温 | 15 至 120 华氏度(-10 至 50 摄氏度) | 40 至 175 华氏度(4 至 80 摄氏度) |
重要提示:对于温度在 40°F (4°C) 或接近 40°F 的介质,压缩空气必须不含水蒸气,以防止阀门内部结冰,从而影响响应时间。
电气数据(电磁先导阀)
每个阀门配备两个电磁阀,均额定连续工作。基本尺寸 2、4、12 和 30 的电磁阀规格相同;基本尺寸 8 的主先导电磁阀采用更高功率的电磁阀,并配备一个独立的复位电磁阀。压力开关处的电压不得超过 250 伏。
| 电压 | 功耗 |
| 24 VDC(2、4、12、30 型 - 主开关和复位开关) | 每个螺线管额定功率 5.8 瓦(最大功率 6.5 瓦) |
| 120 VAC,50/60 Hz(2、4、12、30 型 - 主开关和复位开关) | 每个螺线管额定功率 5.8 瓦(最大功率 6.5 瓦) |
| 24 VDC(8 号尺寸 - 主电磁阀) | 15瓦 |
| 120 VAC,50/60 Hz(8 号尺寸 - 主电磁阀) | 36 VA 启动,24.6 VA 保持 |
| 24 VDC(8 号尺寸 - 复位电磁阀) | 6.0 瓦 |
| 120 VAC,50/60 Hz(8 号尺寸 - 复位电磁阀) | 15.8 VA 浪涌,10.4 VA 保持 |
流量性能数据
Cv值和权重适用于已安装状态指示器和电磁阀复位装置的完整阀门和底座组件。所列Cv值是进出气(1-2)和排气(2-3)路径的平均值。
| 基本尺码 | 端口尺寸(输入/输出) | 简历(入/出) | Cv(排气) | 重量磅(千克) |
| 2 | 1/4 或 3/8 英寸进,1/4 或 3/8 英寸出 | 2.17 | 3.66 | 5.0 (2.3) |
| 4 | 进1/2英寸,出1/2英寸或3/4英寸 | 2.80 | 6.70 | 6.0 (2.8) |
| 8 | 3/4 英寸内,3/4 英寸或 1 英寸外 | 4.63 | 12.55 | 9.1 (4.2) |
| 12 | 1个进,1个或1.5个出 | 8.86 | 20.78 | 15.5 (7.1) |
| 30 | 1-1/2 英寸进,2 英寸出 | 20.22 | 53.68 | 32.6 (14.8) |
响应时间公式:阀门响应时间(毫秒)= M + F × V,其中 M 为部件运动的平均时间常数,F 为每立方英寸体积的充/排量系数(毫秒),V 为下游体积(立方英寸)。请参考 ROSS 各基本尺寸的响应图表。
认证与合规
| 认证/标准 | 细节 |
| 功能安全 - 类别 | 符合 ISO 13849-1:2015 标准第 4 类 e 性能等级,是控制可靠的气动安全系统的最高等级。 |
| 安全完整性等级 | 符合 IEC 62061:2001 标准的 SIL 3,适用于集成到安全仪表系统中,满足最苛刻的压力机控制架构要求。 |
| 可靠性数据 | B10D:20,000,000 次循环;PFHD:7.71x10-9;MTFTD:301.9 年(基于 nop:每年 662,400 次操作)。 |
| 德国社会事故保险 (DGUV) | 经 DGUV 测试和认证(HSM 06008 - Sicherheit gepruft / 安全测试),满足欧洲职业安全对压力控制的要求。 |
| CE标志 | 带有 CE 标志,符合包括机械指令在内的适用欧盟指令,确认符合欧洲健康、安全和环境要求。 |
| CSA/UL | CSA/UL认证,阀门配置经过适当测试,符合北美电气和安全标准。 |
| TSSA | TSSA(技术标准和安全管理局)认证适用于加拿大司法管辖区内经过适当测试的阀门。 |
| 外壳保护 | 符合 DIN 40050 / IEC 60529 标准的 IP65 防护等级,可为工业环境提供防尘和防水喷射保护。 |
| OSHA合规性 | 设计符合 OSHA 29 CFR 1910.217 对采用气动控制离合器和制动机构的机械动力压力机的要求。 |
典型应用及行业
机械冲压机离合器/制动控制
- 冲压机单行程和连续运行离合器/制动控制,符合 OSHA 29 CFR 1910.217 法规要求的可靠双阀控制,并具备动态监控和记忆功能。DM2 系列 D 满足该法规的所有监控和记忆要求。
- 大吨位输送机离合器/制动器控制需要 4 类 PL e 安全等级,并具有集成动态监控功能,以便在产生危险的压力冲程之前检测到部分阀门故障。
- 高速落料和级进模压生产线,快速响应时间和高排气 Cv 值(30 号尺寸最高可达 53.68)对于在压力机控制时序规范内实现安全制动器接合至关重要。
- 对于需要升级到当前 4 类动态监控标准的旧式双阀伺服机械压力机改造,无需更换压力机底座管道布局。
金属成形和锻造作业
- 锻压控制中,冲击载荷和振动要求阀门采用聚四氟乙烯背衬活塞环和阀芯结构,以在数千万次循环中保持密封完整性。
- 在油雾环境中运行的压印和压花生产线,DM2 系列 D 的润滑空气公差和抗污染阀芯设计确保了持续运行,而不会加速磨损。
- 精密冲裁机具有高循环速率,其中 12 号和 30 号阀门上的两级中间先导系统即使在需要足够流量的情况下,也能提供快速响应时间。
能量隔离和锁定系统
- DM2 系列 D 永久记忆锁定系统可确保在检测到故障后,如果没有积极的手动复位程序,电路将无法恢复,从而为压力机辅助电路的能量隔离提供替代锁定系统。
- 在压力模具和工具夹具上的负载保持气缸应用中,3/2 常闭功能可确保空气供应损失导致气缸立即排气,而不是保持负载。
- 在压力机输送线中,安全区域入口控制系统需要具有完整记忆功能的 4 类双阀,以防止意外重启。
- 液压-气动混合压力机控制,其中气动离合器/制动系统必须满足 4 类隔离要求,而液压回路提供滑块运动控制。
汽车车身修理厂和金属加工
- 汽车车身冲压生产线采用机器人零件传送,其中压力离合器/制动器控制必须与安全 PLC 连接,同时在阀门本身内保持独立的动态监控存储器。
- 管端成型和辊压成型压力机设备,其中吨位较低的压力机可受益于 1/4 至 1/2 英寸端口尺寸的 2 号或 4 号 DM2 系列 D 阀门,并具有完整的 4 类监控。
- 金属建筑板材和屋顶板材压机生产线采用级进模,阀门必须能够承受连续循环工作,每天多个班次以每分钟超过 60 次冲程的速度运行。
订购和型号配置
DM2 D系列采用结构化的型号编号系统。基本尺寸、电压、复位类型和可选配置都编码在型号中,如下所示。
|
DM2系列D型号编号结构: DM2 DNB 42 A 1 1 | | DM2 D 线程基本修订电压复位状态 类型 尺寸 级别 类型指示器 D = 系列 D 螺纹类型:D = G (BSPP) | N = NPT 基本尺码:2 | 4 | 8 | 12 | 30 电压代码:A = 24 VDC B = 110-120 伏交流电,50/60 赫兹 C = 220 VAC,50/60 Hz(美国不可用) D = 12 VDC 复位类型:1 = 远程气动 2 = 螺线管 4 = 手动 状态指示:1 = 带状态指示(压力开关) X = 无状态指示器 M12 连接选项:M12 连接器需添加“005” 例如:DM2DNB42A11 = G 螺纹,4 号,120V 交流电,远程复位,带状态指示灯 |
所有标准DM2系列D型阀门均采用NPT螺纹。如需订购G(BSPP)螺纹,请在DM2前加D前缀(例如,DDM2DNB42A11)。
基本尺寸 2 使用修订级别 B;基本尺寸 4、8、12 和 30 使用修订级别 A。
电压代码 C (220 VAC) 在美国不可用;OSHA 法规将压力机控制电压限制在最大 120 VAC。
状态指示压力开关的触点额定电流为 250 VAC 时 5 安培或 30 VDC 时 5 安培。它可以订购安装在底座上的版本,也可以单独购买(型号 670B94)进行现场安装。
连接器和接线套件需单独订购。预组装的接线盒接线套件(型号 2283H77 至 2289H77)包含三个电磁阀和状态指示器的电缆,并配有 M12 和 DIN 连接器。
防爆电磁先导阀适用于危险场所的印刷车间;有关配置详情,请咨询 ROSS。
按端口尺寸划分的底座型号
| 基本尺码 | 进口 | 出路 | NPT底座 | G 基 | 状态指示器 |
| 2 | 1/4英寸 | 1/4英寸 | 1872C91 | D1872C91 | 不 |
| 2 | 1/4英寸 | 1/4英寸 | 1873C91 | D1873C91 | 是的 |
| 2 | 3/8英寸 | 3/8英寸 | 1874C91 | D1874C91 | 不 |
| 2 | 3/8英寸 | 3/8英寸 | 1875C91 | D1875C91 | 是的 |
| 4 | 1/2英寸 | 1/2英寸 | 1697C91 | D1697C91 | 不 |
| 4 | 1/2英寸 | 1/2英寸 | 1698C91 | D1698C91 | 是的 |
| 4 | 1/2英寸 | 3/4英寸 | 1699C91 | D1699C91 | 不 |
| 8 | 3/4英寸 | 3/4英寸 | 1701C91 | D1701C91 | 不 |
| 8 | 1英寸 | 1英寸 | 1703C91 | D1703C91 | 不 |
| 12 | 1英寸 | 1英寸 | 1705C91 | D1705C91 | 不 |
| 12 | 1英寸 | 1-1/2英寸 | 1707C91 | D1707C91 | 不 |
| 30 | 1-1/2英寸 | 2英寸 | 1709C91 | D1709C91 | 不 |
配件
状态指示器(压力开关)
型号 670B94。阀门处于就绪状态时动作;锁定或入口压力移除时动作停止。提供常开和常闭触点,额定电流为 250VAC 5A 或 30VDC 5A。可订购安装好的版本,也可添加到任何现有的 DM2 底座上。
J型接线盒套件
接线盒组件配有 10 针 MINI 连接器,用于连接客户控制系统;以及四个 5 针 M12 端口,分别用于连接三个电磁阀和状态指示器。每个端口均配有一根 1 米长的电缆。
| 套件编号 | 电缆长度 | 连接器类型 |
| 2283H77 | 5米(16.4英尺) | EN 175301-803 A 型 |
| 2284H77 | 10米(32.8英尺) | EN 175301-803 A 型 |
| 2288H77 | 5米(16.4英尺) | M12 |
| 2289H77 | 10米(32.8英尺) | M12 |
复位阀 - 手动按钮
3/2 常闭式手动按钮复位阀,适用于远程气动复位应用。可选绿色和红色按钮。
| 类型 | 端口尺寸 | 颜色 | NPT模型 | G型 | 简历 |
| 冲洗按钮 | 1/8英寸 | 绿色的 | 1223B1FPG | D1223B1FPG | 0.6 |
| 冲洗按钮 | 1/8英寸 | 红色的 | 1223B1FPR | D1223B1FPR | 0.6 |
| 蘑菇按钮 | 1/8英寸 | 绿色的 | 1223B1MBG | D1223B1MBG | 0.6 |
下游压力监测开关
出厂预设压力开关,用于能量释放验证,设定为 5 psi (0.3 bar) 下降。可选配 EN 175301-803 A 型接头(型号 586A86,1/8 NPT)或 M12 接头(型号 1153A30,1/8 NPT)。用于验证下游压力释放至下一个障碍物的情况。
电气连接器
符合 EN 175301-803 A 型标准的预接线连接器,配有 2 米或 2.5 米长的引线。另有 24VDC 和 120VAC 两种电压等级的带指示灯连接器版本,可提供电磁阀通电状态的视觉指示。
| 类型 | 长度 | 没有光 | 带灯的 24 伏直流电源 | 带灯 120 伏交流电 |
| 预接线,直径 6 毫米 | 2米 | 721K77 | 720K77-W | 720K77-Z |
| 预接线,直径 10 毫米 | 2米 | 371K77 | 383K77-W | 383K77-Z |
| 导管连接器,1/2” NPT | 不适用 | 723K77 | 724K77-W | 724K77-Z |
相关产品及配件
- SERPAR 35 系列带 LG 监控器(183 系列) ——内置监控的双阀,配备气动 LG 监控器,适用于 1/2 至 2 英寸端口应用,无需外部监控硬件即可实现内部锁定。https ://www.rosscontrols.com/en/series/183-double-valves-with-pneumatic-lg-monitor-ports-1-2-to-2
- SERPAR 35 系列带 LG 监控器(184 系列) - 内置监控的双阀,配备气动 LG 监控器,适用于 3/8 至 3/4 英寸端口尺寸。https ://www.rosscontrols.com/en/series/184-double-valves-with-pneumatic-lg-monitor-ports-3-8-to-3-4
- SERPAR 35 系列带 EP 监控器(186 系列) ——内置监控的双阀,配备电控气动监控器、电磁阀复位功能,可用于单路或双路输入信号。https ://www.rosscontrols.com/en/series/186-double-valves-with-electro-pneumatic-ep-monitor
- CrossFlow 35 系列带压力开关(181 系列) ——外部监控双阀,带压力开关,适用于 3/8 至 1-1/2 英寸接口,需客户提供监控系统。https ://www.rosscontrols.com/en/series/181-double-valves-with-pressure-switches-ports-3-8-to-1-1-2
- 管道法兰套件(2839 系列) - 包含所有必需密封件和安装螺栓的连接管道套件,用于 SERPAR 和 CrossFlow 双阀的直列式安装。https ://www.rosscontrols.com/en/series/2839-piping-flange-kits
- 液氧锁定阀- 符合 OSHA 1910.147 标准的能量隔离锁定阀,用于压力机维护期间的气动系统锁定/挂牌。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
常见问题解答 (FAQ)
问:双阀动态监测和静态监测有什么区别?
答:静态监测仅在循环的特定点(通常是启动时)检查阀门状态。而动态监测(如DM2 D系列所采用的)则验证阀门的两个元件在每次动作和停止时状态是否发生变化。这意味着,如果某个阀门元件在运行过程中卡在开启位置,则会在发生故障的同一循环中被检测到,而不是在后续的测试循环中。
问:动态记忆对印刷机控制安全意味着什么?
答:动态记忆功能意味着即使气源或电源中断后再重新接通,阀门仍能保持锁定状态。而普通记忆功能的阀门可以通过循环气源来复位,这可能会掩盖操作人员发现的故障。DM2 D系列阀门只能通过手动、气动或电磁复位操作来复位,从而确保所有锁定事件都能被识别和处理。
问:DM2 系列 D 是否符合 OSHA 29 CFR 1910.217 标准?
答:是的。美国职业安全与健康管理局 (OSHA) 29 CFR 1910.217 针对机械动力压力机的规定要求气动离合器/制动阀必须具备冗余性、动态监控和记忆功能。DM2 系列 D 型阀在一个独立的阀组件中集成了这三项功能,无需额外的外部监控硬件即可满足这些要求。
问:DM2 系列 D 达到怎样的安全等级和性能水平?
答: DM2 D系列产品符合ISO 13849-1:2015标准第4类e级性能等级和IEC 62061:2001标准SIL 3级安全等级。这些是气动控制元件的最高安全等级。其功能安全数据为:B10D = 20,000,000次循环;PFHD = 7.71x10-9;MTFTF = 301.9年。
问:阀门锁定期间,残余出口压力如何变化?
答:当DM2系列D阀因阀元件运动不同步而发生锁定时,横流通道的几何结构可确保出口压力降至入口压力的1%以下。这种快速泄压可防止压离合器在故障情况下接合。
问:有哪些端口尺寸可供选择?我应该选择哪种基本尺寸?
A:基本尺寸 2 适用于 1/4 英寸和 3/8 英寸接口,进/出流量系数 (Cv) 为 2.17。基本尺寸 4 适用于 1/2 英寸和 3/4 英寸接口,进/出流量系数 (Cv) 为 2.80。基本尺寸 8 适用于 3/4 英寸和 1 英寸接口,进/出流量系数 (Cv) 为 4.63。基本尺寸 12 适用于 1 英寸和 1-1/2 英寸接口,进/出流量系数 (Cv) 为 8.86。基本尺寸 30 适用于 1-1/2 英寸和 2 英寸接口,进/出流量系数 (Cv) 为 20.22。请根据压机离合器的流量和可接受的充气/排气时间选择合适的流量系数 (Cv)。
问:有哪些重置方法?
答:有三种复位方式可供选择:远程气动复位(代码 1),使用一个 3/2 常闭复位阀,向复位口施加相当于进气口的气压;电磁复位(代码 2),使用一个额定用于间歇工作的电磁阀;以及手动复位(代码 4),使用直接安装在阀门上的封装式按钮执行器。电磁复位选项不得持续通电,否则可能导致烧毁。
问:DM2系列D阀能否在不进行在线润滑的情况下运行?
答:是的。活塞上的聚四氟乙烯(PTFE)支撑环使阀门能够在有或无在线润滑的情况下运行。如果使用润滑剂,则必须是苯胺点在180°F至220°F之间、粘度为ISO 32或更低的石油基润滑剂。必须避免使用磷酸盐类添加剂。
问:工作压力范围是多少?不同尺寸的机器工作压力范围是否不同?
答:基本尺寸 2 的工作压力范围为 45 至 150 psig(3.1 至 10.3 bar)。基本尺寸 4、8、12 和 30 的工作压力范围为 30 至 120 psig(2.1 至 8.3 bar)。低于最低压力运行会导致阀芯行程不完全,从而造成监测响应不可靠。
问:DM2 系列 D 需要多久循环一次才能确保正常工作?
答:阀门必须至少每月循环一次。此项要求确保所有阀门元件、先导阀和监控组件定期进行全范围运动,防止因粘滞或污染物积聚而导致异步运行。
问:电磁阀和状态指示器需要什么样的接线?
答:标准阀门在每个电磁阀处均采用 EN 175301-803 A 型 DIN 连接器。如需 M12 连接,请添加选件代码 005。ROSS J-Box 接线套件组件简化了接线,它提供一个 10 针 MINI 连接器连接到客户的控制系统,并带有四个 M12 端口,分别用于连接三个电磁阀和状态指示器。
问:DM2 D系列是否有3D CAD模型?
答:是的。所有DM2系列D配置的CAD模型均可通过ROSS Controls网站rosscontrols.com下载,无需手动标注尺寸即可直接集成到机械设计软件中。
安装和维护指南
- 底座可水平安装,阀体朝上;也可垂直安装,先导电磁阀朝上。这些安装方式可确保良好的排水和一致的先导响应时间。
- 在 DM2 系列 D 的上游安装 5 微米过滤器,以防止污染物干扰阀芯密封和横流通道运行。
- 对于远程气动复位,请使用 1/8 英寸气管连接复位气源,气源来自一个 3/2 英寸常闭复位阀。复位压力必须等于入口压力。
- 调试前,请确认入口压力在额定范围内:2 号尺寸为 45 至 150 psig,4 至 30 号尺寸为 30 至 120 psig。
- 请勿限制排气口或安装尺寸过小的消音器。消音器的流量必须等于或大于阀门排气 Cv 值,以防止背压。
- 仅当两侧都要连接时,才移除未使用的进出水口的管塞。将提供的塞子安装到任何未使用的端口,以防止污染物进入。
- 安装完成后,在连接到压机离合器/制动器之前,执行完整的启动和停止循环,以验证状态指示器操作并确认阀门已退出准备运行状态。
- 对于电磁复位型号,复位电磁阀应仅间歇通电。持续通电会导致复位电磁阀烧毁。复位信号应以瞬时脉冲形式施加。
- 根据制造商的规范,至少每月对阀门进行一次循环操作,以验证其功能是否正常。
- 如果阀门处于锁定状态,请先找出并纠正根本原因,然后再进行重置。断开并重新连接气源并不能重置阀门,必须进行专门的重置操作。
保修与全球支持
ROSS Controls 为所有 DM2 系列 D 产品提供一年保修,保修范围涵盖自购买之日起的材料和工艺缺陷。如果产品遭受误用、滥用、维护不当、改装或篡改,则保修失效。
ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。
如需产品配置、技术支持和经销商定位服务,请联系 ROSS Controls USA,电话:+1-248-764-1800 或技术服务,电话:1-888-TEK-ROSS (835-7677),或访问 rosscontrols.com。
如需完整的技术数据、尺寸图、CAD 模型和响应时间图表,请访问 ROSS Controls DM2 系列 D 产品页面或致电 ROSS Controls (800) GET-ROSS (438-7677)。
下载产品目录: https://www.rosscontrols.com/en/series/52-double-valves-for-clutch-brake-control
