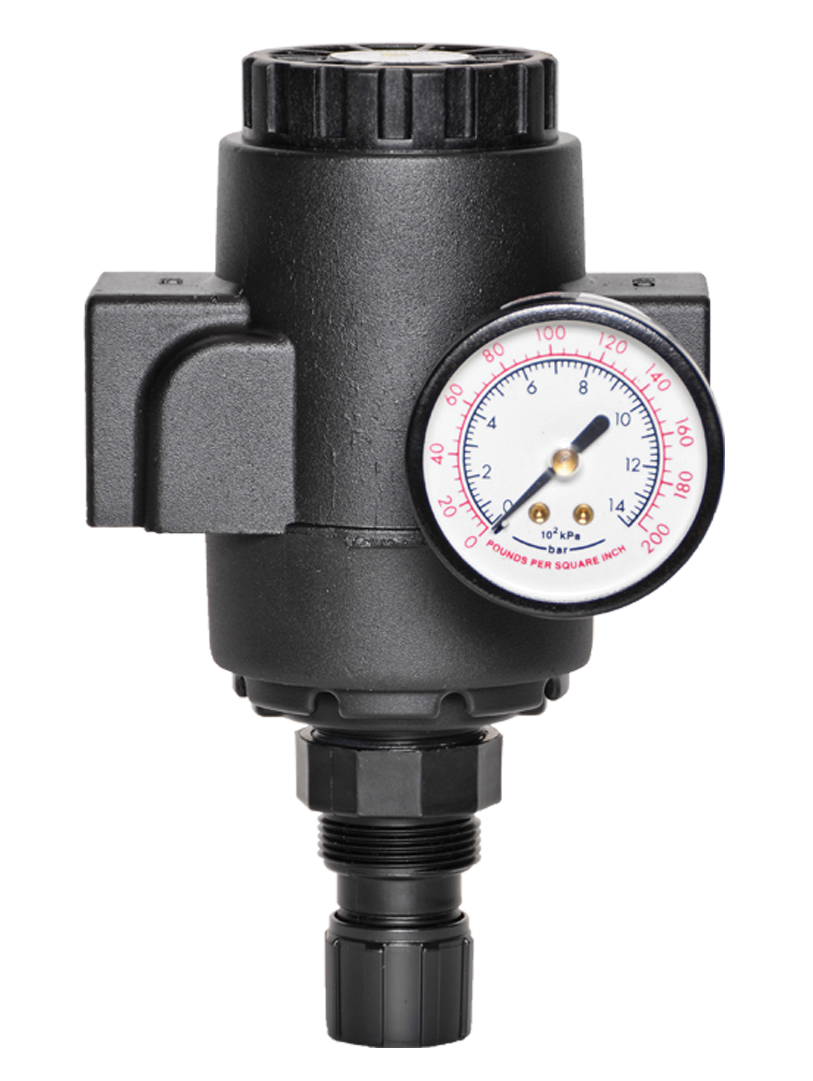

产品概述
ROSS Controls 是一系列高容量直列式精密压力调节器,专为需要精确、可重复压力控制的大流量气动系统而设计,流量最高可达 800 scfm (22656 l/min)。该系列产品提供 3/4 英寸、1 英寸、1-1/4 英寸和 1-1/2 英寸的接口尺寸,可接受高达 300 psig (21 bar) 的入口供气压力,并提供 15 至 250 psig (1 至 17 bar) 的调节出口压力。
该系列产品的核心是与ROSS精密调压器家族相同的精密隔膜机构:一个小型阀座与一个大型隔膜感应区域配合工作。这种几何结构赋予了调压器对下游压力变化的高度灵敏度,即使在中央供水站和生产主管道等高流量工况下,也能将设定压力保持在3 psig (0.2 bar)以内,从而实现精准调压。其结果是,在高流量需求下,多个下游回路能够同时获得稳定的工作压力,而不会像标准调压器那样出现明显的压力下降。
该系列产品设计为直列式调压器,因此是中央供气站、生产主管道以及模块化歧管安装不便的设施级压力调节系统的理想选择。铝制阀体在大口径端口下具有耐腐蚀性和轻量化优势,而锌制阀盖和乙缩醛阀帽则能有效抵御压缩机房和FRL机房附近常见的腐蚀性油雾环境。
该系列产品可在高达 175°F (79°C) 的温度下运行,因此无需特殊密封件即可安装在工业设施的较温暖区域,例如熔炉、烤箱附近或炎热的户外环境中。所有端口尺寸均提供 NPTF 和 G (BSPP) 两种螺纹标准。
主要工程特性
- 最高流量精度调节- 通过 1-1/2 英寸端口配置提供高达 800 scfm (22656 升/分钟) 的流量,使该系列成为 ROSS FRL 产品线中流量最高的在线精密调节器,适用于中央供气总管和大型生产机器。
- 扩展温度范围- 标准配置可在 175 华氏度 (79 摄氏度) 的环境和介质温度下运行,比微型和全尺寸精密系列高 50 华氏度,无需特殊密封或配置即可在较温暖的工业场所安装。
- 精密隔膜设计- 小型阀座和大型隔膜感应面积,在从零需求到 800 scfm 的所有流量条件下,可将调节压力保持在 3 psig (0.2 bar) 以内,为多回路供气系统提供稳定的压力。
- 直通式安装- 直接在 3/4” 至 1-1/2” 管道系统中进行直通式管道安装,无需单独的歧管或模块化安装结构,使其成为中央供气和总管级压力调节的自然选择。
- 高入口压力等级- 可接受高达 300 psig (21 bar) 的入口供气压力,可容纳高压储罐和集管,同时向下游系统提供受控的精确工作压力。
- 两种标准压力范围- 提供 15-200 psig (1-13.8 bar) 和 15-250 psig (1-17.2 bar) 配置,以满足标准和高压应用要求。
- 自泄压设计- 标准自泄压设计允许下游压力在设定点降低时通过调节器本体释放,从而无需在大多数中央供水配置中单独设置下游泄压阀。
- 铝制本体结构- 3/4 英寸至 1-1/2 英寸端口尺寸的铝制本体与大端口尺寸的铸铁本体相比,具有耐腐蚀性和重量减轻的优点,便于安装在顶部或墙壁安装的中央供水位置。
- 大压力表接口- 前后均设有 1/4" NPT 压力表接口,可安装兼容的压力表;可选的压力表读数范围为 0 至 200 psig(0 至 14 bar),可在调节器本体处监测出口压力。
- NPTF 和 G 螺纹标准- 所有端口尺寸均提供 NPTF 和 G (BSPP) 螺纹标准,以兼容北美和国际管道系统,适用于大型安装尺寸。
技术规格
一般规格
| 范围 | 规格 |
| 系列 | 高容量精度 |
| 建造 | 横膈膜,自泄 |
| 安装 | 排队 |
| 端口尺寸 | 3/4英寸”、“1英寸”、“1-1/4英寸”、“1-1/2英寸” |
| 螺纹类型 | NPTF(美国)和 G(BSPP/ISO) |
| 最大流量 | 800 scfm (22656 升/分钟) |
| 入口压力(最大值) | 300 psig(21 巴) |
| 出口压力范围(标准) | 15 至 200 psig(1 至 13.8 bar) |
| 出口压力范围(可选) | 15 至 250 psig(1 至 17.2 bar) |
| 压力表接口 | 1/4” NPT,前后 |
| 压力表(可选) | 0 至 200 psig(0 至 14 bar) |
| 面板安装孔 | 直径 1-3/16 英寸(30 毫米) |
| 流动介质 | 过滤压缩空气 |
| 身体材料 | 铝 |
| 帽盖和旋钮材料 | 缩醛 |
| 穹顶材料 | 锌 |
| 密封材料 | 丁腈橡胶(标准) |
| 阀门材料 | 黄铜 |
| 阀帽材料 | 尼龙 |
| 尺寸 - 3/4" 和 1" 接口(长 x 高 x 宽,不含厚度) | 4.4英寸 x 4.6英寸 x 2.4英寸(111毫米 x 112毫米 x 62毫米) |
| 深度 - 3/4 英寸和 1 英寸端口 | 2.8英寸(71毫米) |
| 重量 - 3/4" 和 1" 端口(规格较小) | 2.0磅(0.91公斤) |
| 尺寸 - 1-1/4" 和 1-1/2" 端口(长 x 高 x 宽,不含厚度) | 4.9 英寸 x 4.9 英寸 x 2.1 英寸(124 毫米 x 125 毫米 x 54 毫米) |
| 深度 - 1-1/4 英寸和 1-1/2 英寸端口 | 2.8英寸(71毫米) |
| 重量 - 1-1/4" 和 1-1/2" 端口(不含规格) | 2.38磅(1.08公斤) |
| 压力精度 | 设置保持在 3 psig (0.2 bar) 以内 |
温度等级
该系列产品的工作温度比微型和全尺寸精密系列产品更高,环境温度和介质温度上限均为 175 华氏度(79 摄氏度),因此可以安装在工业设施的较温暖区域。
| 配置 | 环境温度 | 介质温度 |
| 标准型(丁腈橡胶密封圈)- 3/4" 至 1-1/2" 端口 | 40 至 175 华氏度(4 至 79 摄氏度) | 40 至 175 华氏度(4 至 79 摄氏度) |
流量性能数据
流量性能是在 91 psig (6.3 bar) 的入口压力下测得的。最大流量为 800 scfm,对应的端口尺寸为 1-1/2 英寸。端口尺寸越小,流量越大。
| 端口尺寸 | 最大流量 scfm(升/分钟) | 入口压力 psig | 出口压力 psig(bar) | 重量磅(千克) |
| 3/4英寸 | 约200(5664) | 300 最大值 | 15-200 (1-13.8) 标准 | 2.0 (0.91) |
| 1英寸 | 约400 (11328) | 300 最大值 | 15-200 (1-13.8) 标准 | 2.0 (0.91) |
| 1-1/4英寸 | 约600 (16992) | 300 最大值 | 15-200 (1-13.8) 标准 | 2.38 (1.08) |
| 1-1/2英寸 | 800(22656) | 300 最大值 | 15-200 (1-13.8) 标准 | 2.38 (1.08) |
认证与合规
| 认证/标准 | 细节 |
| 螺纹标准 | NPTF 符合 ANSI/ASME B1.20.3 和 G (BSPP) 符合 ISO 228-1。 |
| 材料标准 | 铝制阀体、锌制阀盖、黄铜阀门和丁腈橡胶密封件符合标准工业压缩空气组件材料要求。 |
| CE标志资格 | 本产品设计符合欧盟机械指令。请咨询 ROSS Controls 获取具体的 CE 文件。 |
典型应用及行业
中央压缩空气供应和分配
- 工厂级中央供气精密调节器安装在进入生产区域的压缩空气总管上,将储气罐压力(通常为 150-200 psig)降低到工厂工作压力(通常为 90-125 psig),为所有下游区域提供高流量和严格的压力精度。
- 主要生产机器的供气调节,其中单个大孔径精密调节器为整个机器的气动系统提供服务,即使总需求变化很大,也能确保该机器上所有执行器和工具的工作压力保持一致。
- 制造单元中的多机区供水调节,其中一台系列单元为一组以相同调节压力运行的机器提供供水,并具有足够的流量能力来满足同时出现的峰值需求。
- 在将压缩机房出口分配到设施总管之前进行调节,其中来自该系列的稳定出口压力可防止下游执行器和工具因压缩机压力循环而引起的性能变化。
- 高压气瓶歧管调节装置,适用于工业过程和实验室环境中的氮气、氩气或压缩空气气瓶,可在高流量下将储存压力降低至工艺工作压力。
大型生产机械
- 传送线和柔性制造系统中央空气供应调节装置,通过单个系列单元为整个生产线上的数十个执行器、气缸和气动工具提供服务。
- 适用于大型冲压成型机的气动气垫、平衡系统和模具更换执行器的压力管路供气调节,其中 1-1/2” 系列的高流量能力可满足快速气垫补充需求。
- 注塑机的空气供应调节,用于模具执行器、顶出系统和型芯拉拔,其中机器执行器总需求量高,需要在机器的主进气口处安装大孔径精密调节器。
- 工业机器人单元供电调节,适用于多机器人装置,其中单元内的所有机器人均由一个公共的调节供电点供电,因此需要高流量容量和严格的压力精度,以确保机器人性能的一致性。
- 喷漆室和喷涂线主供气调节,其中多个喷枪或喷轴的雾化压力均匀性需要在供气总管处安装高容量精密调节器。
流程工业和重工业
- 钢铁厂和金属加工压缩空气供应调节装置,适用于轧制、成型和热处理生产线气动系统,其扩展的 175 华氏度 (79 摄氏度) 温度等级允许在高温轧机环境中安装。
- 铸造厂和铸造厂的供气规范,适用于气动砂处理、芯部吹气和模型执行器系统,这些系统需要高流量和耐受较高的环境温度。
- 化工和石化厂的仪表和公用空气总管的空气供应调节,其中高流量精确调节可确保大型阀门定位器和执行控制阀的稳定先导气压。
- 造纸厂和加工生产线的供气调节,用于高速造纸和包装机械中的气动执行器、压辊装载系统和张力控制装置。
- 采矿和矿物加工供应法规适用于需要在工艺工作压力下使用高流量精密空气的大口径气力输送、筛分和分离设备。
航空航天和国防制造
- 大型飞机装配夹具和工装的供气调节装置,可同时为大型机身装配工装上的数百个气动夹具、铆接工具和装配执行器提供稳定、精确的气压。
- 航空航天结构试验设施的供气调节,适用于气动载荷施加系统和驱动试验夹具,需要在高流量下实现可追溯、有记录的调节压力。
- 国防系统装配线供应调节,其中大容量气动工具回路需要在高度可变的需求周期内保持设定点 3 psig 的精确压力。
订购和型号配置
ROSS 型号按端口尺寸和压力范围划分。提供两种标准范围:15-200 psig 和 15-250 psig。G 螺纹型号以 C 为前缀。
|
型号示例: 5213D5017 - 3/4" NPTF,15-200 psig 范围 5213D6017 - 1英寸NPTF,15-200 psig范围 5213D7017 - 1-1/4" NPTF,15-200 psig 范围 5213D8017 - 1-1/2" NPTF,15-200 psig 范围 5214D5017 - 3/4" NPTF,15-250 psig 范围 5214D6017 - 1英寸NPTF,15-250 psig范围 5214D7017 - 1-1/4" NPTF,15-250 psig 范围 5214D8017 - 1-1/2" NPTF,15-250 psig 范围 前缀 C = G (BSPP) 螺纹(例如,C5213D5017 = 3/4" G,15-200 psig) 5213 = 15-200 psig 压力范围系列 5214 = 15-250 psig 压力范围系列 D = 高容量车身标识 5/6/7/8 = 端口尺寸代码(5=3/4,6=1,7=1-1/4,8=1-1/2”) 017 = 配置代码 |
标准压力范围:5213 系列型号为 15 至 200 psig(1 至 13.8 bar)。5214 系列型号的压力范围可扩展至 250 psig。
G(BSPP)螺纹型号以前缀C标识(例如,C5213D5017)。订购前请确认所需的螺纹标准。
压力表接口前后均为 1/4” NPT;当压力表仅安装在一个位置时,请堵住未使用的接口。
虽然该系列产品主要用于这些大口径管道的直列式安装,但可以通过 1-3/16 英寸(30 毫米)的开孔进行面板安装。
如需标准产品目录之外的特殊压力范围或特定应用配置,请联系 ROSS Controls。
标准型号
| 端口尺寸 | 线 | 压力范围 psig(bar) | 型号 |
| 3/4英寸 | NPTF | 15-200 (1-13.8) | 5213D5017 |
| 1英寸 | NPTF | 15-200 (1-13.8) | 5213D6017 |
| 1-1/4英寸 | NPTF | 15-200 (1-13.8) | 5213D7017 |
| 1-1/2英寸 | NPTF | 15-200 (1-13.8) | 5213D8017 |
| 3/4英寸 | NPTF | 15-250 (1-17.2) | 5214D5017 |
| 1英寸 | NPTF | 15-250 (1-17.2) | 5214D6017 |
| 1-1/4英寸 | NPTF | 15-250 (1-17.2) | 5214D7017 |
| 1-1/2英寸 | NPTF | 15-250 (1-17.2) | 5214D8017 |
配件
压力表
该系列产品提供量程为 0 至 200 psig(0 至 14 bar)的压力表,适用于 1/4 英寸 NPT 螺纹接口。可根据安装布局要求安装在前部或后部接口。
上游颗粒过滤器
ROSS Controls 大容量在线过滤器可用于上游安装,为大口径中央供水应用中的系列阀座和隔膜提供 5 微米颗粒物保护。
相关产品及配件
- 121系列全尺寸精密调压器- 模块化精密调压器,适用于1/4英寸至3/4英寸接口,流量可达155 scfm,适用于低流量精密应用。https ://www.rosscontrols.com/en/series/121-full-size-precision-series
- 122系列MD4精密调压器- MD4模块化精密调压器,适用于3/8英寸至3/4英寸接口,流量可达170 scfm,适用于MD4 FRL歧管系统。https ://www.rosscontrols.com/en/series/122-md4-precision-series
- 126系列大容量远程先导调节器- 适用于3/4英寸至2英寸接口的大容量直列式远程先导调节器,流量可达4000 scfm,用于远程压力设定点调节。https ://www.rosscontrols.com/en/series/126-high-capacity-series-remote-pilot-reg
- 120系列微型精密调压器- 适用于1/8英寸和1/4英寸接口的微型在线精密调压器,流量可达40 scfm,适用于仪器和工具应用。https ://www.rosscontrols.com/en/series/120-miniature-precision-series
- ROSS 大容量过滤器- 用于高流量中央供水系统中上游颗粒物去除的大口径在线过滤器。https ://www.rosscontrols.com/en/categories/filters
- ROSS 大容量润滑器- 用于高流量工具供油回路的大口径在线润滑器,可添加油雾。https ://www.rosscontrols.com/en/categories/lubricators
常见问题解答 (FAQ)
问:哪些应用需要像该系列这样的大容量精密稳压器?
答:本系列产品适用于同时需要高流量(155 scfm 以上)和高精度压力(3 psig 以内)的应用场景。典型应用包括:为多个回路供气的中央压缩空气供应站、主生产设备总管、大口径输送管线供气,以及任何标准精密调压器流量不足而标准大流量调压器精度无法满足要求的应用。
问:该系列与 121 系列有何不同?
答:该系列产品通过更大的端口尺寸(3/4” 至 1-1/2” 对比 1/4” 至 3/4”)提供更高的流量(最大 800 scfm 对比 155 scfm),采用直列式而非模块化安装,并且额定环境温度更高(175°F 对比 125°F)。两个系列均保持 3 psig 的压力精度。对于中等流量的模块化 FRL 站集成,请选择 121 系列;对于高流量的直列式中央供气或总管级调节,请选择该系列。
问:该系列产品的最大流量是多少?
答:该系列产品通过 1-1/2 英寸端口配置可提供高达 800 scfm (22656 升/分钟) 的流量。这是 ROSS 精密调压器系列中流量最高的型号。对于需要超过 800 scfm 流量且精度要求较高的应用,请咨询 ROSS Controls 以获取针对特定应用的解决方案。
问:最大入口压力是多少?
答:该系列产品可接受的入口压力最高可达 300 psig(21 bar),与 120 和 121 系列相同。标准出口压力范围为 15 至 200 psig,扩展量程型号的出口压力范围为 15 至 250 psig。
问:其工作温度范围是多少?与其他精密调压器系列相比如何?
答:该系列产品的工作温度范围为 4°C 至 79°C(40°F 至 175°F),比 120、121 和 122 系列(最高工作温度为 125°F)高出 50°F。这种更宽的温度耐受范围是标准配置的一部分,无需特殊的密封件,因此该系列产品适用于高温轧机环境、温暖气候下的户外安装以及靠近热源的场所。
问:该系列产品是模块化安装还是在线安装?
答:该系列产品设计用于 3/4 英寸至 1-1/2 英寸管道系统的直列式安装,不采用模块化歧管安装方式。对于端口尺寸为 3/4 英寸及以下的模块化 FRL 组件,建议使用 121 系列(标准全尺寸平台)或 122 系列(MD4 平台)。
问:有哪些压力范围可供选择?
答:标准压力范围有两种:5213D 系列为 15 至 200 psig(1 至 13.8 bar),5214D 系列为 15 至 250 psig(1 至 17.2 bar)。为获得最佳弹簧灵敏度和调节精度,出口压力范围规格应与目标工作压力相匹配。
问:在高流量下,压力调节的精度如何?
答:该系列产品在从零需求到最大额定流量的整个流量范围内,都能将压力维持在设定值 3 psig (0.2 bar) 以内。这种精度得益于所有 ROSS 精密调压器均采用的小阀座、大隔膜传感结构,并针对更大的流量路径进行了相应的缩放。
问:该系列产品上游需要什么样的过滤?
答:建议使用至少 5 微米的上游过滤器,以保护精密阀座。对于该系列的大口径端口,应使用 ROSS Controls 的大容量在线过滤器。请联系 ROSS Controls,以选择与该系列端口尺寸相匹配的合适过滤器型号。
问:该系列产品是否可用于压缩空气以外的气体?
答:该系列产品额定用于压缩空气。鉴于其铝制外壳和丁腈橡胶密封件,氮气和其他惰性干燥气体可能兼容,但必须针对每种应用向 ROSS Controls 进行验证,包括确认材料兼容性和系统安全要求。
问:所有端口尺寸是否都同时提供 NPTF 和 G 螺纹选项?
答:是的。所有系列端口尺寸(3/4英寸至1-1/2英寸)均提供NPTF和G(BSPP)螺纹选项。G螺纹型号的型号名称中带有C前缀。订购前请确认安装管道系统所需的螺纹标准。
问:该系列产品的物理尺寸是多少?
答: 3/4英寸和1英寸接口型号的尺寸为4.4英寸 x 4.6英寸 x 2.4英寸(111毫米 x 112毫米 x 62毫米),不含压力表重量为2.0磅(0.91千克)。1-1/4英寸和1-1/2英寸接口型号的尺寸为4.9英寸 x 4.9英寸 x 2.1英寸(124毫米 x 125毫米 x 54毫米),不含压力表重量为2.38磅(1.08千克)。在管道布局和支架设计中必须考虑这些尺寸。
安装和维护指南
- 将该系列设备安装在压缩空气供应管道系统中易于操作的位置,以便调整设定点和读取压力表。
- 在较大的端口尺寸处,由于较高的流速可能会带入颗粒物,因此应安装至少 5 微米的上游颗粒过滤器,以保护精密阀座免受污染。
- 确保进水压力不超过 300 psig (21 bar)。超过最大进水压力可能会损坏隔膜和阀座组件。
- 在管道系统中,应独立支撑该系列装置。切勿让管道重量和热膨胀载荷作用于调节器本体连接处。
- 安装调节器时,应确保调节旋钮便于进行设定点调整。为获得最佳隔膜性能,建议垂直安装,且穹顶朝上。
- 顺时针旋转调节旋钮可增加出口压力,逆时针旋转可降低出口压力,从而设定所需的出口压力。使用校准过的压力表,通过前部或后部的 1/4 英寸 NPT 压力表接口进行验证。
- 当仅安装一个压力表时,应使用 1/4 英寸 NPT 螺塞堵住未使用的压力表接口。在中央供气压力下,敞开的压力表接口意味着大量不受控制的空气泄漏。
- 确认系统管道的流量能力(管道内径、管道长度、管件)足以满足安装管道尺寸下该系列产品的最大额定流量。管道尺寸过小会降低有效流量,无论调压器额定流量如何。
- 将环境温度保持在 4 至 79 摄氏度(4 至 175 华氏度)之间。该系列丁腈橡胶密封件在标准配置下即可满足此扩展温度范围的要求。
- 在安装位置进行调试压力测试:验证零流量(无下游需求)和满下游需求时的出口压力,以确认在实际系统条件下满足 3 psig 的精度规范。
保修与全球支持
ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。
如需获得 ROSS Controls USA 提供的系列中央供电应用的技术和应用工程支持,请致电 (800) 438-7677。
ROSS Controls 在加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,可提供全球支持。
访问 rosscontrols.com 获取该系列产品的技术数据、尺寸图、应用说明和经销商定位服务。
