高容量系列
端口尺寸 3/4" 至 1";流量达到 270 scfm(7646 升/分钟)
- 管式安装
- 活塞式减压阀

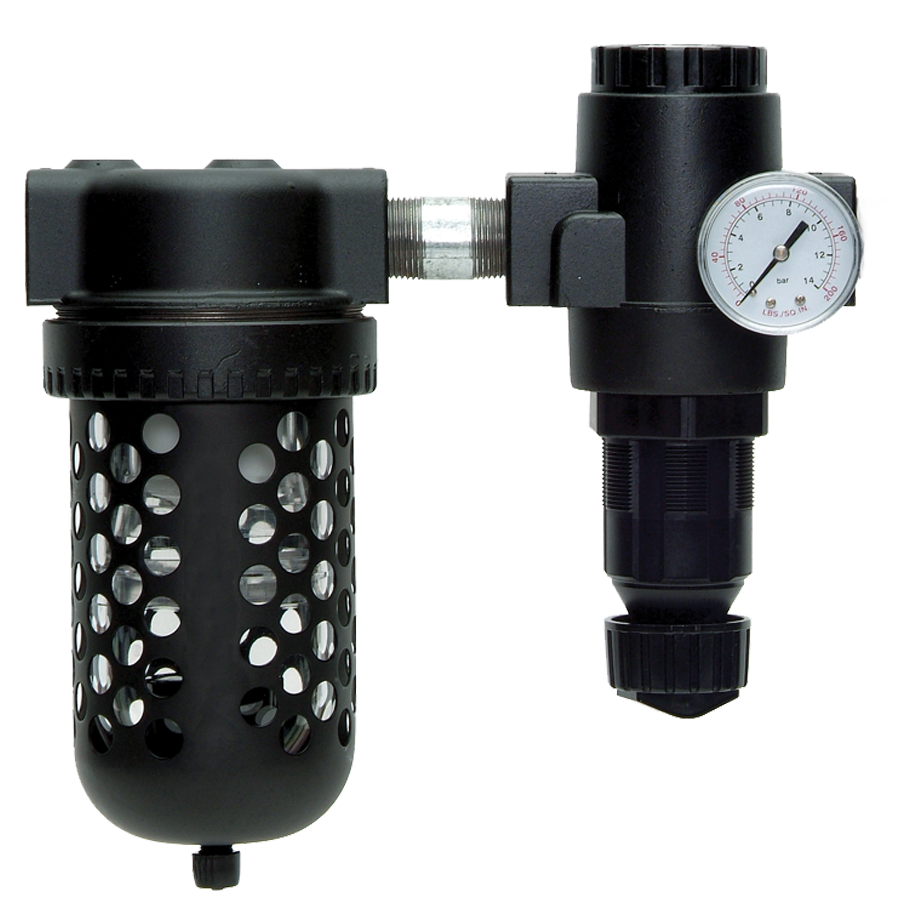

- 带钢防碎罩的聚碳酸酯塑料滤杯,或带透明视镜的锌滤杯
- 自动排水,或手动排水过滤器
高容量系列过滤减压阀产品概述
高容量系列过滤减压阀设计用于管式安装,提供高容量空气质量控制。它们具有活塞式减压阀,确保精确的气压控制。您可以根据您的具体要求,选择带有钢制防碎罩的聚碳酸酯塑料滤杯或带有透明视镜的锌滤杯。
对于过滤器维护,您可以选择选择自动或手动排水装置,为您的空气质量控制需求提供灵活性。高容量系列过滤减压阀为高容量应用中的高效空气质量管理提供了可靠且适应性强的解决方案。
请参阅侧面和下面的内容了解更多信息。高容量系列过滤减压阀目录、安装说明和技术数据。此外,您还可以选择筛选满足您要求的所有可用高容量系列过滤减压阀。
正在加载...
正在加载...
产品概述
ROSS Controls 全尺寸过滤器/调压器是一款模块化安装的集成式空气处理单元,集过滤和压力调节功能于一体,适用于端口尺寸从 1/4 英寸到 3/4 英寸、流量要求高达 138 scfm (3906 升/分钟) 的气动系统。其模块化安装结构使其能够与 ROSS 润滑器和独立过滤器单元一起组装成完整的 FRL 系统,从而打造出结构紧凑、功能多样且管路布置极简的空气处理组件。
活塞式调压器可提供高达 125 psig (9 bar) 的可调出口压力,并在整个流量范围内提供稳定的调节压力。与小系列产品相比,该系列产品具有更高的出口压力能力,使其适用于需要高于 100 psig 压力的气动应用,包括夹紧、压制和高力驱动回路。8 盎司 (240 毫升) 的储液罐容量可满足 3/4 英寸端口气动回路和长时间生产运行所需的高冷凝液量。
可选的冷凝器壳体包括:带钢制防碎罩的聚碳酸酯塑料壳体,用于在标准环境下进行冷凝水的目视监测;以及带透明尼龙视镜的锌制壳体,适用于需要更高最大压力(200 psig)或更强耐化学腐蚀性的安装环境。提供自动排水和手动排水两种配置。配备压力调节锁定钥匙,可防止未经授权的压力变化,从而确保共享设备环境中的工艺一致性和安全性。
该系列产品适用于各种工业气动应用,包括机床主气源、重型自动化设备、大直径气缸回路和生产线,其中 3/4 英寸或更小的端口连接和 138 scfm 的流量容量符合主回路要求。
主要工程特性
- 模块化安装,兼容 FRL - 使用模块化接口连接,与 ROSS 润滑器和过滤器单元组装成完整的 FRL 系统,消除了中间管道连接,减少了整体装配长度和泄漏点。
- 活塞式调压器,压力可达 125 psig (9 bar) - 比小系列装置更高的出口压力范围,除了需要高达 125 psig 调节压力的标准驱动应用外,还支持夹紧、压制和高力气动回路。
- 聚碳酸酯碗,带钢制防碎罩- 透明的聚碳酸酯碗可连续目视检查冷凝液位和元件状况;钢制防碎罩可在碗破裂时容纳碎片,这是许多工业规范中的一项安全要求。
- 锌制冷凝器碗,带透明尼龙视镜- 金属锌制冷凝器碗额定最大工作压力为 200 psig,耐温范围高达 175 华氏度 (80 摄氏度)。透明尼龙视镜方便观察金属碗中的冷凝水液位。
- 压力调节锁定钥匙- 可拆卸锁定钥匙可防止未经授权调节受控出口压力设置,支持在生产过程中压力设定点必须保持固定的应用中的过程控制要求。
- 8 盎司(240 毫升)碗容量- 比中型系列装置更大的碗容量可减少高流量回路和 3/4 英寸及更大端口尺寸的长时间生产班次操作的冷凝水排放频率。
- 自动或手动排水- 自动排水无需操作员干预即可清除冷凝水;手动排水支持对冷凝水进行控制清除,以便进行定期维护或污染监测程序。
- 全端口尺寸范围 1/4" 至 3/4" - 涵盖从仪器尺寸 1/4" 到高流量机床和装配自动化主供气回路中常见的 3/4" 端口的完整标准工业气动连接范围。
- NPT 和 G (BSPP) 螺纹选项- 北美地区提供 NPT 螺纹,国际市场提供 G (BSPP) 螺纹。订购 G 螺纹型号时,请在型号前添加前缀 C。
- 外部自动排水选项- 对于标准内部排水不适用的应用,可选配外部自动排水装置,允许将冷凝水远程排放到中央排水收集系统。
技术规格
一般规格
| 范围 | 规格 |
| 系列 | 全尺寸系列 |
| 安装类型 | 模块化的 |
| 端口尺寸 | 1/4"、3/8"、1/2" 和 3/4"(NPT 或 G/BSPP) |
| 最大流量 | 138 标准立方英尺/分钟 (3906 升/分钟) |
| 调节器类型 | 自泄压活塞 |
| 滤芯元件评级 | 5微米(聚乙烯标准) |
| 出口压力范围 | 可调节至最高 125 psig(9 巴) |
| 工作压力 - 聚碳酸酯碗(自动排水) | 最高可达 150 psig(10 巴) |
| 工作压力 - 金属碗(自动排水) | 最高可达 200 psig(14 巴) |
| 工作压力 - 聚碳酸酯碗(手动排水) | 0 至 150 psig(0 至 10 bar) |
| 工作压力 - 金属碗(手动排水) | 0 至 200 psig(14 巴) |
| 环境/介质温度 - 聚碳酸酯碗 | 40 至 125 华氏度(4 至 52 摄氏度) |
| 环境/介质温度 - 金属碗 | 40 至 175 华氏度(4 至 80 摄氏度) |
| 碗容量 | 8盎司(240毫升) |
| 压力计 | 0 至 200 psig(0 至 14 bar);前后均配有 1/4 NPT 压力表接口 |
| 流动介质 | 压缩空气 |
| 面板安装孔 | 直径 2-1/16 英寸(52 毫米) |
认证与合规
典型应用及行业
重工业自动化
- 大型自动化装配系统的主要气动供应空气准备,该系统具有多个下游执行器,需要 3/4 英寸端口连接,流量接近 138 scfm,其中模块化 FRL 装置将过滤、调节和润滑整合在一个紧凑的组件中。
- 冲压、压制和成型设备中的重型气动缸回路,其中高达 125 psig 的调节压力可提供夹紧和保持夹具所需的高驱动力。
- 为大孔径无杆气缸、导轨滑块和气动旋转执行器提供气动动力,其中全尺寸端口连接和高流量能力对于可接受的循环时间性能至关重要。
- 传输自动化和龙门系统空气准备,其中全尺寸 FRL 组件安装在控制柜中,在分配到多个执行器之前提供系统点空调。
机床及制造
- 机床主空气准备通过一个高容量模块化 FRL 组件,以 3/4 英寸端口尺寸为接口,为冷却液吹扫回路、主轴空气吹扫、工件夹持气动装置和换刀执行器提供空气。
- 加工中心和车削中心的气动准备,其中锁定键可防止在班次之间调整调节压力设置,从而确保在整个生产过程中工件夹持力和主轴吹扫压力保持一致。
- 大口径液压/气动压力空气先导回路,其中 125 psig 调节出口压力支持双压力气动系统中的高力安全和夹紧回路。
- 自动化焊接系统需要清洁、受控的空气,用于焊炬冷却空气回路、气动定位器执行器和零件夹紧装置。
汽车制造
- 车身车间装配工具气动准备,其中高循环气动夹具、螺母扳手和铆接工具需要在整个装配单元中通过 3/4 英寸供气连接获得清洁的受控空气。
- 喷漆车间空气准备,用于气动输送机、门开启执行器和喷漆室环境中的零件定位夹具,其中无冷凝空气可防止油漆缺陷。
- 发动机装配线上的空气准备,用于扭矩工具、压入配合工位和装配夹具,需要在高产量生产班次中保持稳定的调节压力和过滤。
食品饮料和制药
- 用于灌装、封盖和包装生产线的工艺空气准备,大容量碗可减少长时间生产运行期间的维护频率,金属碗选项可承受 CIP 清洗化学品的接触。
- 气动执行器用于制药压片、胶囊填充和泡罩包装设备,其中精确的压力调节可保持一致的驱动力,过滤元件可保护与产品接触的空气回路免受颗粒污染。
- 饮料管线空气处理装置通过中央模块化 FRL 组件向多个下游气动阀和执行器提供空气,并带有用于中央冷凝水收集的外部排水连接。
订购和型号配置
系列型号包含碗型、排水类型和接口尺寸等信息。请从上方的型号表中选择,或联系 ROSS Controls 获取模块化组装配置方面的帮助。
对于 G (BSPP) 螺纹,在型号前加上前缀 C(例如,C5321B5072 表示 3/4 G、聚碳酸酯碗、自动排水)。
聚碳酸酯碗型号以 5321 开头;锌(金属)碗型号以 5322 开头。
自动排水型号的尾数为 72 或 71;手动排水型号的尾数为 12 或 11。
可选配外部自动排水装置;请联系 ROSS Controls 获取外部排水装置型号。
如需模块化组件配置或更换元件选择方面的帮助,请联系 ROSS Controls,电话:(800) 438-7677。
配件
替换滤芯
全尺寸系列提供标准 5 微米聚乙烯元件 (939K77) 和可选的 5 微米、20 微米和 40 微米等级的烧结青铜元件。
| 等级 | 材料 | 型号 |
| 5微米(标准) | 聚乙烯 | 939K77 |
| 5微米(可选) | 烧结青铜 | R-KA103-03E5 |
| 20微米(可选) | 烧结青铜 | R-KA103-03E4 |
| 40微米(可选) | 烧结青铜 | R-KA103-03E3 |
外部自动排水
该系列产品可选配外部自动排水装置,适用于需要远程排放冷凝水的应用场景。有关外部排水装置的型号和安装规格,请参阅 ROSS Controls 配件目录 G6.7 页或联系 ROSS Controls。
模块化润滑器和过滤器附加组件
该系列产品支持模块化组装,可与 ROSS 全尺寸润滑器和独立过滤器单元配合使用。请联系 ROSS Controls 获取模块化接口硬件型号和完整的 FRL 组装配置信息。
相关产品及配件
- 132 中型系列集成式过滤器/调压器- 模块化安装集成式 FR,适用于 1/4" 至 1/2" 的端口尺寸,流量可达 100 scfm,并采用活塞式调压器。https ://www.rosscontrols.com/en/series/132-mid-size-series
- 134系列高容量集成式过滤器/调压器- 适用于3/4英寸至1英寸端口尺寸的在线安装集成式FR,流量高达270 scfm,满足最高流量需求。https ://www.rosscontrols.com/en/series/134-high-capacity-series
- 74型全尺寸集成式过滤器/调压器- 可选配全尺寸集成式FR过滤器,带防篡改锁定钥匙、活塞式或非泄压式调压器,流量可达180 scfm。https ://www.rosscontrols.com/en/series/74-full-size-series
- MD4系列集成式过滤器/调压器- 全尺寸模块化集成式过滤器/调压器,带隔膜调压器,可选配液氧锁定阀,流量可达230 scfm。https ://www.rosscontrols.com/en/series/75-md4-series
- ROSS FRL润滑器- 全尺寸模块化润滑器,可与该系列产品组装成完整的FRL列车。https ://www.rosscontrols.com/en/categories/lubricators
常见问题解答 (FAQ)
问:全尺寸系列的最大流量是多少?
答:全尺寸系列的额定流量为 138 scfm(3906 升/分钟),采用 3/4 英寸接口连接。该流量可满足大多数工业机床、大型自动化单元和生产线主供气口的空气供应需求。对于超过 138 scfm 的流量需求,建议考虑使用 134 高容量系列(最高可达 270 scfm)。
问:有哪些端口尺寸可供选择?
答:该系列产品提供 1/4 英寸、3/8 英寸、1/2 英寸和 3/4 英寸四种端口尺寸,并有 NPT 和 G (BSPP) 两种螺纹类型可供选择。G 螺纹型号的订购方式是在 NPT 型号前添加前缀 C。
问:最大出口压力是多少?
答:活塞式调压器可提供高达 125 psig (9 bar) 的可调出口压力。与较小系列产品相比,更高的压力范围可满足夹紧、压制和高力气动回路等需要高于 100 psig 工作压力的应用需求。
问:压力调节锁定键的作用是什么?
答:可拆卸的锁定钥匙可防止未经授权更改受控出口压力设定值。设定值确定后,即可拔出钥匙,锁定调节机构。这在生产环境中尤为重要,因为稳定的执行器力或压力对于产品质量或工艺重复性至关重要。
问:有哪些碗可供选择?我该如何选择?
答:聚碳酸酯材质的冷凝器壳体配有钢制防碎罩,方便观察冷凝水,额定工作压力为 150 psig,工作温度范围为 52°C (125°F)。锌制壳体配有透明尼龙视镜,最大工作压力可达 200 psig,最高工作温度可达 80°C (175°F),并具有更佳的耐化学腐蚀性。在高压、高温环境或存在化学品暴露风险的场合,建议选择锌制壳体。
问:是否有外置排水选项?
答:是的。该系列产品可选配外部自动排水装置,适用于内部排水不便或需要远程收集冷凝水的应用场景。请联系 ROSS Controls 获取外部排水装置的型号和配置详情。
问:标准配置的过滤元件是什么?
答:标准滤芯为5微米级聚乙烯滤芯(型号939K77)。另有5微米(R-KA103-03E5)、20微米(R-KA103-03E4)和40微米(R-KA103-03E3)级烧结青铜滤芯可选。烧结青铜滤芯更耐用,适用于高冷凝水或磨蚀性污染环境。
问:该系列产品可以面板安装吗?
答:是的。面板安装需要开一个直径为 2-1/16 英寸(52 毫米)的孔。设备下方应预留足够的空间,以便在更换加热元件和维护时拆卸加热碗。
问:这个碗的容量是多少?
答:全尺寸系列采用 8 盎司(240 毫升)的集水箱,比中型或微型系列装置提供更多的冷凝水储存空间,并减少高流量回路安装中的维护排水频率。
问:模块化安装如何与润滑器和过滤器配合使用?
答:该系列模块化安装接口允许使用模块化安装硬件直接连接兼容的ROSS全尺寸润滑器和独立过滤器单元,从而形成完整的FRL组件,无需中间管道连接。有关具体的模块化组件型号和硬件规格,请联系ROSS Controls。
问:温度限制是多少?
答:聚碳酸酯材质的碗型适用温度范围为 4 至 52 摄氏度(40 至 125 华氏度)。锌材质的碗型适用温度范围为 4 至 80 摄氏度(40 至 175 华氏度),适用于环境温度和介质温度,因此更适合温度较高的工业环境或工艺空气应用。
问:保修期是多久?
答: ROSS Controls 为所有产品提供自购买之日起一年的材料和工艺缺陷保修。如需技术支持或保修服务,请致电 ROSS Controls USA (800) 438-7677。
安装和维护指南
- 安装时,碗体朝下,以便利用重力辅助收集冷凝水,实现正常的排水功能。
- 在更换滤芯和维护冷凝水排水管时,应在碗下方留出足够的空间以便拆卸;拆卸碗至少需要在设备下方留出 3.1 英寸(79 毫米)的空间。
- 使用聚碳酸酯碗型压力表时,压力不得超过 150 psig;使用锌碗型压力表时,压力不得超过 200 psig。
- 避免聚碳酸酯碗接触溶剂、酮类、酯类和氯化化合物。在化学腐蚀性环境中,请使用锌制碗。
- 对于自动排水型号,请确保排水口没有堵塞或受到背压,以免阻止冷凝水的排出。
- 对于手动排水型号,应根据系统湿度水平和观察到的冷凝水积聚率定期排放冷凝水。
- 系统启动前,请设置好调节后的出口压力。设置好压力后,请拔出锁定钥匙,以防止意外调整。
- 在 NPT 连接处使用螺纹密封剂或 PTFE 胶带;少量涂抹,以防止材料进入空气回路。
- 当装置压降超过可接受范围或达到预定维护周期时,应更换滤芯。
- 在组装成模块化 FRL 列车时,在对系统加压之前,请确认所有模块化接口连接均已正确密封。
保修与全球支持
ROSS Controls 为所有产品提供一年保修,保修范围涵盖自购买之日起的材料和工艺缺陷。
ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。
如需产品配置、技术支持和经销商查找服务,请联系 ROSS Controls USA,电话:(800) 438-7677 或访问 rosscontrols.com。
如需完整的技术数据、尺寸图和产品配置器访问权限,请访问 ROSS Controls 全尺寸系列产品页面或直接联系 ROSS Controls。
下载产品目录: https://www.rosscontrols.com/en/series/133-full-size-series
