MD4系列

端口尺寸 1/4 至 3/4;流量达到 165 scfm(4673 升/分钟)

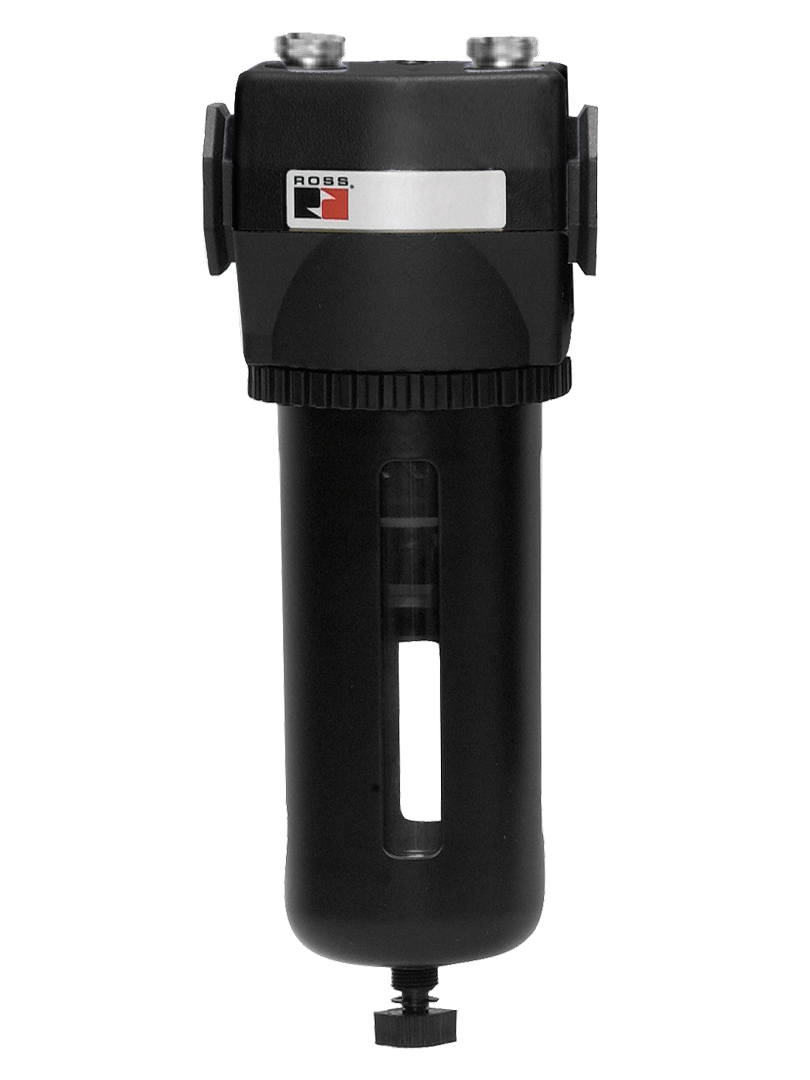

实际产品可能与上图不同。购买前请核实产品详细信息。

MD4 系列空气过滤器产品概述

MD4 系列空气过滤器为各种应用提供全面的空气过滤选项。这些过滤器有 5 微米和 40 微米过滤级别可供选择,以满足不同的空气质量要求。可提供过滤级别为 0.3 和 0.01 微米的聚结过滤器,确保有效去除细颗粒和气溶胶。此外,MD4 系列还包括油蒸气去除(吸附)过滤器,旨在消除气流中的油和碳氢化合物蒸气。



对于过滤器维护和排水,您有各种选项,包括手动、自动、内部浮动和自动外部排水。这些过滤器用途广泛,提供模块化和管式安装选项,可灵活集成到您的系统中。您还可以选择金属和高强度聚碳酸酯材质滤杯选项,以匹配您的应用环境条件。为了监控过滤性能,可以使用多种差压计选项,确保您能够保持最佳的空气质量。



请参阅侧面和下面的MD4 系列空气过滤器链接目录、安装说明和技术数据。此外,您还可以选择过滤满足您要求的所有MD4 系列空气过滤器。

系列概览 ❯

正在加载...

正在加载...

产品概述

ROSS Controls MD4系列吸附过滤器是MD3系列吸附过滤器的升级版,流量更高,适用于接口尺寸为1/4英寸至3/4英寸、最大流量高达165 scfm(4,673升/分钟)的压缩空气系统,可有效去除油蒸气。这些过滤器采用活性炭滤芯,能够去除上游聚结过滤无法捕获的压缩空气中的油蒸气、碳氢化合物蒸气和异味,从而提供符合食品加工、制药、电子产品生产和精密仪器等行业最严苛纯度标准的空气。

MD4吸附过滤器提供三种滤杯配置:聚碳酸酯材质带钢制防碎罩(9盎司/270毫升)、金属铝材质(9盎司/270毫升)和加长型铝材质(15盎司/450毫升)。加长型滤杯可容纳更大的活性炭滤芯,流量提升高达50%,因此MD4加长型是高需求生产环境的理想之选,因为在这些环境中,吸附阶段的流量限制会降低系统性能。MD4提供内置浮球式排水和手动排水两种配置,其中手动排水是吸附过滤阶段的标准配置。

作为ROSS Controls MD4洁净空气组件过滤序列的第三级,MD4吸附过滤器设计用于5微米颗粒过滤器和聚结过滤器之后。这三级组合可使出气残余油含量不超过0.01 mg/m³,满足ISO 8573-1 1级油品纯度要求。MD4吸附过滤器与ROSS MD4 FRL全系列产品模块化兼容,无需外部管道接头即可直接在线集成。

对于需要超大容量储液罐以应对高湿度负荷或需要延长维护周期的应用,MD4 加长型金属储液罐(容量 450 毫升)可提供更大的液体容纳量,并方便更换 R-A115-118E9 加长型替换滤芯。这可减少维护次数,降低高需求生产环境中的总体拥有成本。

主要工程特性

  • 活性炭吸附元件- 采用硼硅酸盐玻璃纤维结构的活性炭滤芯可去除通过上游聚结过滤阶段的油蒸气、碳氢化合物蒸气以及醇、酯和酮的异味。
  • MD4 的流量能力比 MD3 更高- 端口尺寸可达 3/4 英寸,最大流量可达 165 scfm (4,673 升/分钟),与 125 scfm 的 MD3 系列相比,MD4 更适合于更大的压缩空气系统和更高吞吐量的生产线。
  • 三种碗型可选——聚碳酸酯材质带钢制防碎罩(9 盎司/270 毫升)、金属铝材质(9 盎司/270 毫升)和加长铝材质(15 盎司/450 毫升)碗型,可满足不同的压力、温度和容量要求。
  • 加长碗可提高 50% 的流量- 加长的铝制碗可容纳 R-A115-118E9 高容量滤芯,与标准的 9 盎司碗相比,在不改变端口尺寸的情况下,通过吸附阶段的空气流量最多可提高 50%。
  • 端口尺寸 3/8 至 3/4 - 提供 3/8、1/2 和 3/4 英寸端口尺寸,采用 NPT (NPTF) 或 BSPP (G) 螺纹,适用于 MD3 系列尺寸偏小的高流量压缩空气系统。
  • 模块化组装兼容- 设计用于直接连接到其他 ROSS MD4 FRL 组件,无需外部管道配件,从而实现紧凑的多级过滤器组件,包括颗粒过滤器、聚结过滤器、吸附过滤器和调节器。
  • 高压金属碗选项- 金属铝碗可承受高达 200 psig (14 bar) 的入口压力,并带有手动排水装置,适用于高压压缩空气分配总管和高压管路系统。
  • 可配置的盖子颜色- 碗盖有金色、灰色、黄色、红色和蓝色可供选择,以便在多组分空气处理组件中直观地识别过滤器级别类型。
  • 可更换滤芯- 现场可更换的活性炭滤芯(标准滤杯的 R-A115-117E9,加长滤杯的 R-A115-118E9)允许在不更换滤芯主体或干扰相邻组件的情况下更换滤芯。

技术规格

一般规格

范围 规格
系列 MD4系列吸附式(油蒸气去除)过滤器
过滤级 第三级吸附(必须先经过颗粒过滤器和聚结过滤器)
过滤机制 活性炭吸附;去除碳氢化合物蒸汽和异味
端口尺寸 3/8",1/2",3/4"
螺纹类型 NPT(NPTF);BSPP(G)
最大流量 标准碗流量为 165 scfm (4,673 升/分钟);加长碗流量可提高 50%。
安装 模块化和内联
排水类型 手动排水(标准);内置浮球排水选项
身体材料 锌
碗选项 聚碳酸酯材质,带钢制防碎罩;铝合金;加长铝合金
碗环材料 尼龙
密封材料 丁腈橡胶
元素材料 硼硅酸盐玻璃纤维活性炭滤芯
流体介质 压缩空气
残油含量 在 MD4 洁净空气组件三级装配中使用时,其含量不得超过 0.01 mg/m3。

认证与合规

典型应用及行业

食品和饮料加工

  • 在食品包装、灌装和输送系统中,高流量直接接触式压缩空气可有效防止油或碳氢化合物蒸汽污染产品,导致异味或异味,并违反食品安全法规。MD4 加长型料斗选件可满足高通量生产线超过 125 scfm 的需求。
  • 在肉类、家禽和乳制品加工中,气动执行器和空气喷射器较大的端口尺寸(1/2 和 3/4 英寸)可提供足够的流量,以实现高循环包装自动化,同时向产品接触区输送无油空气。
  • 瓶子吹塑、罐头灌装和纸箱封口生产线,压缩空气驱动高速包装机械并接触产品表面,因此既需要高流量,也需要无油空气质量。

制药和生命科学

  • 在制药生产中,大型片剂包衣锅、流化床干燥器和喷雾干燥系统需要连续输送大容量仪器级空气,且不能有碳氢化合物污染,以免影响产品特性或符合 FDA 标准。
  • 无菌灌装和无菌包装操作,其中压缩空气流量要求超过 MD3 系列过滤器的容量,并且产品规格强制要求 ISO 8573-1 1 级油纯度。
  • 在连续生物反应器操作中,原料药生产工艺必须在整个延长的生产过程中保持气动阀、搅拌器和输送系统所需的压缩空气无油。

电子与半导体

  • 大尺寸显示面板制造、平板涂层生产线和大面积半导体沉积系统,这些都需要高流量无油空气来进行气动材料处理、基板输送和精密定位系统。
  • 印刷电路板组装 SMT 生产线采用高密度气动拾放系统,需要持续的高流量,同时避免碳氢化合物污染,以防止焊接缺陷和表面污染。
  • 洁净室环境控制系统需要大量的压缩空气进行加压、吹扫和气动门驱动,所有这些都必须满足洁净室空气质量等级要求。

汽车及表面处理

  • 大批量汽车喷漆系统和静电涂装室中,大型喷枪需要持续 3/4 英寸的清洁无油空气供应流量,以便在高生产率生产线上实现一致的雾化和漆膜质量。
  • 粉末涂装、阳极氧化预处理和转化涂装生产线中,用于输送、混合和施加表面处理的压缩空气必须不含碳氢化合物,以免污染化学浴或导致涂层附着力失效。
  • 汽车玻璃夹层和挡风玻璃粘合作业中,用于夹紧和压制的压缩空气不得在玻璃或粘合剂表面留下油性残留物,否则会妨碍正确粘合的形成。

工业制造和装配

  • 大型精密加工中心,其气动测量和气浮主轴需要持续的高流量无油空气供应,而 MD4 的 3/4 英寸端口与机床安装中常用的集管尺寸相匹配。
  • 医疗器械制造洁净室中,用于成型、组装和包装的大容量气动系统必须在多班次生产操作中满足 ISO 5 级或更高的空气质量要求。
  • 航空航天复合材料部件铺层和高压釜装载操作中,气动材料搬运设备需要无油空气以防止未固化复合材料表面受到污染。

通用高流量空气处理

  • 在主集气管点处设有中央压缩空气分配系统,其中 3/4 英寸 MD4 吸附过滤器可在分配到多个工艺区域之前,对上游的油蒸气进行最终去除。
  • 在主要工艺空气出口处,当流量需求超过 125 scfm 时,会采用第三级过滤,并且选择 MD4 系列而不是 MD3,以避免吸附级尺寸过小。

订购和型号配置

MD4吸附过滤器的型号可通过选择滤杯尺寸、管道尺寸和盖子颜色来配置。请使用以下选项来构建型号。

型号结构:MD4 50P B 5 2

MD4系列(MD4吸附过滤器)

50P 碗尺寸(50P = 聚碳酸酯 9 盎司;50M = 金属 9 盎司;50E = 加长金属 15 盎司)

B 型碗排水(B = 标准碗;E = 带 R-A115-118E9 加热元件的加长碗)

5 管径(3 = 3/8 NPTF,4 = 1/2 NPTF,5 = 3/4 NPTF,C = 3/8 BSPP,D = 1/2 BSPP,E = 3/4 BSPP)

2 帽盖颜色(2 = 金色,G = 灰色,Y = 黄色,R = 红色,B = 蓝色)

对于 BSPP (G) 螺纹,请使用管道尺寸代码 C (3/8)、D (1/2) 或 E (3/4) 代替 NPTF 代码。

加长的金属碗(50E)可容纳 R-A115-118E9 元件,与标准的 R-A115-117E9 元件相比,可提供高达 50% 的空气流量。

为了保证吸附过滤器正常工作并保护活性炭元件,吸附过滤器前面必须始终配备 5 微米颗粒过滤器和聚结过滤器(0.3 微米或 0.01 微米)。

内部浮球排水选项可用;有关 MD4 吸附过滤器型号的浮球排水配置,请咨询 ROSS Controls。

帽盖颜色编码可以对多组件组件中的过滤级进行视觉区分。

相关产品及配件

常见问题解答 (FAQ)

问:MD4吸附过滤器与MD3吸附过滤器有何不同?

答: MD4 适用于 3/8 英寸、1/2 英寸和 3/4 英寸的接口尺寸,最大流量可达 165 scfm(4,673 升/分钟);相比之下,MD3 适用于 1/4 英寸、3/8 英寸和 1/2 英寸的接口尺寸,最大流量为 125 scfm(3,540 升/分钟)。两者均采用活性炭吸附技术。当系统流量需求超过 MD3 的处理能力或指定使用 3/4 英寸接口尺寸时,MD4 是更合适的选择。

问:MD4吸附过滤器的最大工作压力是多少?

答:聚碳酸酯材质的冲水碗适用压力范围为 0 至 150 psig(0 至 10 bar)。金属铝制和加长铝制冲水碗适用压力范围为 0 至 200 psig(0 至 14 bar)。所有冲水碗均标配手动排水功能。

问:为什么吸附过滤器必须是第三个也是最后一个过滤阶段?

答:液态油滴、水和固体颗粒一旦进入活性炭层,就会饱和并破坏活性炭元件。5微米颗粒过滤器用于去除固体和大量液体,聚结过滤器用于去除亚微米级气溶胶。这些上游过滤步骤对于保护吸附元件并确保其发挥去除碳氢化合物蒸汽的预期功能至关重要。

问:MD4吸附过滤系统能达到怎样的空气纯度水平?

答:当 MD4 洁净空气组件作为第三级安装在 5 微米颗粒过滤器和 0.01 微米聚结过滤器之后时,其输出空气的残留油含量不超过 0.01 mg/m3,相当于 ISO 8573-1 1 级油纯度。

问:MD4吸附过滤器使用哪些替换滤芯?

答:标准9盎司碗(聚碳酸酯或金属材质)使用R-A115-117E9型号。加长型15盎司铝制碗使用R-A115-118E9型号,其空气流通量最多可提升50%。两者均采用硼硅酸盐玻璃纤维材质,并添加活性炭。

问:如何判断何时需要更换吸附元件?

答:活性炭滤芯在接近失效时不会像颗粒过滤器那样产生持续增大的压降。更换周期应根据空气处理量、进气口碳氢化合物浓度以及制造商建议的保养周期来确定。使用碳氢化合物蒸汽分析仪进行出气口空气质量检测,是判断滤芯失效的最可靠方法。

问:MD4吸附过滤器是否有BSPP螺纹版本?

答:是的。BSPP(G)螺纹版本有3/8 G(代码C)、1/2 G(代码D)和3/4 G(代码E)三种管径规格。

问:MD4吸附过滤器可以作为独立单元使用,而无需上游过滤器吗?

答:不。ROSS Controls 要求吸附过滤器必须始终位于颗粒过滤器和聚结过滤器之前。如果没有上游过滤,活性炭元件会迅速损耗,空气纯度不足,并且可能将活性炭细粉引入下游设备。

问:工作温度范围是多少?

答:聚碳酸酯碗型滤芯的工作温度范围为 4 至 52 摄氏度(40 至 125 华氏度)。金属铝制滤芯和加长铝制滤芯的工作温度范围为 4 至 80 摄氏度(40 至 175 华氏度)。最低工作温度为 40 华氏度,可防止滤芯内部冷凝水结冰。

问:加长型碗是否能提供更好的过滤效率?

答:标准型和加长型滤杯的过滤效率相同;两者均能达到相同的活性炭吸附出口纯度水平。加长型滤杯的优势仅在于流量:在不增加端口尺寸或压降的情况下,吸附阶段的空气流量最多可增加 50%。

问:MD4 各款碗的容量是多少?

答:聚碳酸酯碗的容量为 9 盎司(270 毫升)。标准金属铝碗的容量为 9 盎司(270 毫升)。加长型铝碗的容量为 15 盎司(450 毫升)。加长型碗容量更大,因此可以容纳容量更大的 R-A115-118E9 墨盒。

问:MD4吸附过滤器是否有差压表?

答:差压表通常不用于吸附式过滤器,因为活性炭滤芯不会像吸附式过滤器那样,通过压降增加来逐渐限制流量,从而无法指示滤芯失效。差压表是洁净空气组件中聚结式过滤器的标准配置。

问:MD4模块化系统如何与其他FRL组件连接?

答: MD4 过滤器采用模块化安装系统,通过单元间密封接头和拉杆组件直接与其他 ROSS MD4 系列 FRL 组件连接。这样就省去了过滤器各级之间的外部管道连接,从而形成紧凑、坚固的组件。

安装和维护指南

  • MD4吸附过滤器应作为第三级也是最后一级过滤装置安装,位于5微米颗粒过滤器和0.3或0.01微米聚结过滤器之后。切勿将吸附过滤器作为第一级过滤装置或独立单元安装。
  • 尽可能将过滤器放置时,使滤杯朝下。吸附式过滤器的手动排水口主要用于更换滤芯,不适用于频繁排放冷凝水。
  • 最终安装前,请务必确认过滤器内的气流方向与过滤器本体上的方向标记一致。气流方向反转会降低过滤效率。
  • 请勿超过额定入口压力:聚碳酸酯碗为 150 psig,金属铝碗和加长铝碗为 200 psig。
  • 如有润滑器,应将其安装在整个三级过滤器组件的下游。润滑后的空气到达吸附过滤器会过早耗尽活性炭滤芯。
  • 更换元件前,务必先将系统完全泄压。维修前,请确认相邻工艺设备已隔离。
  • 根据系统风量和进气口污染程度,按预定周期更换吸附元件。不要仅以压降作为元件更换的唯一指标。
  • 在组装模块化组件时,请按照 ROSS 装配规范验证所有单元间密封接头是否正确啮合以及拉杆螺母是否达到正确的扭矩。
  • 更换滤芯后,在恢复使用前,至少用压缩空气吹扫过滤器五分钟,以清除滤芯中的活性炭细粉。
  • 安装加长型碗时,在确定安装范围尺寸时,请考虑额外的高度(最多 6.1 英寸/155 毫米碗拆卸间隙)。

保修与全球支持

ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。

ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。

如需产品配置、技术支持和经销商查询服务,请联系 ROSS Controls USA,电话:+1-248-764-1800 或访问 rosscontrols.com。

如需完整的技术数据、尺寸图和更换元件规格,请访问 ROSS Controls MD4 系列产品页面或致电 (800) 438-7677 联系 ROSS Controls。
