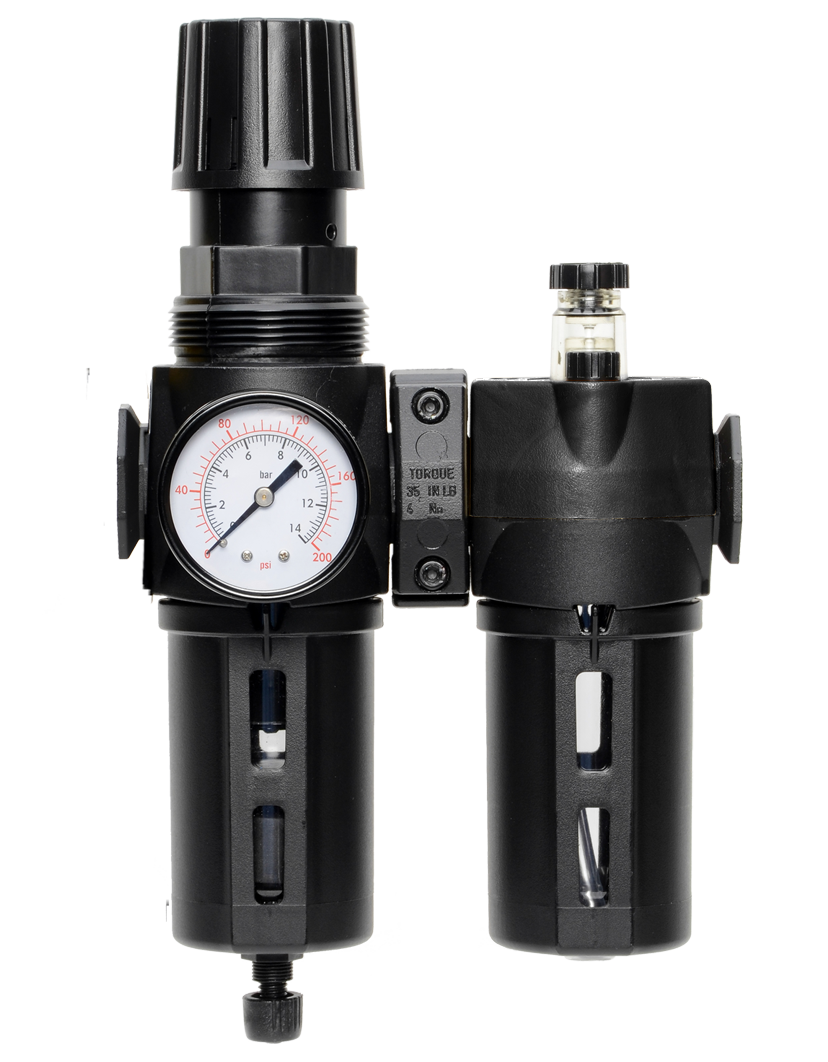

MD3系列
端口尺寸 1/4" 至 1/2";流量达到 100 scfm (2832 l/min)
- 过滤器和减压阀整合在一个组件中
- 模块化安装
- 带钢防碎罩的聚碳酸酯塑料杯,带透明观察镜的铝杯,或带视镜的加长铝制油杯
- 手动排水、浮子排水或电子排水过滤器
- 自泄压隔膜式或非泄压调压阀
- 压力表;两个压力表接口
MD3 系列三联件产品概述
MD3 系列三联件通过将过滤、调压和润滑整合到一个单一装配。这些装置专为模块化安装而设计,确保轻松集成到您的系统中。您可以选择油杯:带钢防碎罩的聚碳酸酯塑料杯、带透明观察镜的铝制杯或带观察镜的加长铝制杯,以满足不同的环境条件。
对于过滤器维护,您可以选择手动排水、浮子排水或电子排水选项,为您的空气质量控制需求提供灵活性。在该系列中,您可以选择自泄压隔膜式减压阀和非泄压式减压阀,以满足您的特定要求。此外,MD3 系列装置还配备一个压力表和两个用于全面监控的压力表接口,使其成为空气质量和润滑管理的多功能且高效的解决方案。
请参阅侧面的MD3 系列三联件目录、安装说明和技术数据。此外,您还可以选择筛选满足您要求的所有可用MD3 系列三联件。
正在加载...
正在加载...
产品概述
ROSS Controls MD3系列是一款集过滤、调压和润滑于一体的模块化产品,将过滤、压力调节和可视润滑功能集成于一体,适用于端口尺寸为1/4英寸至1/2英寸、流量需求高达100 scfm(2832升/分钟)的气动系统。MD3系列在ROSS FRL组合产品线中脱颖而出,其采用带双压力表接口的隔膜式调压器,提供更灵活的压力监测,并扩展了泄压方式选择,包括手动、浮球和电子泄压选项。
MD3系列过滤组件提供多种滤杯可选,包括:带钢制防碎罩的聚碳酸酯塑料滤杯(便于观察冷凝水并防止冲击)、带透明视镜的铝制滤杯(适用于更高压力和温度的应用)以及带视镜的加长型铝制润滑器滤杯(可增加油容量)。这些滤杯选项可满足从标准室内生产到更严苛的工业环境等各种环境条件的需求。
MD3系列隔膜式调压器具有低滞后性和精确的输出压力控制,因此非常适合需要精细控制下游压力的应用,例如气动仪表、定位器供气和精密装配设备。该系列产品提供自泄压和非泄压两种配置。调压器本体上设有两处压力表接口,允许压力表安装在组件的任意一侧,从而实现灵活的安装方式。
集成式可视润滑器通过透明罩将油滴注入压缩空气流中,使操作人员能够直接目视确认润滑过程。这在自动化生产环境中尤为重要,因为润滑验证是操作人员日常检查的一部分。MD3 系列采用模块化结构,可组装成从独立的过滤器/调压器/润滑器到复杂的多功能处理系统等多种配置。
主要工程特性
- 带双压力表接口的隔膜式调节器- 低滞后隔膜调节器提供精确的输出压力控制;两个压力表接口允许在组件的任意一侧安装压力表,从而实现安装灵活性。
- 可视润滑器- 通过透明的观察罩可以看到供油情况,操作人员无需使用仪器即可确认润滑是否正在进行并调整供油速率。
- 模块化安装- 专为模块化组装而设计,允许更换、维修或重新配置各个部分,而无需将整个组件从压缩空气管道中拆下。
- 三种排水方式——手动排水、浮球(自动)排水和电子排水,提供最广泛的冷凝水管理策略,以满足应用需求。
- 多种碗型可选——聚碳酸酯材质带钢制防碎罩、铝制材质带透明视镜,或加长铝制材质带视镜,以适应环境条件和容量要求。
- 自泄压式或非泄压式调节器- 自泄压式配置可在设定点降低时快速降低下游压力;非泄压式配置可在封闭系统中保持下游压力。
- 过滤器和调节器一体化——过滤器和调节器集成在一个组件部分中,消除了过滤器和调节器之间的外部管道连接,减少了潜在的泄漏点。
- 标准压力表- 配备压力表,用于持续监测调节后的输出压力。双表口设计,可灵活选择左手或右手安装方向。
技术规格
一般规格
| 范围 | 规格 |
| 系列 | MD3系列 |
| 产品类型 | 过滤器/调节器和润滑器组合(FRL) |
| 端口尺寸 | 1/4英寸”、“3/8英寸”、“1/2英寸” |
| 最大流量 | 100 标准立方英尺/分钟 (2832 升/分钟) |
| 安装方式 | 模块化的 |
| 碗体材质选项 | 聚碳酸酯塑料材质,带钢制防碎罩;铝制材质,带透明观察窗;加长铝制材质,带观察窗 |
| 排水选项 | 手动排水;浮球式(自动)排水;电子排水 |
| 调节器类型 | 隔膜式 |
| 调节器功能 | 自泄型;非自泄型 |
| 压力表接口 | 两个压力表接口,安装灵活 |
| 润滑器类型 | 瞄准器 |
| 最大工作压力 - 聚碳酸酯碗 | 150 psig(10 巴) |
| 最大工作压力 - 铝碗 | 200 psig(14 巴) |
| 工作温度 - 聚碳酸酯碗 | 40 至 125 华氏度(4 至 52 摄氏度) |
| 操作温度 - 铝碗 | 40 至 175 华氏度(4 至 80 摄氏度) |
| 可提供的过滤等级 | 5微米;40微米(下单时确认) |
| 压力计 | 标配 |
| 润滑剂类型 | 石油基润滑油,ISO 32粘度或更低粘度 |
| 流动介质 | 过滤压缩空气 |
认证与合规
| 认证/标准 | 细节 |
| CE标志 | 供应欧洲市场的产品均带有符合欧盟气动流体动力元件相关指令的 CE 标志。 |
| 质量标准 | 在美国密歇根州弗恩代尔的工厂,按照 ROSS Controls 符合 ISO 9001 标准的质量管理体系生产。 |
| RoHS合规性 | ROSS Controls FRL 组件符合适用的环境指令。订购时请向 ROSS Controls 确认具体的合规性文件。 |
典型应用及行业
精密装配和仪器仪表
- 气动仪表供气回路需要低滞后隔膜调节器进行精细的压力控制,其中双压力表端口功能允许在安装最容易接近的一侧进行压力监测。
- 用于航空航天、国防和电子元件的精密装配夹具,其中严格的压力公差可减少气动执行器力输出的变化。
- 气动定位器供气管路中,隔膜调节器的稳定输出压力可在不同流量需求下保持精确的阀门定位。
- 测试和校准设备需要稳定、清洁、受控和润滑的压缩空气,并可通过集成压力表验证压力读数。
自动化制造和机器人
- 自动化装配单元空气处理站,其中电子排水装置可实现全自动冷凝水管理,无需操作员干预,支持无人值守的生产操作。
- 工业机器人空气准备面板,加长的铝制润滑器碗可提供更大的储油罐容量,无需重新加注即可延长生产运行时间。
- 采用隔膜调节器对机床进行空气准备,为主轴空气吹扫、工件夹持和自动换刀执行器提供稳定的调节压力。
化工、石油天然气和石化
- 工艺装置压缩空气的准备,用于气动控制阀执行器和定位器,需要稳定的调节压力和通过浮球或电子排水可靠地去除冷凝水。
- 海上和现场安装面板,铝制碗状扩展容量和电子排水装置减少了人工维护干预的频率。
- 分析仪和仪器空气制备系统,其中隔膜调节器为敏感的过程仪器提供稳定、低滞后压力。
包装和消费品制造
- 高速包装机械,空气需求量为 100 scfm,需要可靠的 FRL 空调,并配备自动浮球排水装置,以防止在连续运行过程中吸入水分。
- 消费品装配线需要模块化空气处理系统,以便在计划的维护窗口期内快速进行维护,最大限度地减少生产线中断。
- 对气动驱动空气有严格清洁要求的化妆品和个人护理产品灌装线。
塑料和橡胶加工
- 注塑机气动回路需要模块化 FRL 调节器,配备隔膜调节器,以稳定压力驱动模芯拉拔和注射执行器。
- 挤出和热成型设备空气准备,其中持续的调节压力和润滑可保护高循环气动执行器免受过早磨损。
公用事业和楼宇自动化
- 楼宇自动化压缩空气系统,用于气动 HVAC 执行器和区域控制,需要可靠的空气准备,并带有自动浮球排水装置,以处理室外或半室外安装中的冷凝水。
- 公用设施压缩空气准备,用于仪表和控制空气总管,从单个模块化 FRL 站向多个气动现场设备供气。
订购和型号配置
ROSS MD3 系列 FRL 组合式控制器可通过选择端口尺寸、碗体材质、排水类型和调节器功能进行配置。如需配置帮助和型号生成,请致电 ROSS Controls (800) 438-7677 或访问 rosscontrols.com。
|
MD3系列FRL组合音箱 - 型号按键选择 端口尺寸:1/4英寸、3/8英寸或1/2英寸 碗体材质:聚碳酸酯,带钢制防碎罩(150 psig / 125 F) 铝制,带透明视镜(200 psig / 175 华氏度) 加长铝制带视镜(200 psig / 175 F) 排水方式:手动 浮球(自动) 电子的 调节器:隔膜式(MD3系列标准配置) 缓解方式:自愈式或非自愈式 压力表接口:两个(标准配置;压力表可安装在任一接口上) 润滑器:瞄准式(套装内含) 请联系 ROSS Controls 获取完整的型号配置信息。 |
订购时请指定端口尺寸、碗体材质、排水类型(手动、浮球或电子)和调节器功能(自泄压或非泄压)。
NPT螺纹为标准配置。G(BSPP)螺纹可能也可用;请在订购时与ROSS Controls确认。
电子排水选项需要 24VDC 或 110VAC 电源为排水电磁阀供电。订购前请确认电源兼容性。
加长的铝制润滑器油碗增加了油容量,延长了加注润滑油的间隔时间。
对于不需要润滑的应用,请参考 ROSS Controls MD3 系列过滤器/调节器。
配件
面板和管道安装支架
ROSS Controls 提供用于 MD3 系列模块化组件面板、管道和墙壁安装的安装硬件。请联系 ROSS Controls 获取兼容的支架型号。
替换滤芯
MD3系列过滤器的替换滤芯有5微米和40微米两种规格,可维持其额定过滤效率。请按计划更换,或在发现压差过高时更换。
电子耗散电源及电缆
电子泄放选项可使用兼容的电源线和连接器配件。订购时请与 ROSS Controls 确认兼容性。
替换碗和密封圈
MD3 系列的替换用聚碳酸酯和铝制碗以及相关的密封件可作为维修零件提供。
相关产品及配件
- MD3系列过滤器/调压器- 独立式MD3系列过滤器/调压器,适用于无需下游润滑的应用。https ://www.rosscontrols.com/en/series/72-md3-series
- 141 中型系列 FRL 组合阀- 中型系列 FRL 组合阀,配备活塞式调压器,适用于相同端口范围和相似流量。https ://www.rosscontrols.com/en/series/141-mid-size-series
- MD4系列FRL组合阀- MD4系列FRL组合阀适用于3/8英寸至3/4英寸的接口尺寸,流量高达205 scfm。https ://www.rosscontrols.com/en/series/144-md4-series
- 143 全尺寸系列 FRL 组合阀- 适用于 1/4 英寸至 3/4 英寸端口尺寸,流量高达 140 scfm 的全尺寸 FRL 组合阀。https ://www.rosscontrols.com/en/series/143-full-size-series
- 139 Bantam 系列 FRL 组合阀- 适用于 1/8 英寸和 1/4 英寸较小端口尺寸的 Bantam 系列 FRL 组合阀。https ://www.rosscontrols.com/en/series/139-bantam-series
常见问题解答 (FAQ)
问:MD3 系列与 141 中型系列 FRL 组合有何区别?
答:主要区别在于调节器类型和泄压方式。MD3 系列采用隔膜式调节器,滞后更小,压力控制更精确;而中型系列则采用活塞式调节器。此外,MD3 系列提供三种泄压方式(手动、浮球式和电子式),而中型系列仅提供两种(自动和手动)。MD3 系列还提供两个压力表接口,安装更灵活。
问:有哪些端口尺寸可供选择?
答: MD3 系列提供 1/4 英寸、3/8 英寸和 1/2 英寸三种端口尺寸。
问:最大额定流量是多少?
答: MD3 系列的处理能力高达 100 scfm(2832 升/分钟)。
问:排水方式有哪三种?
答:手动排水需要操作人员打开排水阀排出冷凝水。浮球式排水(自动)使用浮球驱动阀,当冷凝水达到设定水位时自动打开。电子排水使用电磁阀,根据时间或需求开启,需要 24VDC 或 110VAC 电源。
问:为什么MD3系列有两个压力表接口?
答:两个压力表接口允许将压力表安装在调节器本体的左侧或右侧。这样可以适应空间限制或面板布局决定压力表位置的情况,并且允许将未使用的接口堵住。
问:碗的材质有哪些选择?
答:可选配件包括带钢制防碎罩的聚碳酸酯材质(150 psig / 125 华氏度)、带透明视镜的铝制材质(200 psig / 175 华氏度)以及带视镜的加长铝制材质(200 psig / 175 华氏度,油容量更大)。对于温度超过 125 华氏度或压力超过 150 psig 的应用,必须使用铝制油杯。
问:什么是隔膜式调节器?何时更适合使用隔膜式调节器?
答:隔膜式调压器使用柔性隔膜作为传感元件,而非活塞。这种设计具有更低的滞后性和更高的压力变化灵敏度,因此更适用于精密压力控制应用,例如仪器供电、定位器进给和测试设备。
问:哪种润滑剂与瞄准式润滑器兼容?
答:使用粘度等级为 ISO 32 或更低的石油基润滑油。避免使用合成酯类和磷酸酯类润滑剂,因为它们与组件中使用的丁腈橡胶密封件不兼容。
问:如何设置调节压力?
答:向上拉动调节旋钮以解锁。顺时针旋转增加压力,逆时针旋转减少压力。观察压力表读数,达到所需压力后向下按压旋钮锁定。
问:加长铝碗是否与所有 MD3 系列滤芯兼容?
答:加长型铝制润滑器碗是润滑器组件的选件。请与 ROSS Controls 确认润滑器碗和组件的兼容性,以确保与所选的过滤器/调节器组件正确组装。
问:电子漏电装置可以自主运行吗?
答:是的。电子排水器可根据可配置的定时器或需求信号运行,无需人工干预即可实现全自动冷凝水排放。这使得电子排水器成为无人值守或无人值守生产环境的首选方案。
问:滤芯应该多久更换一次?
答:应按计划周期更换滤芯,或当滤芯两端的压差明显高于基线值时更换,这表明滤芯已饱和。在高颗粒物环境中,更换周期可以缩短。
问:模块化部分安装后可以重新配置吗?
答:是的。MD3系列采用模块化设计,无需拆卸整个组件即可更换或重新配置各个部分。请联系ROSS Controls以确认各部分的兼容性和更换步骤。
问:我可以在哪里获取产品文档?
答: MD3系列的产品目录、数据表和安装说明可在rosscontrols.com网站上找到。如需配置方面的帮助,请致电ROSS Controls(800)438-7677。
安装和维护指南
- 安装组件时,请将碗朝下放置,以便正确收集和排放冷凝水。
- 将组件本体上的流向箭头与压缩空气供应流向对齐。
- 将组件放置到位,以便能够畅通无阻地接触到碗形排水口、润滑器加注口、观察罩、压力表和调节旋钮。
- 在管道端口连接处涂抹螺纹密封剂,并按照制造商规定的扭矩拧紧。切勿过度拧紧聚碳酸酯或防碎组件。
- 确认聚碳酸酯碗的入口压力不超过 150 psig,铝制碗的入口压力不超过 200 psig。
- 确认环境温度和空气温度保持在所选碗体材料的额定范围内。
- 对于电子排水装置,将排水电磁阀连接到相应的 24 VDC 或 110 VAC 电源,并根据需要配置定时器或需求信号。
- 首次使用前,请将润滑器碗装满石油基 ISO 32 或更轻质的润滑油。
- 安装后缓慢加压,并用泄漏检测液检查所有连接处、碗形密封件和排水阀。
- 设置调节输出压力:向上拉旋钮解锁,旋转至所需的压力表读数,向下推锁定。
- 启动后观察视镜,确认润滑油是否按预期速率供给。
- 每次维护时,检查并排空滤杯。确认浮球排水装置或电子排水循环功能正常。
- 按计划更换滤芯,或在发现压差升高时更换滤芯。
