产品概述

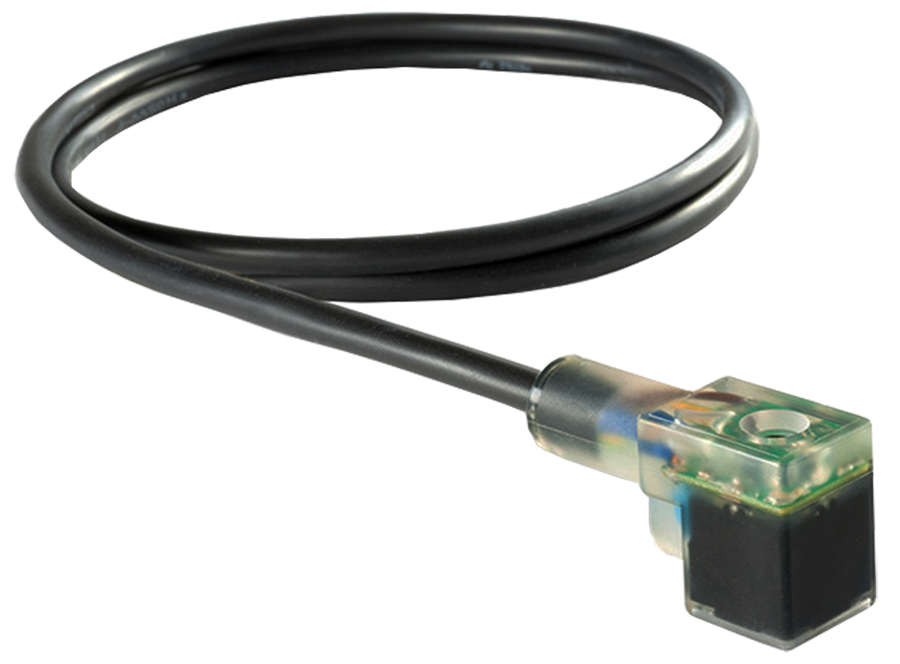

ROSS 控制器包含工厂预接线的电气连接器组件,可与符合 DIN EN 175301-803 标准的 ROSS 电磁阀线圈配合使用。与 91 系列仅连接器产品不同,该系列产品以完整的预接线组件形式提供,并带有工厂端接的电缆,可直接连接到阀门电磁阀和控制系统线路。
该系列预接线连接器符合 DIN EN 175301-803 A 型、B 型和 C 型规范,涵盖 ROSS 所有电磁阀连接类型。A 型和 B 型的标准电缆长度为 2 米(6.5 英尺),C 型则提供 2 米和 3 米两种长度选择。电缆全部采用 18 AWG 线规。
带照明功能的版本内置 LED 指示灯,当连接器通电时,指示灯会亮起,从而立即直观地确认电磁阀的执行状态。带照明功能的型号适用于 24VDC、120VAC 和 230VAC 系统,使技术人员能够在调试和日常维护期间远距离验证阀门切换情况,而无需额外的测试仪器。
该系列产品支持所有主要的ROSS阀门系列,包括21系列、27系列、直列式提升阀、底座式滑阀和液氧锁定阀。对于DM系列双联阀和SV27/RSe系列安全阀站,93系列提供的完整多芯电缆预装配线束套件可提供相应的多芯电缆组件。
主要工程特性
- 工厂预接线 18 号线规电缆- 所有连接器均配有工厂预装、工厂端接的 18 AWG 电缆,标准长度为 2 米(6.5 英尺)或 3 米,消除了现场端接错误,缩短了安装时间。
- A、B 和 C 型覆盖范围- 全系列产品涵盖 DIN EN 175301-803 A 型(标准大阀体)、B 型(替代方向)和 C 型(0 号和紧凑型阀门的紧凑小阀体)。
- LED 照明版本- 24 VDC、120 VAC 和 230 VAC 的 LED 指示灯版本可提供每个阀门的视觉通电状态,从而减少调试和故障查找期间的故障排除时间。
- 多种线缆直径- A 型预接线连接器提供 6 毫米和 10 毫米线缆直径,以匹配安装点的线缆夹持和导管配件规格。
- 全球电压兼容性- 提供适用于 24 VDC(W 后缀)、120 VAC(Z 后缀)和 230 VAC(Y 后缀)的带灯连接器,涵盖北美和欧洲工业标准电压。
- 适用于小型阀门的紧凑型 C 型连接器 - 5 毫米电缆(短电缆)和 8 毫米电缆(3 米电缆)的 C 型预接线连接器适用于 ROSS 0 号和其他小型阀门上的紧凑型电磁阀开口。
- 直接插头连接- 工厂预装的带模制应力消除装置的电缆末端带有飞线,可直接连接到接线端子或控制系统 I/O,无需中间拼接或连接。
- 不支持浪涌抑制器- 专为直接连接阀门电磁阀而设计。线路中的浪涌抑制器会增加电磁阀的断开响应时间,因此不应与这些连接器一起使用。
- IP65 兼容组件- A 型预接线连接器,正确啮合的电缆夹,在正确安装时,可在阀门电磁阀连接处保持 IP65 密封。
- 标准化的型号- 采用一致的型号结构,并带有电压后缀代码(-W 代表 24 VDC,-Z 代表 120 VAC,-Y 代表 230 VAC),简化了混合电压大型安装的订购和库存管理。
技术规格
一般规格
| 范围 | 规格 |
| 连接器标准 | DIN EN 175301-803 A型、B型、C型 |
| 线规 | 18 AWG |
| 标准电缆长度(A/B 型) | 2米(6.5英尺) |
| 标准电缆长度(C型) | 2米(6.5英尺)或3米(10英尺) |
| 可选绳径 | 5毫米、6毫米、8毫米、10毫米(因型号而异) |
| LED指示灯电压 | 24 VDC(W 后缀)、120 VAC(Z 后缀)、230 VAC(Y 后缀) |
| 连接终止 | 控制系统端的飞线用于接线端子连接 |
| 外壳额定值 | 符合 IP65 防护等级,前提是正确安装了线缆夹密封圈 |
认证与合规
典型应用及行业
机床和金属加工
- 采用电磁阀控制的多轴气动数控加工中心。预接线的A型连接器(6毫米线缆)与运动控制线缆一同穿过线槽,工厂预装的引线直接连接到机器控制柜内的I/O接线端子。
- 自动换刀装置和工件夹具中,电磁阀连接器必须能够承受换刀序列或托盘转移操作期间的反复连接循环。
- 机床上的冷却液和润滑系统电磁阀,采用 IP65 预接线连接器,可在金属切削液飞溅环境中保持防护等级。
汽车装配线
- 白体焊接夹具和夹具工作站配备电磁阀阵列。通常选用直径为 6 毫米的 720K77-W 型带指示灯连接器,以便生产线技术人员在故障排除过程中能够目视检查夹具并立即识别断电的夹具。
- 喷漆车间输送系统和涂装室气动执行器,其中非金属连接器本体可抵抗油漆过喷和腐蚀金属部件的溶剂蒸汽。
- 最终装配线上的气动工具和扭矩枪,其预接线连接器的耐用性符合生产线设备的高循环次数要求。
包装和物料搬运
- 高速包装生产线采用电磁阀,循环频率高于 10 Hz,预接线连接器设计消除了现场接线接头,避免了因振动而导致的故障。
- 在大多数机器框架配置中,托盘堆垛和输送系统中,标准的 2 米电缆长度可直接到达控制接线盒,无需中间拼接。
- 需要 230 VAC 电磁阀连接的拉伸缠绕和薄膜切割系统,由 -Y 后缀带灯连接器供电。
水处理和化学加工
- 阀门岛和过程控制面板,其中各个电磁阀连接器必须能够抵抗室外或半封闭空间内的冷凝和潮湿。
- 化学加药系统中,IP65兼容的预接线连接器可防止水分进入,从而避免电磁阀连接处发生腐蚀和短路。
- 污水处理厂中,电磁阀控制空气冲洗鼓风机和执行器,在高湿度环境下,间歇性地进行冲洗作业。
能源与公用事业
- ROSS 直列式提升阀电磁阀在现场安装的外壳中需要可靠的电气连接,以应对温度循环和潮湿环境,适用于气体分配和管道控制应用。
- 发电设施采用气动控制阀进行涡轮旁路和冷却系统管理,其中带照明的连接器可为巡检操作员提供阀门状态的本地视觉指示。
- 变电站气动设备控制,采用标准化的 DIN 连接器接口,简化了文档编制和备件库存。
一般维护和改造
- 无需将ROSS电磁阀从管道或机器结构上拆卸,即可更换已安装电磁阀上损坏的连接器。与现场接线更换相比,工厂预接线设计可确保始终如一的接线质量。
- 将现有装置从无指示灯连接器升级为有指示灯连接器,以提高诊断能力,作为预测性维护计划的一部分。
- 通过将所有电磁阀连接转换为单一连接器系列和电缆直径,实现混合阀门装置中电气连接的标准化,从而简化备件管理。
订购和型号配置
根据阀门电磁线圈的连接类型选择 A、B 或 C 型。ROSS 的大多数阀门系列都使用 A 型连接。
对于带指示灯的连接器,请指定电压后缀:-W = 24 VDC;-Z = 120 VAC;-Y = 230 VAC。连接器本体相同,仅 LED 电路有所不同。
A 型 6 毫米电缆(721K77 / 720K77-W / 720K77-Z)是 ROSS 21 系列和直列式提升阀最常见的预接线连接器。
A 型 10 毫米电缆(371K77 / 383K77-W / 383K77-Z)用于较大的电缆管理系统或导管配件需要更粗的电缆直径的情况。
C 型 5 毫米线缆带灯连接器(2476K77-W / 2476K77-Z)适用于空间受限且只能容纳 5 毫米电缆的紧凑型阀门电磁阀。
请勿将浪涌抑制器与这些连接器串联。浪涌抑制器会延长电磁阀的释放时间。
对于 DM2 系列、M35、SV27 和 RSe 阀站,93 系列预装配接线套件提供专为这些阀型设计的完整多电缆组件。
相关产品及配件
- 91系列电气连接器- 完整的91系列包括仅连接器、导管入口连接器和预接线DIN EN 175301-803连接器,适用于所有ROSS电磁阀类型。https ://www.rosscontrols.com/en/series/91-electrical-connectors
- 93系列预装配线束套件- 适用于DM系列、M35、SV27和RSe系列阀站的多电缆线束组件,包括电磁阀和状态指示器连接。https ://www.rosscontrols.com/en/series/93-preassembled-wiring-kits
- 21系列直列式提升阀- 采用符合DIN EN 175301-803 A型标准的线圈连接,并与系列预接线连接器兼容的主阀系列。https ://www.rosscontrols.com/en/series/2759-lowhigh-temperatures-din-m12-connection-21-series
- 95系列机械压力开关- 采用91系列DIN EN 175301-803 A型连接器的电能释放验证开关。https ://www.rosscontrols.com/en/series/95-mechanical-pressure-switches
- 90系列排气消声器——气动式排气降噪消声器,通常与电磁阀连接器组件配套使用。https ://www.rosscontrols.com/en/series/90-silencers
常见问题解答 (FAQ)
问:系列预接线连接器和 91 系列连接器有什么区别?
答: 91系列包含预接线连接器组件和仅含连接器的版本,适用于现场使用导管进行布线。该系列特指工厂预接线并带有连接电缆的组件。实际上,这两个系列使用相同的预接线连接器型号(例如,721K77在两个系列中均有出现)。91系列还包括导管入口连接器(723K77、724K77-W/Z)和仅含连接器的版本(937K87、372K77),这些版本在仅含预接线组件的系列中并不存在。
问:为什么标准电缆长度只有 2 米?
答: 2米标准长度足以满足大多数机器安装式电磁阀应用的需求,前提是阀门位于距离控制接线盒或接线端子6英尺(约1.8米)以内。对于更长的应用,引线端接可连接至现场接线盒或接线端子,然后从该接线盒或接线端子引出合适长度的控制电缆至控制面板。
问:6毫米和10毫米线缆中的A型预接线连接器在电气性能上是否相同?
答:是的。6毫米线缆(721K77)和10毫米线缆(371K77)A型预接线连接器在电气性能上完全相同,均为18号线规组件。唯一的区别在于线缆外径,这决定了它们与线缆固定接头和线缆管理硬件的兼容性。
问:我可以订购定制长度的电缆吗?
答: A型和B型连接器的标准库存长度为2米,C型连接器的标准库存长度为2米或3米。如需定制长度,请直接联系ROSS Controls。此外,也可在机器接线端子处使用合适的电缆和连接器延长标准预接线连接器的引线。
问:发光连接器中使用的LED灯是什么颜色?
答: ROSS 带指示灯的连接器通常使用红色或琥珀色 LED 指示灯,当电磁阀通电时,指示灯会亮起。LED 指示灯的颜色足以在整个机器阵列中提供清晰可见的信息,便于诊断。请联系 ROSS 了解具体的当前型号和指示灯颜色。
问:C型连接器是否有230VAC带指示灯的连接器?
答: C型带指示灯预接线连接器适用于24VDC和120VAC。如需230VAC C型连接器,请联系ROSS Controls确认当前供货情况。
问:如何识别预接线连接器上的飞线?
答: 18号预接线连接器上的飞线通常通过绝缘层颜色来识别。常见用途:黑色和黑色线承载线圈电压(交流电可互换),绿/黄色线为保护接地线。有关所订购型号的具体线色编码,请参阅连接器数据手册。
问:预接线连接器可以在易爆或危险场所使用吗?
答:标准系列预接线连接器未获得ATEX或NEC 1区认证。对于危险场所要求,请联系ROSS Controls了解防爆电磁阀选项。在危险场所使用标准连接器并配合合适的阀体时,必须采用单独的导管密封件和危险场所专用接线方法。
问:预接线电缆的弯曲半径要求是多少?
答:电缆最小弯曲半径应至少为电缆外径的 10 倍。例如,对于 6 毫米的电缆,最小弯曲半径为 60 毫米(约 2.4 英寸)。过小的弯曲半径会使模制应力消除点处的导体绝缘层承受过大应力,从而导致电缆过早失效。
问:如果我不小心把A型接头安装到了B型阀门上会发生什么?
答:连接器采用物理键槽设计,防止插错。A 型连接器无法插入 B 型线圈开口,反之亦然。如果在安装连接器时遇到阻力,请先确认连接器的类型,切勿强行连接。
问:这些连接器是否与非ROSS电磁阀兼容?
答:是的。该系列连接器符合 DIN EN 175301-803 标准的尺寸要求,并与符合相同标准且外形匹配的任何电磁阀线圈兼容。请确认外形类型以及连接器线缆夹持直径是否与所用电缆匹配。
问:这些连接器能承载的最大电磁阀电流是多少?
答: 18 AWG 标准工业级电线适用于 2 米长电缆上持续电流不超过约 6 安培的电磁阀。ROSS 电磁阀线圈的典型电流为 0.1 至 0.5 安培。请从阀门数据表中核实实际的电磁阀电流,并确认其在导线的承载能力范围内。
安装和维护指南
- 订购前,请根据阀门数据手册或铭牌确定电磁阀连接器的类型(A、B 或 C)。这些连接器类型有物理上的防呆设计,不能互换。
- 布线时应避免急弯、扭结或与机器边缘摩擦。电缆弯曲半径至少应为电缆直径的 10 倍。
- 根据电磁线圈极性标签,将引线连接到控制系统 I/O 端子块。对于交流线圈,极性并不关键;对于直流线圈,务必确保极性正确,以防止线圈损坏。
- 在易振动的环境中,应每隔不超过 12 英寸固定电缆,以防止电缆移动导致连接器本体受力。
- 在冲洗或潮湿环境中,检查电缆夹紧装置与电缆护套的接合情况,以保持 IP65 密封完整性。
- 安装完成后,通过接通控制输出并确认阀门上的指示灯亮起来验证 LED 的工作情况(对于带灯版本)。
- 对于狭窄导管内的 3 米 C 型预接线连接器,请确保较长的电缆不会产生过多的松弛,以免被挤压或扭结。
保修与全球支持
ROSS Controls 为所有系列预接线连接器提供一年保修,涵盖自购买之日起的材料和工艺缺陷。
如需技术支持,请联系客户服务部:1-800-GET-ROSS;技术服务部:1-888-TEK-ROSS。
访问 rosscontrols.com 获取完整的 91 系列数据表、按阀门类型划分的连接器交叉参考以及在线订购。
下载产品目录: https://www.rosscontrols.com/en/series/92-prewired-electrical-connectors
