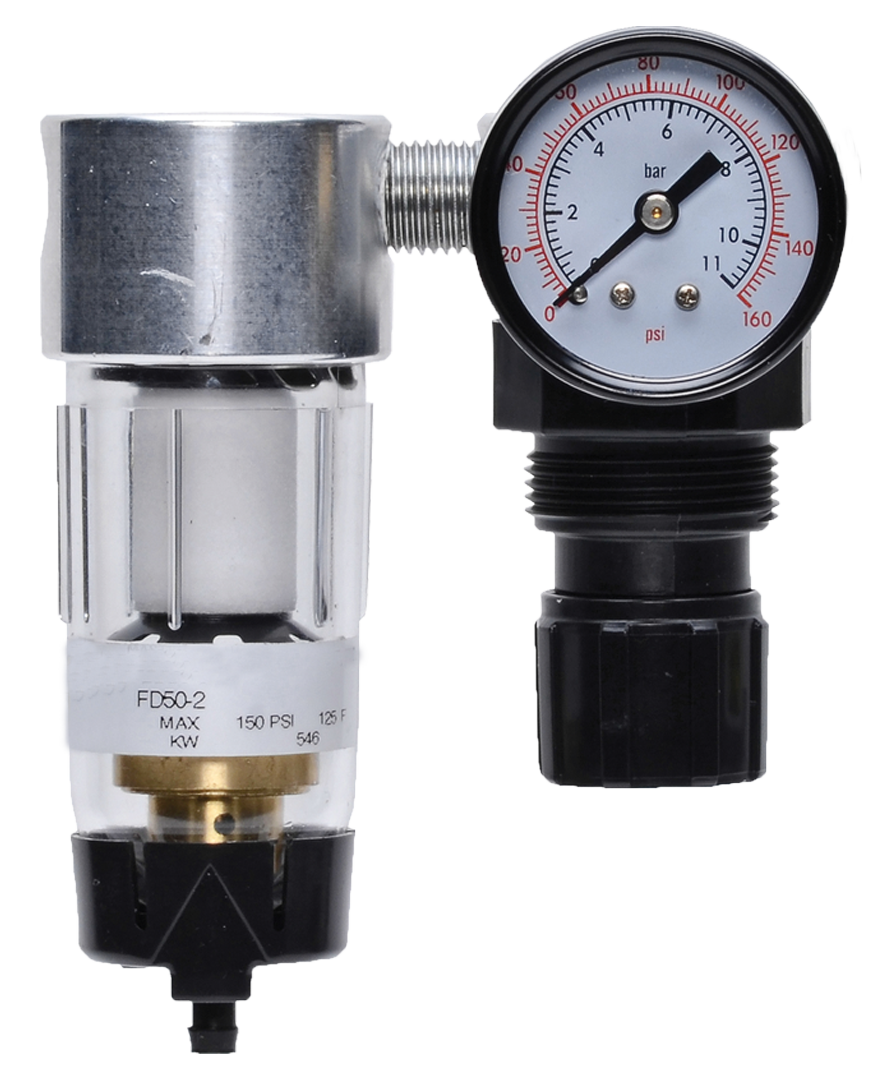

微型系列

端口尺寸 1/8" 和 1/4";流量达到 19 scfm(538 升/分钟)

实际产品可能与上图不同。购买前请核实产品详细信息。
产品样册
  • 管式安装
  • 活塞式减压阀
  • 聚碳酸酯塑料滤杯或铝滤杯
  • 自动排水或手动排水过滤器

微型系列过滤减压阀产品概述

微型系列过滤减压阀将过滤器和减压阀结合在一个紧凑的嵌入式安装组件中。它们具有活塞式减压阀,可提供精确的气压控制。您可以根据您的具体环境需求选择聚碳酸酯塑料滤杯或铝制滤杯。此外,还有一个用于过滤器维护的自动或手动排水选项,在紧凑的设计中提供多功能性和可靠的空气质量控制。



请参阅侧面和以下为微型系列过滤减压阀目录、安装说明和技术数据。此外,您还可以选择筛选满足您要求的所有可用微型系列过滤减压阀。

系列概览 ❯

正在加载...

正在加载...

产品概述

ROSS Controls 微型过滤器/调压器将空气过滤和压力调节功能集成于一个紧凑的直列式组件中,专为空间受限的气动系统而设计。该系列产品支持 1/8 英寸和 1/4 英寸 NPT 或 G (BSPP) 接口,流量高达 19 scfm (538 l/min),并采用活塞式调压器,可提供精确稳定的下游压力控制。

该系列产品采用直列式安装设计,无需面板开孔或歧管模块即可直接集成到气动管路中。5微米聚乙烯滤芯可在空气到达下游压力敏感部件之前去除颗粒污染物,从而保护执行器、气缸和精密控制阀免受磨损和故障的影响。

可选的碗体包括用于液位可视化监测的聚碳酸酯塑料碗体和适用于耐高温应用的铝制碗体。手动排水和自动排水配置均可提供,方便维护团队根据实际安装情况选择合适的冷凝水排放方案。活塞式调压器设计即使在入口压力变化的情况下也能保持稳定的出口压力,从而降低下游气动回路的工艺波动。

该系列产品是 ROSS Controls 全面空气处理产品线的一部分,旨在与 ROSS 过滤器、润滑器和锁定阀进行模块化连接,以满足系统需求超出过滤和调节范围的情况。

主要工程特性

  • 直列式安装配置- 直接安装在气动供应管路中,无需歧管块或面板改造,从而降低空间受限应用中的安装复杂性和整体系统占地面积。
  • 活塞式调节器- 提供精确、稳定的出口压力控制,相对于紧凑的本体尺寸而言,具有出色的流量能力,可在整个工作范围内保持调节压力,即使流量需求发生变化。
  • 聚碳酸酯或铝制碗- 聚碳酸酯碗可提供可视化的冷凝水液位监测;铝制碗可将介质的最高温度等级扩展至 150 华氏度(66 摄氏度),适用于温度更高的安装环境。
  • 自动或手动排水- 自动排水无需操作员干预即可清除冷凝水;手动排水可对冷凝水的清除进行有效控制,适用于有污染问题或需要定期维护的应用。
  • 5 微米聚乙烯滤芯- 标准 5 微米级聚乙烯滤芯可捕获固体颗粒污染物,保护下游气动元件免受加速磨损和污染相关故障的影响。
  • NPT 和 G (BSPP) 螺纹选项- 北美安装可选择 NPT 螺纹,国际应用可选择 G (BSPP) 螺纹;订购 G 螺纹型号时,需在型号前添加 C 前缀。
  • 紧凑型 2 盎司(60 毫升)碗容量- 2 盎司碗的容量与微型系列气动回路典型的流量和冷凝水生成率相匹配,从而最大限度地缩小了整个装置的尺寸。
  • 自泄压调节器功能- 活塞调节器具有自泄压功能,当设定点降低时,下游压力可通过排气口释放,无需手动向下游排气。
  • 出口压力高达 100 psig (7 bar) - 可调节的调节出口压力范围支持微型气动系统中使用的大多数气动执行器和控制装置的完整工作范围。
  • 可提供替换滤芯- 5 微米聚乙烯(标准)、5 微米烧结青铜、20 微米烧结青铜和 40 微米烧结青铜替换滤芯,以满足不同的过滤要求和使用条件。

技术规格

一般规格

范围 规格
系列 微缩系列
安装类型 排队
端口尺寸 1/8" 和 1/4"(NPT 或 G/BSPP)
最大流量 19 标准立方英尺/分钟(538 升/分钟)
调节器类型 自泄压活塞
滤芯元件评级 5微米(聚乙烯标准)
出口压力范围 可调至 100 psig(7 巴)
工作压力 - 聚碳酸酯碗(自动排水) 最高可达 150 psig(10 巴)
工作压力 - 金属碗(自动排水) 最高可达 200 psig(14 巴)
工作压力 - 聚碳酸酯碗(手动排水) 0 至 150 psig(0 至 10 bar)
工作压力 - 金属碗(手动排水) 0 至 200 psig(14 巴)
环境/介质温度 - 聚碳酸酯碗 40 至 125 华氏度(4 至 52 摄氏度)
环境/介质温度 - 金属碗 40 至 150 华氏度(4 至 66 摄氏度)
碗容量 2盎司(60毫升)
压力计 0 至 160 psig(0 至 11 bar);前后均为 1/8 NPT 压力表接口
流动介质 压缩空气
面板安装孔 直径 1-3/16 英寸(30 毫米)

认证与合规

典型应用及行业

气动工具和设备供应

  • 适用于气动螺丝刀、冲击扳手和小型往复工具的即时空气准备,紧凑的在线装置可提供过滤和调节压力,而无需专用面板或歧管空间。
  • 生产线上的手持式装配工具需要在工具入口处使用清洁、压力调节的空气,以保护内部机构并确保生产班次中扭矩输出的一致性。
  • 小型气动夹具和夹钳用于拾取放置自动化,其微型外形尺寸允许直接安装在执行器旁边,从而最大限度地减少 FR 和使用点之间的不受控制的管线体积。
  • 气浮轴承和气主轴供气回路中,过滤质量和精确的压力稳定性对于轴承间隙的保持和旋转精度都至关重要。

电子和半导体制造

  • 在电子组装中,压缩空气供应给气动喷嘴和点胶头,其中 5 微米过滤元件可去除可能污染敏感电路板表面或粘合剂点胶系统的颗粒物。
  • 在拾放式 SMT 设备中,真空发生器供电电路可确保清洁、受控的空气在文丘里管处保持稳定的真空度,并在每小时数千次循环中可靠地拾取元件。
  • 为过程控制面板中的精密压力传感器、阀门定位器和控制仪表提供仪表空气,需要稳定的入口压力和无冷凝物和颗粒物的清洁空气。

实验室和测试设备

  • 实验室测试夹具和自动化测试设备 (ATE) 中的气动执行器供应,其紧凑的单元尺寸使其能够集成到仪器机架和测试外壳中,最大限度地减少对占地面积的影响。
  • 用于精密流量校准设备的压力供应调节,其中自泄压活塞调节器在校准过程中提供稳定的参考压力。
  • 洁净室设备,其中铝制碗状部件可承受工艺腔室中偶尔遇到的略微升高的温度环境,密封结构可降低污染风险。

包装和轻型组装

  • 适用于包装线上小型吹送、喷射和气刀应用的即时空调,其中 19 scfm 的流量足以满足需求,并且紧凑的安装至关重要。
  • 医疗器械组装设备需要洁净的过滤空气输送到气动执行器,而污染控制和可靠的压力调节会直接影响产品质量结果。
  • 牙科和医疗器械供应,其微型主体尺寸和 NPT 或 BSPP 螺纹选项可集成到符合国际标准的设备中。

订购和型号配置

系列型号包含了调节器类型、碗型、排水类型和接口尺寸等信息。请从上表中选择合适的型号,或使用以下代码结构进行配置。

对于 G (BSPP) 螺纹,在型号前加上前缀 C(例如,C5321C1032 表示 1/8 G 接口,带聚碳酸酯碗、活塞调节器、自动排水装置)。

活塞式调节器型号通过型号中的第三位数字来识别:活塞式 = 1,隔膜式 = 2。

聚碳酸酯碗型号以 5321 开头;铝(金属)碗型号以 5322 开头。

自动排水型号的尾数为 32 或 31;手动排水型号的尾数为 02 或 01。

如需了解标准型号列表之外的配置或寻求帮助选择合适的替换滤芯,请联系 ROSS Controls,电话:(800) 438-7677。

配件

替换滤芯

标准型5微米聚乙烯滤芯(933K77)以及可选的5微米、20微米和40微米规格的烧结青铜滤芯均可提供。烧结青铜滤芯在高冷凝水或重污染环境中具有更高的机械耐久性。

等级 材料 型号
5微米(标准) 聚乙烯 933K77
5微米(可选) 烧结青铜 R-KA130-27E5
20微米(可选) 烧结青铜 R-KA130-27E4
40微米(可选) 烧结青铜 R-KA130-27E3

模块化附加组件

该系列产品可与 ROSS 模块化润滑器和独立过滤器组合使用,构建完整的 FRL 系统,满足除集成过滤和调节之外的其他系统需求。有关模块化兼容性配置,请联系 ROSS Controls。

相关产品及配件

常见问题解答 (FAQ)

问:微型系列的最大流量是多少?

答:微型系列的额定流量为 19 scfm(538 升/分钟)。此流量适用于小型执行器、气动工具和仪器的即用型供气。对于更高的流量需求,应考虑中型系列(最高可达 100 scfm)或全尺寸系列(最高可达 138 scfm)。

问:有哪些端口尺寸可供选择?

答:该系列产品提供 1/8 英寸和 1/4 英寸两种接口尺寸,螺纹接口可选 NPT 或 G (BSPP)。G 螺纹型号需在 NPT 型号前加前缀 C。

问:最大出口压力是多少?

答:活塞式调压器可调压力高达 100 psig(7 bar)。这涵盖了工业自动化中使用的大多数标准气缸、执行器和工具的工作范围。

问:最大入口工作压力是多少?

答:采用聚碳酸酯材质的马桶,无论是自动排水还是手动排水型号,最大工作压力均为 150 psig(10 bar)。采用铝(金属)材质的马桶,最大工作压力则提高至 200 psig(14 bar)。

问:温度限制是多少?

答:聚碳酸酯材质的搅拌碗适用于 4 至 52 摄氏度(40 至 125 华氏度)的环境温度和介质温度。铝制搅拌碗的耐温上限可达 66 摄氏度(150 华氏度),因此更适合温度略高的环境。

问:我应该选择自动排水版还是手动排水版?

答:自动排水型号无需人工干预即可清除冷凝水,推荐用于无人值守系统、远程安装或冷凝水频繁积聚的高湿度环境。手动排水型号则允许操作人员直接控制冷凝水的清除,适用于需要监测冷凝水成分或污染控制规程要求定期人工检查的情况。

问:聚碳酸酯碗和铝碗有什么区别?

答:聚碳酸酯容器可直观检查冷凝水液位,适用于温度不超过 125 华氏度的清洁和中等环境。铝制容器虽然不具备直观检查功能,但最高耐温等级提高到 150 华氏度,并且更耐冲击,更能抵抗某些溶剂和冷却剂的化学侵蚀。

问:调节器是否具有自我泄压功能?

答:是的。该系列活塞式调压器具有自泄压功能,这意味着当设定压力降低时,下游多余的压力会通过调压器排气口排出,而无需手动进行下游排气。这简化了调试和运行期间的压力调节。

问:标准配置的过滤元件是什么?还有哪些替代方案?

答:标准滤芯为5微米级聚乙烯滤芯(型号933K77)。可选的烧结青铜滤芯有5微米(R-KA130-27E5)、20微米(R-KA130-27E4)和40微米(R-KA130-27E3)三种规格。烧结青铜滤芯在高冷凝环境下更耐用,并且可以清洗后重复使用。

问:这个碗的容量是多少?

答:该系列产品采用 2 盎司(60 毫升)的容器。这种紧凑的容量适用于微型串联气动回路典型的流量和冷凝水产生量,并能最大限度地减小装置的整体尺寸。

问:该系列产品可以采用面板安装方式吗?

答:是的。该系列产品支持面板安装,安装孔直径为 1-3/16 英寸(30 毫米)。这样,设备就可以穿过面板或外壳壁进行安装,并且可以从正面接触到水箱进行维护。

问:迷你系列与矮脚系列有何不同?

答: Bantam系列是模块化安装单元,提供快速连接管接头和多种螺纹接口选项,包括公制尺寸。Miniature系列是直列式安装单元,仅提供NPT和G螺纹接口。两个系列的流量等级和规格相似,但Miniature系列针对直接直列式安装进行了优化,而Bantam系列则专为模块化系统组装而设计。

问:是否有3D CAD模型?

答:是的。ROSS Controls 通过 rosscontrols.com 的产品页面提供该系列产品的可下载 CAD 模型。请致电 (800) 438-7677 联系 ROSS Controls,或访问该系列产品页面直接下载。

问:该系列产品的保修期是多久?

答: ROSS Controls 为所有产品提供一年保修,保修范围涵盖自购买之日起的材料和工艺缺陷。如需保修索赔或技术支持,请致电 ROSS Controls USA,电话号码为 (800) 438-7677。

安装和维护指南

  • 将压缩空气供应管路串联安装,入口口连接到上游供应口,出口口朝向下游气动设备。
  • 安装时,将碗朝下放置,以便冷凝水能够靠重力收集,从而实现正常的自动或手动排水操作。
  • 除非下游部件需要润滑,否则应确保进气口无润滑油雾;过多的油污染会缩短滤芯的使用寿命。
  • 请勿超过所选碗型的最大工作压力额定值:聚碳酸酯碗为 150 psig,铝(金属)碗为 200 psig。
  • 请勿将聚碳酸酯碗暴露于溶剂、清洁剂或会腐蚀聚碳酸酯的化学品中。在可能接触化学品的环境中,请使用铝制碗。
  • 对于手动排水型号,在水箱注满之前定期排出冷凝水,以防止水进入下游空气回路。
  • 当装置压降明显增大或根据观察到的污染率按计划维护间隔更换滤芯时,应更换滤芯。
  • 在 NPT 接口上使用螺纹密封剂或螺纹胶带;不要使用过多的密封剂,以免进入空气回路并污染下游部件。
  • 在系统通电之前,请确认调节后的出口压力是否在下游组件可接受的范围内。
  • 使用面板安装功能时,请牢固地安装安装螺母,并确保碗侧可以方便地定期更换元件和排出冷凝水。

保修与全球支持

ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。

ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。

如需产品配置、技术支持和经销商查找服务,请联系 ROSS Controls USA,电话:(800) 438-7677 或访问 rosscontrols.com。

如需完整的技术数据、尺寸图和产品配置器访问权限,请访问 ROSS Controls 微型系列产品页面或直接联系 ROSS Controls。
