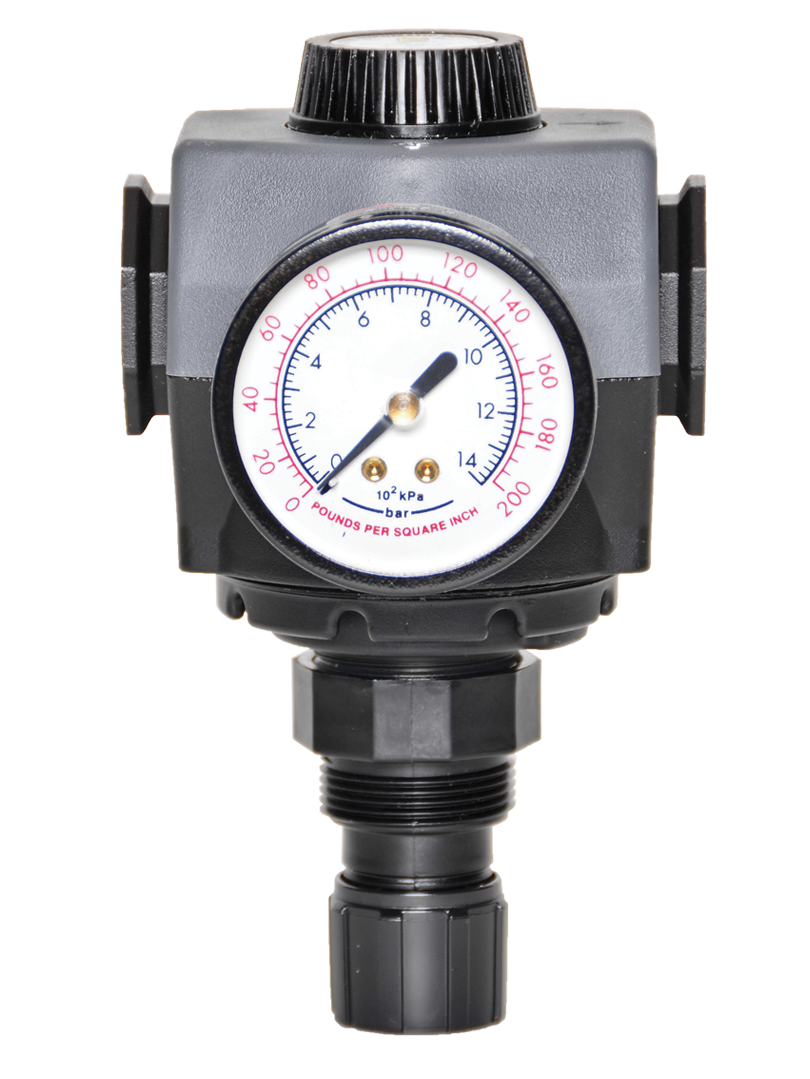

MD4精密系列
端口尺寸 3/8" 至 3/4";流量达到 170 scfm (4814 L/min)
- 模块化安装
- 隔膜结构
- 自泄压
MD4 精密系列精密减压阀产品概述
MD4 精密系列精密减压阀专为模块化安装而设计,可轻松集成到您的系统中。这些调节器采用隔膜结构,可提供精确的气压控制。它们还具有自动泄压功能,确保在精度至关重要的应用中高效运行。
请参阅侧面和下方的MD4 精密系列精密减压阀目录、安装说明和技术数据。此外,您还可以选择筛选满足您要求的所有可用MD4 精密系列精密减压阀。
正在加载...
正在加载...
产品概述
ROSS Controls 的精密压力调节器系列基于 MD4 模块化平台打造,它结合了隔膜式精密调节器的高精度压力控制以及 MD4 FRL 系统的紧凑尺寸和直接歧管连接功能。该系列产品提供 3/8 英寸、1/2 英寸和 3/4 英寸三种接口尺寸,在各种工况下,流量最高可达 170 scfm (4814 L/min),同时将调节压力保持在 3 psig (0.2 bar) 以内。
MD4平台是ROSS Controls的中型模块化FRL架构,旨在提供比标准全尺寸模块化系列更高的流量,同时保持紧凑的整体组件尺寸。该系列精密调压器可直接集成到MD4歧管组件中,并带有上游过滤器和下游润滑器,从而无需中间管件或适配器即可构建紧凑的FRL工作站。这种直接连接最大限度地减少了组件上的压降,并通过逐个模块更换简化了维护。
与所有 ROSS 精密调压器一样,该系列产品采用小阀座和大隔膜感应面积的设计。这种几何结构使其具有极高的灵敏度,能够在下游压力偏差达到气动扭矩工具、精密执行器或过程控制设备可感知的水平之前进行校正。压力设定值保持在 3 psig (0.2 bar) 以内,与标准工业调压器相比,扭矩重复性更高。
三种压力范围选项可满足不同的应用需求:15-100 psig (1.0-6.9 bar) 适用于低压工具和仪表回路,15-200 psig (1.0-13.8 bar) 适用于标准工业应用,15-250 psig (1.0-17.2 bar) 适用于高压工具和工艺应用。标配自泄压设计,也可选配非泄压配置。
主要工程特性
- MD4 模块化平台兼容性- 专为直接集成到 ROSS MD4 FRL 歧管组件而设计,无需管道接头即可实现紧凑的过滤器-调节器-润滑器组合,并且与管道连接的单个组件相比,总压降更小。
- 紧凑尺寸下具有高流量能力- 通过 3/4 英寸端口输送高达 170 scfm (4814 L/min) 的流量,在相似的体积范围内比 121 系列全尺寸模块化容量高出约 10%,在紧凑的 MD4 歧管配置中提供更高的吞吐量。
- 三种压力范围选项- 出厂配置为三种调节范围 - 15-100 psig (1.0-6.9 bar)、15-200 psig (1.0-13.8 bar) 和 15-250 psig (1.0-17.2 bar) - 确保在每种应用的目标工作压力下获得最佳的弹簧灵敏度。
- 精密隔膜设计- 小型阀座与大型隔膜感应面积相结合,可实现 3 psig (0.2 bar) 内的压力精度,从而提供更佳的扭矩控制和一致的工艺条件。
- 自泄压标准配置- 标准自泄压设计允许下游压力在设定点降低时通过调节器本体释放;对于需要保持下游压力的回路,可提供非泄压选项。
- 可拆卸调节旋钮- 设定所需压力后,调节旋钮可拔出,从而在生产环境中防止篡改。可选配黄色旋钮,以便于识别精密调节站。
- 面板安装能力- 可通过 2-1/16 英寸(52 毫米)的开孔进行面板安装,并可选配面板安装螺母,以便在控制面板和操作员站中进行固定、易于操作的安装。
- 双压力表接口方向- 前后 1/4" NPT 压力表接口允许压力表以任意方向安装,以适应不同的面板和安装方向。
- NPTF 和 G 螺纹选项- 提供 NPTF 和 G (BSPP) 螺纹标准,以兼容北美和国际气动系统。
- 锌制阀体和阀盖结构——锌制阀体和阀盖确保了其在工业环境中的强度和耐久性。乙缩醛材质的阀盖和旋钮可抵抗FRL站附近常见的油雾环境的腐蚀。
技术规格
一般规格
| 范围 | 规格 |
| 系列 | MD4 精度 |
| 建造 | 膈肌,自泄式(另有非泄压式可选) |
| 安装 | 模块化(MD4平台)或直列式 |
| 端口尺寸 | 3/8",1/2",3/4" |
| 螺纹类型 | NPTF(美国)和 G(BSPP/ISO) |
| 最大流量 | 170 scfm (4814 升/分钟) |
| 入口压力(最大值) | 250 psig(17 巴) |
| 出口压力范围(低) | 15 至 100 psig(1.0 至 6.9 bar)- 代码 G |
| 出口压力范围(标准) | 15 至 200 psig(1.0 至 13.8 bar)- 代码 E |
| 出口压力范围(高) | 15 至 250 psig(1.0 至 17.2 bar)- 代码 F |
| 压力表接口 | 1/4” NPT,前后 |
| 压力表(可选) | 0 至 200 psig(0 至 14 bar) |
| 面板安装孔 | 直径 2-1/16 英寸(52 毫米) |
| 流动介质 | 过滤压缩空气 |
| 身体材料 | 锌 |
| 穹顶材料 | 锌 |
| 帽盖和旋钮材料 | 缩醛 |
| 密封材料 | 丁腈橡胶(标准) |
| 阀门材料 | 黄铜 |
| 尺寸(长 x 高 x 宽,不含轨距) | 3.5英寸 x 4.8英寸 x 1.6英寸(87毫米 x 40毫米) |
| 深度(小于厚度) | 2.9英寸(73毫米) |
| 重量(较小规格) | 2.3磅(1.0公斤) |
| 压力精度 | 设置保持在 3 psig (0.2 bar) 以内 |
温度等级
温度限制适用于环境温度和压缩空气介质。标准丁腈橡胶密封件的工作范围如下。
| 配置 | 环境温度 | 介质温度 |
| 标准型(丁腈橡胶密封件) | 40 至 125 华氏度(4 至 52 摄氏度) | 40 至 125 华氏度(4 至 52 摄氏度) |
流量性能数据
流量性能是在 91 psig (6.3 bar) 入口压力下测量的。最大额定流量为 170 scfm (4814 L/min),接口尺寸为 3/4 英寸。
| 端口尺寸 | 最大流量 scfm(升/分钟) | 入口压力 psig | 出口范围 psig | 重量磅(千克) |
| 3/8英寸 | 约100(2832) | 最多 250 人 | 15-100 / 15-200 / 15-250 | 2.3 (1.0) |
| 1/2英寸 | 约140(3965) | 最多 250 人 | 15-100 / 15-200 / 15-250 | 2.3 (1.0) |
| 3/4英寸 | 170 (4814) | 最多 250 人 | 15-100 / 15-200 / 15-250 | 2.3 (1.0) |
认证与合规
| 认证/标准 | 细节 |
| 螺纹标准 | NPTF 符合 ANSI/ASME B1.20.3 和 G (BSPP) 符合 ISO 228-1。 |
| MD4模块化系统兼容性 | 与 ROSS Controls MD4 FRL 模块化歧管平台完全兼容,包括 MD4 过滤器、润滑器和锁定阀,用于集成装配结构。 |
| CE标志资格 | 本产品设计符合欧盟机械指令要求。具体认证文件请咨询ROSS Controls。 |
典型应用及行业
汽车装配和扭矩控制
- 在多轴装配工位上,MD4 歧管配置可对螺母扳手和扭矩脉冲工具进行精确的供料调节,从而将多个系列单元组合成一个紧凑的服务面板,为整个装配单元提供服务。
- 发动机装配线上的空气供应调节,用于气缸盖、进气歧管和附件驱动紧固操作期间的气动扭矩工具,这些操作需要接头到接头扭矩的重复性。
- 变速器装配精密供气,其中多个调节回路以不同的设定压力为同一装配单元中的不同扭矩工具提供来自单个 MD4 歧管工位的动力。
- 机器人末端执行器供料调节,适用于气动夹爪和冲压工具的自动化装配机器人,其中紧凑的 MD4 平台尺寸会降低机器人手臂的有效载荷。
- 最终装配审核工具供应法规,用于质量验证扭矩工具,要求使用经过认证、有记录的气压,以便追溯装配记录。
机床和工件夹持
- CNC加工中心工件夹持气动卡盘、虎钳和夹具执行器气动供气调节,其中一致的夹紧压力可确保零件位置的重复性和加工尺寸的质量。
- 精密磨削和车削中心的气浮轴承和静压主轴供气调节装置,通过调节气压来保持轴承油膜厚度和主轴对准。
- 适用于卧式加工中心的刀具更换器和自动托盘更换器驱动装置,其中持续的压力可确保执行器完成行程并可靠地安装刀具。
- 大型加工中心采用集成到机床控制柜中的 MD4 歧管 FRL 系统,实现切屑输送和冷却系统气动执行器供料调节。
- 多轴坐标测量机 (CMM) 探头供气调节,适用于需要极其稳定、无污染且压力精确的气浮式 CMM 系统。
MD4 集成 FRL 应用
- MD4 FRL 站结构将 ROSS MD4 系列精密调节器与 ROSS MD4 过滤器和润滑器组合在一个歧管中,为汽车、航空航天和一般制造工厂中的多工具气动供应点提供服务。
- 区域空气准备系统,其中多个 MD4 FRL 站处理设施中的不同压力区域,每个系列单元独立调节至该区域所需的工具供应压力。
- 将锁定阀与 ROSS MD4 LOX 锁定阀集成在歧管中该系列阀的上游,从而实现符合锁定/挂牌规定的能量隔离,以便进行维护。
- 压缩天然气和氮气服务(请咨询 ROSS 以了解兼容性),其中 MD4 系统中的气体兼容组件需要将高压存储压力精确降低到工艺工作压力。
过程和仪表应用
- MD4歧管配置允许将多个先导供气调节器组合在一个紧凑的组件中,用于化工、石油化工和水处理设施中气动过程阀和定位器的先导供气调节。
- 实验室和研发工作台供气调节,用于测试夹具、气动机构和需要可重复、可记录气压的精密运动系统。
- 喷涂和材料应用系统在油漆涂装生产线中实现供料调节,其中精确的雾化压力可保持涂层厚度的均匀性。
- 制药和食品加工气动执行器供应,其中洁净的压缩空气以受控、可验证的压力驱动包装、灌装和密封设备中的执行器。
订购和型号配置
ROSS 采用 MD4 模块化平台型号结构。配置代码指定压力范围、接口尺寸、压力表选项和旋钮颜色。NPTF 和 G 螺纹接口均可选择。
|
型号结构:MD4 52K [Adj] [Gauge] [Port] [Color] B MD4 = MD4 平台前缀 52K = 系列(MD4 精密稳压器) [Adj] = 调整范围 E = 15-200 psig (1.0-13.8 巴) F = 15-250 psig (1.0-17.2 bar) G = 15-100 psig (1.0-6.9 bar) [Gauge] = 压力表选项 A = 无量程 B = 压力表 0-200 psig (0-13.8 bar) D = 无压力表,带面板安装螺母 E = 压力表,量程 0-200 psig,带面板安装螺母 [端口] = 端口尺寸和线程 3 = 3/8" NPTF 4 = 1/2" NPTF 5 = 3/4" NPTF C = 3/8" G (BSPP) D = 1/2" G (BSPP) E = 3/4" G (BSPP) [颜色] = 旋钮颜色 2 = 黑色旋钮 Y = 黄色旋钮(用于视觉识别) B = 修订代码 |
指定调节范围代码(E、F 或 G),以选择正确的内部弹簧,从而在目标工作压力下获得最佳灵敏度。
黄色旋钮选项(代码 Y)可用于在多调节器 FRL 面板中直观地识别精密调节器站。
D 型和 E 型仪表均随附面板安装螺母。如果不需要面板安装,请订购 A 型或 B 型仪表。
G(BSPP)螺纹端口代码为C、D和E(分别对应3/8英寸、1/2英寸和3/4英寸)。NPTF端口代码为3、4和5。
提供不带泄压功能的选项;请联系 ROSS Controls 进行配置。不带泄压功能的型号在入口压力低于设定值时可保持下游压力。
压力范围选择
| 代码 | 调节范围 psig(巴) | 典型用途 |
| E | 15-200 (1.0-13.8) | 标准工业和工具应用 |
| F | 15-250 (1.0-17.2) | 高压工具和工艺应用 |
| G | 15-100 (1.0-6.9) | 低压仪器和传感应用 |
端口大小代码
| 代码 | 端口尺寸 | 线 |
| 3 | 3/8英寸 | NPTF |
| 4 | 1/2英寸 | NPTF |
| 5 | 3/4英寸 | NPTF |
| C | 3/8英寸 | G(BSPP) |
| D | 1/2英寸 | G(BSPP) |
| E | 3/4英寸 | G(BSPP) |
配件
压力表
适用于 1/4 英寸 NPT 接口的压力表,量程为 0 至 200 psig(0 至 14 bar)。如需将压力表包含在调压器中,请在型号中指定压力表代码 B。
面板安装螺母
用于 2-1/16 英寸(52 毫米)开孔安装的面板安装螺母。型号配置中的 D 和 E 型仪表均包含此螺母。
MD4模块化FRL组件
ROSS Controls MD4平台过滤器、润滑器和MD4液氧锁定阀可直接以模块化歧管配置连接到该系列产品。请联系ROSS Controls获取完整的MD4组件配置信息。
相关产品及配件
- 121系列全尺寸精密调压器- 适用于标准FRL平台上的1/4英寸至3/4英寸接口的全尺寸模块化精密调压器,流量可达155 scfm。https ://www.rosscontrols.com/en/series/121-full-size-precision-series
- 123系列大容量精密调压器- 适用于3/4英寸至1-1/2英寸接口的直列式大容量精密调压器,流量可达800 scfm。https ://www.rosscontrols.com/en/series/123-high-capacity-precision-series
- 125系列MD4远程先导控制器- MD4平台远程先导控制器,为同一MD4歧管系统增加远程设定点功能。https ://www.rosscontrols.com/en/series/125-md4-series-remote-pilot-reg
- ROSS MD4 FRL 过滤器- MD4 平台模块化过滤器,用于直接连接歧管上游系列产品。https ://www.rosscontrols.com/en/categories/filters
- ROSS MD4 润滑器- MD4 平台润滑器,用于刀具供油回路的下游油雾添加。https ://www.rosscontrols.com/en/categories/lubricators
- ROSS MD4 液氧锁定阀- 适用于 MD4 FRL 组件上游能量隔离的 MD4 兼容型锁定阀。https ://www.rosscontrols.com/en/categories/lockout-valves
常见问题解答 (FAQ)
问:MD4平台是什么?该系列产品如何融入其中?
答: MD4 是 ROSS Controls 的中型模块化 FRL 架构,在紧凑的占地面积下,提供比标准全尺寸模块化系统更高的流量。该系列精密调节模块专为 MD4 歧管组件设计,可直接连接到 MD4 过滤器和润滑器,无需模块间管道连接。这降低了压降,并实现了紧凑的 FRL 站结构。
问:该系列产品与 121 系列全尺寸精密调节器相比如何?
答:两者都是采用隔膜结构的模块化精密调压器,压力保持精度在 3 psig 以内。MD4 系列的最大流量更高(3/4 英寸接口处为 170 scfm,而 121 系列为 155 scfm),使用 MD4 专用歧管平台而非标准全尺寸平台,并且其高度和宽度尺寸略大。121 系列采用标准全尺寸模块化接口间距;这两个系列不能在同一歧管上互换使用,必须使用转接块。
问:有哪些压力范围可供选择?
答:共有三个量程:15-100 psig (1.0-6.9 bar),G 型,适用于低压应用;15-200 psig (1.0-13.8 bar),E 型,适用于标准工业用途;15-250 psig (1.0-17.2 bar),F 型,适用于高压需求。选择最接近目标工作压力的量程,以确保最佳的隔膜弹簧灵敏度和调节精度。
问:该系列产品可承受的最大入口压力是多少?
答:该系列产品的最大入口压力为 250 psig(17 bar)。这略低于 121 和 123 系列(后两者可接受 300 psig 的入口压力)。请确保该系列产品的供气系统压力不超过 250 psig。
问:是否有非泄压配置?
答:是的。虽然标准系列产品具有自泄压功能,但对于入口压力暂时低于设定值时必须维持下游压力的回路,我们提供非泄压配置。请联系 ROSS Controls 以指定非泄压选项。
问:黄色旋钮选项有什么作用?
答:黄色调节旋钮(代码 Y)为多调节器 FRL 面板中的精密调节器站提供视觉识别标记,使复杂的气动分配系统中的精密调节器与标准调节器更容易区分。
问:上游需要什么样的过滤?
答:建议使用最小过滤精度为 5 微米的颗粒物过滤器。ROSS Controls MD4 平台过滤器可通过模块化歧管直接连接到该系列产品,无需额外的接头或管道即可实现集成过滤。
问:该系列产品能否用作在线稳压器(非模块化)?
答:是的。虽然该系列产品主要设计用于 MD4 模块化歧管,但也可用于采用 NPTF 或 G 螺纹端口连接的传统直列式管道配置。
问:工作温度范围是多少?
答:标准丁腈橡胶密封件适用于 4°C 至 52°C(4°F 至 125°F)的环境温度和压缩空气介质温度。对于高于 125°F 的环境,请咨询 ROSS Controls 以获取其他密封件选项。
问:如何调节和锁定设定压力?
答:顺时针旋转调节旋钮可增加出口压力,逆时针旋转可降低出口压力。旋钮设定后可拆卸:一旦拆卸,不借助旋钮就无法更改设定值。这在生产环境中可防止篡改,避免意外的压力变化影响产品质量。
问:该系列产品可以调节氮气或其他惰性气体吗?
答:本系列产品适用于压缩空气。对于氮气或其他惰性气体应用,必须评估接触介质的材料(锌制阀体、黄铜阀芯、丁腈橡胶密封件)的兼容性。有关气体应用方面的信息,请咨询 ROSS Controls。
问:该系列产品的压力下降特性是什么?
答:该系列产品的压力降幅(即流量从零需求增加到最大需求时,调节压力的下降幅度)控制在 3 psig (0.2 bar) 以内。这种严格的压力降幅控制使其成为精密调节器,并区别于标准工业调节器——后者在相同工况下通常存在 5 至 15 psig 的压力降幅。
安装和维护指南
- 安装 ROSS MD4 5 微米过滤器或同等的上游过滤器,以保护系列阀座免受颗粒物损坏。
- 对于模块化歧管的安装,请遵循 ROSS Controls MD4 装配指南,以确保模块正确对齐、端口就位和拉杆扭矩规格。
- 确保进水压力不超过 250 psig (17 bar)。该系列产品的最大进水压力额定值低于 121 和 123 系列(250 psig)。
- 将调节旋钮调至目标出口压力,并使用校准过的压力表在前部或后部的 1/4 英寸 NPT 压力表接口处进行验证。设置完成后,为防止篡改,请取下旋钮。
- 面板安装时,请使用直径为 2-1/16 英寸(52 毫米)的开孔,并可选配面板安装螺母。请确认面板后方有足够的深度,以容纳 2.9 英寸(73 毫米)的主体。
- 用 1/4” NPT 塞子堵住未使用的压力表端口,以防止空气泄漏和污染物进入。
- 将环境温度保持在 4 至 52 摄氏度(4 至 125 华氏度)之间。超出此范围的温度会影响隔膜的柔韧性和调节精度。
- 在 MD4 歧管组件中,在施加供气压力之前,请确保所有模块连接和拉杆均已按照 ROSS Controls 规范拧紧。
- 安装并设定点调整后,将供气压力从最小值循环到最大值,并验证在无流量和最大流量条件下,调节后的出口压力是否保持在设定点的 3 psig 以内。
- 根据 ROSS Controls 的维护周期更换上游 MD4 过滤器中的滤芯,以防止压力下降,从而降低该系列设备的可用入口压力。
