产品概述

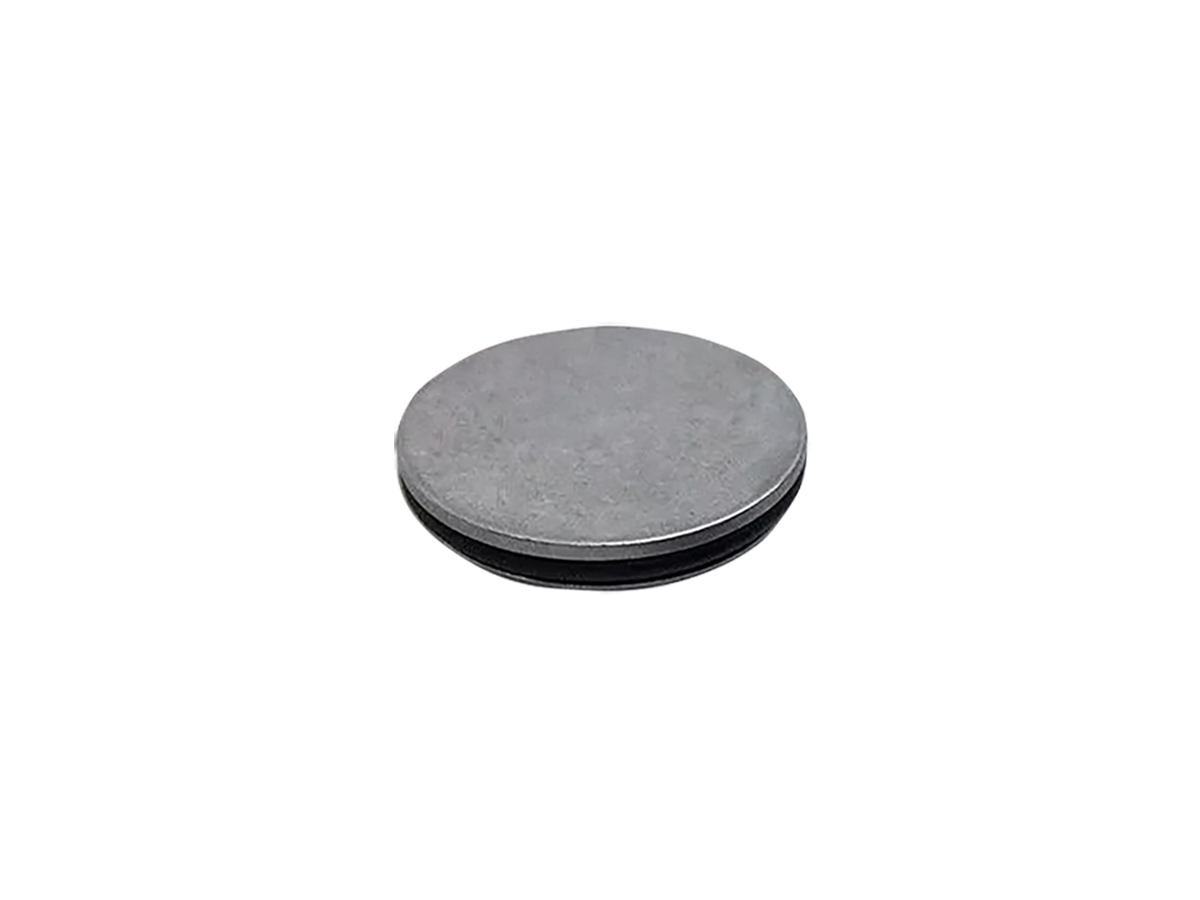

ROSS Controls 的阻隔盘是一种扁平密封盘,用于封闭 ISO 15407 和 ISO 5599 底座式阀组组件中相邻工位之间的供气(端口 1)、排气(端口 3 和 5)以及先导端口通道。通过在两个阀组工位之间的接口处插入阻隔盘,工程师可以在阀组内创建一个隔离的压力区或排气区,从而允许阻隔盘两侧的不同工位在不同的压力下运行或使用独立的排气路径。
阻隔盘可单独购买,用于特定端口隔离;也可购买包含三个阻隔盘的多盘套装,用于在单个接口处实现主厨房(供气口和两个排气口)的完整隔离。对于 ISO 5599-1 W60/W64 系列,单个阻隔盘型号 235A40、236A40 和 237A40 分别对应 1 号、2 号和 3 号尺寸;而套装 1007K77、1008K77 和 1009K77 则提供三个阻隔盘,用于实现站间接口的完整隔离。对于 ISO 5599-2 W65 系列,套装 1376N77、1378N77 和 1380N77 分别对应 1 号、2 号和 3 号尺寸。
对于 ISO 15407 W66 系列歧管,歧管端口隔离套件 RD02BD0(00 号)和 RD01BD0(0 号)采用带 O 型圈的塞子来封闭主厨房端口(端口 1、3 和 5)。ISO 5599-2 W65 系列歧管端口隔离套件 RPS4033CP(主厨房)和导流厨房套件 RPS4032CP/4132CP/4232CP 为这些平台提供带 O 型圈的塞子式隔离。此外,ISO 5599-2 W65 系列还提供单独的导流端口堵塞塞,用于堵塞站与站之间的导流端口。
对于指定多区域气动歧管系统的机械制造商、工艺工程师和系统设计师而言,阻塞盘提供了一种最简单、成本最低的方法,可以在单个歧管本体内创建压力区、独立的排气路径或先导隔离,而无需设计单独的歧管部分或添加外部隔离阀。
主要工程特性
- 供气口和排气口隔离- 堵塞盘密封两个歧管站之间的接口处的端口 1(供气)、端口 3(排气 A)和端口 5(排气 B)通道开口,允许两侧的站通过独立的供气或排气连接运行。
- 先导端口隔离- 先导通道堵塞适用于 ISO 5599-2 W65 系列歧管(套件 RPS4032CP、RPS4132CP、RPS4232CP),从而能够为各个阀站或歧管部分提供独立的先导供气。
- 单盘和多盘套件选项- 单盘套件可选择性地隔离端口(仅供气或仅排气)。三盘套件可在同一工位接口处同时隔离所有主厨房端口(供气、排气 A 和排气 B),从而实现歧管各部分的完全分离。
- ISO 5599-1 和 ISO 5599-2 覆盖范围- 适用于 ISO 5599-1 W60/W64 系列(235A40/236A40/237A40 单片;1007K77/1008K77/1009K77 套装)和 ISO 5599-2 W65 系列(1376N77/1378N77/1380N77 套装)的不同阻塞盘系列,涵盖两种标准的所有三种 ISO 尺寸。
- ISO 15407 端口隔离套件- 带 O 形圈的插头隔离套件(RD02BD0 适用于 00 号尺寸;RD01BD0 适用于 0 号尺寸),以及 ISO 5599-2 W65 系列隔离套件 RPS4033CP,适用于主厨房和引航厨房套件(按尺寸)。
- 安装紧凑、成本低廉——在歧管组装过程中,将阻隔盘插入歧管接口处,无需额外的硬件或加工。与将歧管分割成多个物理上独立的部分相比,每个隔离点的成本非常低。
技术规格
一般规格
| 范围 | 规格 |
| 功能 | 堵塞供油口(端口 1)、排气口(端口 3 和 5)和/或歧管站之间的导流端口厨房开口 |
| 兼容的歧管标准 | ISO 5599-1(W60/W64 系列,尺寸 1、2、3);ISO 5599-2(W65 系列,尺寸 1、2、3);ISO 15407-1(W66 系列,尺寸 00、0);ISO 15407-2(W66 系列,尺寸 00、0) |
| 可用性 | 每个端口使用单个隔音垫;多隔音垫套装(3 个隔音垫可实现主厨房完全隔离) |
| ISO 15407 格式 | 带 O 形圈的插头(RD02BD0 / RD01BD0 / RPS4033CP) |
| ISO 5599-2 飞行员厨房 | 带 O 型圈的插头(RPS4032CP、RPS4132CP、RPS4232CP) |
| 安装 | 在歧管组装过程中插入歧管站接口;无需额外硬件 |
| 流动介质 | 过滤压缩空气 |
认证与合规
| 认证/标准 | 细节 |
| 标准合规性 | 根据套件类型和尺寸,可与 ISO 5599-1、ISO 5599-2、ISO 15407-1 和 ISO 15407-2 底座安装阀组平台兼容。 |
典型应用及行业
汽车装配和机器人制造
- 在单个汽车装配歧管内创建独立的供气压力区,使用阻隔盘将用于重型夹紧气缸的高压供气部分与用于零件检测传感器和轻型导轨的低压供气部分隔开,这些低压供气部分位于同一歧管本体上。
- 在汽车车身修理厂夹具上隔离不同歧管部分的独立排气路径,防止高流量夹具执行器和低流量零件传感器电路通过同一歧管排气时产生背压干扰。
- 在先导控制阀歧管上,歧管各部分之间采用先导通道隔离,允许歧管的不同部分从不同的气动控制回路接收先导供应。
包装和加工机械
- 在单个纸箱成型歧管内使用阻挡盘划分出不同的供料区,从而可以在同一歧管本体中实现低压驱动,用于轻柔的产品接触站,以及更高的压力,用于结构纸箱成型站。
- 为袋成型灌装封口机上的真空发生器和正压回路提供独立的排气路径,防止因共用排气通道而造成的真空损失。
- 在多规格包装线上,主管道在歧管段之间进行阻塞,以便对一个段进行减压,以便更换规格工具,而相邻段则继续生产。
冲压、压力控制和金属成型
- 在压力机离合器/制动器歧管内进行压力区隔离,允许上下压力机回路从同一歧管以不同的供气压力运行,使用阻断盘在区域间接口处隔离供气通道。
- 在串联压力机管路的阀组上实现独立的先导供油隔离,其中每台压力机的离合器/制动器回路都需要独立于相邻压力机的专用先导供油。
机床和工业自动化
- 在多轴加工中心气动歧管上进行分区排气隔离,防止高流量冷却空气吹气站的排气背压影响同一歧管中的低流量零件存在传感器电路。
- 供油管道隔离,以便在对一个歧管区域进行计划性预防性维护停机的同时,保持由同一物理歧管体服务的相邻区域的生产。
食品和饮料加工
- 在食品包装设备的单个 ISO 歧管内,创建与标准空气供应区隔离的洁净空气供应区,使用阻隔盘将食品接触执行器回路与非食品接触回路隔离。
- 饮料灌装机歧管上独立导阀站的导阀供气隔离,其中产品接触阀导阀必须由独立于主歧管导阀通道的受控洁净空气源供气。
通用工业和OEM机械制造
- 在多功能机器歧管中采用低成本的单区压力隔离,作为物理隔离歧管组件的替代方案,在实现相同功能隔离的同时,减少歧管组件的总数。
- 歧管系统设计灵活性适用于开发模块化 ISO 歧管气动系统的 OEM 机器制造商,使用阻塞盘作为标准化歧管组件的可配置功能。
订购和型号配置
订购阻流片和端口隔离套件时,请选择与阀组标准和 ISO 尺寸对应的型号。根据需要指定单片式或多片式套件。
对于 ISO 5599-1 W60/W64 系列单碟:尺寸 1 = 235A40;尺寸 2 = 236A40;尺寸 3 = 237A40。
对于 ISO 5599-1 W60/W64 系列 3 碟套装:尺寸 1 = 1007K77(79.75 美元);尺寸 2 = 1008K77(95.75 美元);尺寸 3 = 1009K77(112.00 美元)。
对于 ISO 5599-2 W65 系列阻挡盘套件:尺寸 1 = 1376N77;尺寸 2 = 1378N77;尺寸 3 = 1380N77。
对于 ISO 15407 W66 系列主厨房隔离套件(带 O 形圈的插头):尺寸 00 = RD02BD0;尺寸 0 = RD01BD0。
对于 ISO 5599-2 W65 系列歧管端口隔离套件:主管道 = RPS4033CP;导流管道 尺寸 1 = RPS4032CP;尺寸 2 = RPS4132CP;尺寸 3 = RPS4232CP。
在歧管组装过程中,将阻流盘插入歧管接口处。请参阅相应的歧管组装说明,以了解正确的阻流盘放置位置和方向。
如需了解其他阀门平台(包括 ANSI、SAE 和非标准歧管配置)的阻塞盘供应情况,请联系 ROSS Controls(电话:(800) 438-7677)。
相关产品及配件
- ISO 5599-1 W60 和 W64 系列阀门- 符合 ISO 5599-1 标准的底座式阀门,适用于 235A40/236A40/237A40 和 1007K77/1008K77/1009K77 型止回阀片。https ://www.rosscontrols.com/en/series
- ISO 5599-2 W65 系列阀门- 符合 ISO 5599-2 标准的底座式阀门,适用于 1376N77、1378N77 和 1380N77 型止回阀套件。https ://www.rosscontrols.com/en/series/243-iso-5599-2-w65-series
- 100系列歧管堵塞套件- 用于密封ISO阀歧管上未使用的歧管位置的堵塞工位套件。https ://www.rosscontrols.com/en/series/100-manifold-blanking-kit
- 98系列中间式调压器——用于ISO阀组的每个工位的压力调节。https ://www.rosscontrols.com/en/series/98-interposed-regulators
- 99系列中间模块——用于ISO歧管站的流量控制、压力板和排气模块。https ://www.rosscontrols.com/en/series/99-interposed-modules
- 102系列底座尺寸过渡板- 用于在同一歧管组件中连接不同ISO阀门尺寸的过渡板。https ://www.rosscontrols.com/en/series/102-base-size-transition-plate
常见问题解答 (FAQ)
问:阻挡盘究竟阻挡了什么?
A:阻断盘用于封闭歧管本体上相邻阀站之间的通道。这些内部通道负责在歧管组件的所有阀站之间输送共用的供气(端口 1)、共用的排气 A(端口 3)和共用的排气 B(端口 5)。在阀站接口处插入阻断盘可阻止空气通过该特定通道从歧管的一个部分流向相邻部分。
问:什么时候需要使用阻塞盘而不是单独的歧管?
答:当需要在单个歧管组件内创建独立的压力区或排气区时,可以使用阻隔盘,这样可以节省设计独立歧管的成本和复杂性。当两个或多个工位共用同一个歧管本体,但需要不同的供气压力、不同的排气路径或独立的先导供气时,阻隔盘是合适的选择。如果需要完全机械隔离各个回路,则物理上独立的歧管可能更为合适。
问:单片式阻隔盘和三片式阻隔盘套装有什么区别?
答:单个阻隔盘可阻断工作站接口处的一条厨房通道,例如仅阻断供油厨房(端口 1),而保持排气厨房(端口 3 和 5)在接口处连通。三盘式套件提供三个阻隔盘,可同时阻断同一接口处的所有三个主厨房通道(供油和两个排气通道),从而在该点处实现两个歧管段之间的主厨房完全隔离。
问:堵塞盘和歧管堵塞套件是一样的吗?
答:不。歧管封堵套件(100系列)用于在未安装阀门时,密封歧管顶面上整个未使用的阀站位置。而堵塞盘则插入歧管本体内部的阀站接口处,用于堵塞两个已安装阀门的阀站之间的内部通道。它们用途不同,不可互换。
问:ISO 15407 W66系列歧管可以使用堵转盘吗?
答:是的,但 ISO 15407 平台的外形尺寸有所不同。ISO 15407 W66 系列歧管使用带 O 形圈的插头式端口隔离套件(00 号尺寸使用 RD02BD0;0 号尺寸使用 RD01BD0),而不是扁平垫片。这些插头套件的作用相同,都是在工作站接口处隔离主厨房端口。
问:引航员的左舷厨房也可以被封锁吗?
答:是的。对于符合 ISO 5599-2 W65 系列标准的歧管,可使用导油管隔离套件(1 号尺寸为 RPS4032CP;2 号尺寸为 RPS4132CP;3 号尺寸为 RPS4232CP)来隔离各工位之间的导油管,从而实现歧管各段独立的导油供应。当歧管的不同段需要不同的导油供应压力,或者一段使用外部导油管而另一段使用内部导油管时,可以使用此套件。
问:歧管维护时是否需要拆卸堵塞盘?
答:除非歧管需要重新配置,否则安装在歧管本体中的阻流盘通常无需在日常维护中拆卸。在拆卸歧管进行清洁或更换工位时,务必记录阻流盘的位置,以便正确重新安装。在任何歧管拆卸过程中,都应检查阻流盘的状况(无裂纹、无变形)。
问:阻挡盘是由什么材料制成的?
答: ROSS 未在公开文档中公布阻隔盘的具体材料数据。如果您需要适用于特定应用环境(例如食品级、高温或腐蚀性环境)的材料认证数据,请致电 ROSS Controls,电话号码为 (800) 438-7677。
问:一个歧管组件中最多可以安装多少个阻流盘?
答:歧管中阻断盘位置的数量本身没有限制,只要可用接口的数量不超过接口总数减一即可。每个接口都是一个独立的隔离点。实际上,一个10接口的歧管最多可以有9个阻断盘位置,每个位置都可以独立配置,用于隔离或通过任意组合的端口通道。
问:阻挡盘套件的价格是多少?
答:根据标价,ISO 5599-1 三碟套装的价格从 79.75 美元(1 号尺寸套装 1007K77)到 112.00 美元(3 号尺寸套装 1009K77)不等。如需了解所有单碟型号以及 ISO 5599-2 和 ISO 15407 套装的最新价格,请致电 ROSS Controls,电话号码为 (800) 438-7677。
安装和维护指南
- 安装前,按照 OSHA 1910.147 的规定,锁定并挂牌所有能源,并将所有下游气动压力排至零。
- 在歧管组装过程中,在两个歧管站的接口处安装阻挡盘。拆卸歧管直至可以接触到目标站接口的位置。
- 将堵片插入工作站接口处相应的通道孔中。堵片必须与通道孔完全齐平,才能有效隔离端口。
- 对于带 O 形圈的插头式隔离套件(符合 ISO 15407 和 ISO 5599-2 标准),在将插头压入歧管端口之前,请确保 O 形圈已正确安装在其凹槽内。安装过程中请勿损坏或扭曲 O 形圈。
- 重新组装歧管站,并按照适用的阀门系列歧管装配说明中的规格拧紧所有安装硬件。
- 组装完成后,逐步恢复系统压力,并通过测量阻隔盘两侧各供气入口的压力来验证端口隔离情况。各压力应相互独立。
- 通过检查堵塞位置两侧歧管排气口之间的气流串扰来验证排气隔离情况。
- 在歧管组件图纸或维护记录中记录安装的堵塞盘的位置和类型,以便在歧管维修期间进行参考。
保修与全球支持
ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。
ROSS 在美国、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,可提供全球技术支持。
请致电 1-800-GET-ROSS 联系 ROSS Controls USA 客户服务部,或致电 1-888-TEK-ROSS 联系技术服务部。
如需完整的型号选择、歧管兼容性和应用帮助,请访问 rosscontrols.com 或致电 (800) 438-7677 联系 ROSS Controls。
