歧管下料套件

适用于 ISO 15407、ISO 5599 和 95 系列阀门

实际产品可能与上图不同。购买前请核实产品详细信息。
数据表
  • 适用于 ISO 15407、ISO 5599 和 95 阀门系列的选项
  • 为添加阀门功能提供了一种廉价的选择
系列概览 ❯

正在加载...

正在加载...

产品概述

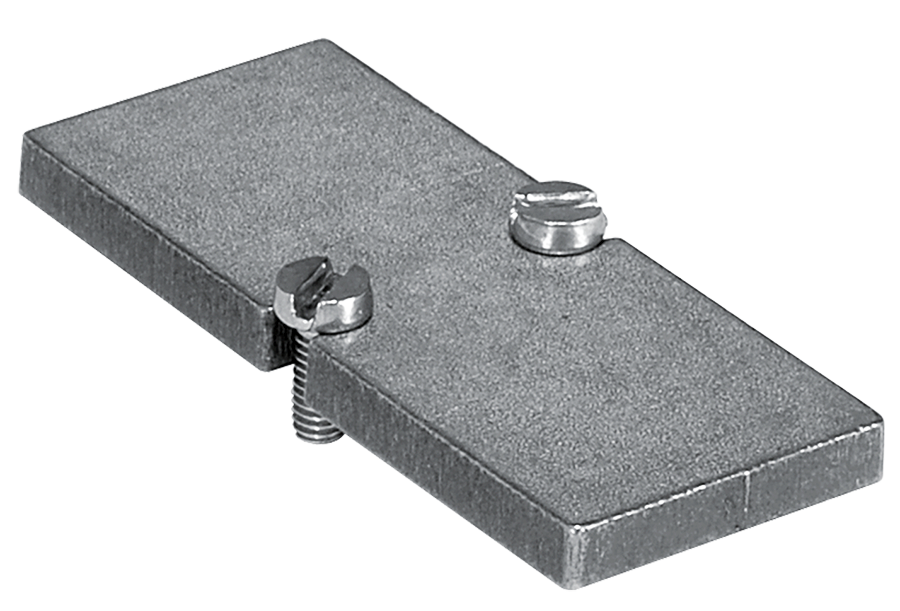

ROSS Controls 歧管堵头套件包含堵头板、垫片和安装螺栓,用于密封 ISO 15407、ISO 5599 和 95 系列底座式阀组组件中未使用的阀门位置。当歧管的阀门数量多于系统调试时安装的阀门数量时,堵头套件可填补空位,防止空气通过未密封的阀门开口泄漏,并保持歧管供气管道的完整性。

对于机器制造商和系统设计人员而言,歧管堵塞套件是一项至关重要的前瞻性规划工具。通过在初始制造时指定带有额外工位的歧管,并在未填充的位置安装堵塞套件,工程师可以在后续的机器升级过程中添加阀工位,而无需更换歧管本体。这样,当生产需求发生变化时,便可避免更换歧管所带来的成本和停机时间。

该系列堵头套件适用于 ISO 5599-2 W65 系列(1、2 和 3 号尺寸)、ISO 5599-1 W60/W64 系列(1、2 和 3 号尺寸)、ISO 15407-1 和 ISO 15407-2 W66 系列(00 和 0 号尺寸)、SAE 系列(125、250 和 500 号尺寸)以及 95 系列阀组,全面覆盖 ROSS 底座式阀门产品线。每个套件包含一个完整的组件:堵头板、阀组密封垫片和相应的安装螺栓。

对于管理气动系统生命周期的采购专家和设计工程师而言,歧管堵塞套件代表着一项低成本的投资,它能够保持歧管的可扩展性,并防止生产线发展时需要进行昂贵的歧管更换。

主要工程特性

  • 密封未使用的歧管站- 盲板和垫片组件密封未使用的歧管站的顶面和所有端口开口,防止供气从歧管通道逸出,并在空位保持系统压力而不泄漏。
  • 提供完整套件- 每个堵头套件包括堵头板、合适的歧管表面垫片和所需的安装螺栓,因此无需单独采购安装所需的硬件。
  • 歧管扩展规划——在初始建造时预留阀门工位并安装盲板,便于日后添加阀门而无需更换歧管。例如,只需移除盲板并安装带底座的阀门,即可将机器的阀门工位从两个升级到四个。
  • 完全符合 ISO 和 SAE 标准- 适用于 ISO 5599-2 W65、ISO 5599-1 W60/W64、ISO 15407-1/2 W66、SAE 和 95 系列歧管平台的堵塞套件,确保 ROSS 所有底座安装阀系列的系统兼容性。
  • 每工位成本低- 根据 ISO 尺寸的不同,歧管堵塞套件的标价从每套 3.50 美元到 56.50 美元不等,这仅代表着较小的增量成本,可以防止在机器生命周期后期进行昂贵的歧管更换。
  • 标准安装接口- 空白站板与相应阀门尺寸的占地面积和安装孔图案相匹配,保持歧管组件的结构完整性和外观一致性。

技术规格

一般规格

范围 规格
兼容的阀组标准 ISO 15407-1(W66系列,00和0号);ISO 15407-2(W66系列,00和0号);ISO 5599-1(W60/W64系列,1、2、3号);ISO 5599-2(W65系列,1、2、3号);SAE(125、250、500号);95系列
套装内容 空白站台板、歧管密封垫片、安装螺栓
板材厚度 - ISO 5599-1 W60/W64 0.32英寸(8毫米)
主要功能 密封未使用的歧管站;保持歧管的扩展能力
安装 使用随附的硬件直接用螺栓固定到歧管站位。

认证与合规

认证/标准 细节
标准合规性 根据套件类型和尺寸,可与 ISO 15407-1、ISO 15407-2、ISO 5599-1 和 ISO 5599-2 底座安装阀组平台兼容。

典型应用及行业

汽车装配和车身修理厂

  • 在汽车车身装配夹具上预先指定多工位歧管,并在预留位置安装堵头套件,以便在不更换歧管的情况下满足未来车型年份变更要求。
  • 在机器重新配置期间,当选定的阀站因更换工具而被拆除,而新阀门尚未可用时,保持焊接机器人控制歧管的歧管压力完整性。
  • 作为标准化备件和维护实践的一部分,在输送管线气动控制歧管的备用歧管位置安装盲板套件,以便在生产爬坡活动期间快速添加阀门。

包装机械和食品加工

  • 指定包装机歧管带有增长工位,以适应未来规格扩展,在未填充位置安装落料套件,以在初始生产期间保持系统压力和清洁度标准。
  • 使用全密封的空白站板和垫圈套件,保护卫生包装环境中未使用的歧管站开口免受污染、灰尘和液体进入。
  • 实现模块化机器制造实践,其中歧管组件在多种机器型号中标准化,而落料套件则用于填充特定机器配置不需要的位置。

机床和通用工业

  • 对于共享通用歧管平台但根据机器配置使用不同数量气动轴的机床系列,填充标准歧管组件中的预留工位。
  • 在机器安装、运输和储存过程中,通过在所有开启位置安装堵头套件来保护歧管垫片表面免受机械损伤,直到阀门安装完成。
  • 在调试阶段,当所有气动回路尚未连接或激活时,保持部分填充歧管的系统压力。

半导体和电子制造

  • 适用于半导体工艺设备中 ISO 15407 W66 系列歧管的洁净室兼容空白站盖,可防止在设备验证和工艺开发期间颗粒进入未使用的歧管端口开口。
  • 自动化测试设备的歧管增长位置,可能需要额外的阀站来支持未来的设备类型或测试配置。

制药和生命科学

  • 适用于制药加工设备中 ISO 5599 歧管的无菌区兼容歧管盲板套件,可在符合 GMP 标准的验证活动期间保持未使用歧管位置的清洁性和无泄漏完整性。
  • 为制药环境中的模块化自动化灌装和包装线歧管预留扩展容量,在初始验证后,生产规模扩大可能需要额外的阀站。

OEM机械制造

  • 标准歧管盲板套件库存适用于使用通用歧管平台生产多种机器配置的 OEM 机器制造商,从而能够在保持单一歧管 SKU 的同时,按订单配置阀站。
  • 为已安装的基础服务提供机器升级便利,允许现场技术人员通过拆除堵塞套件和安装新的阀站来扩展现有的歧管组件,而无需更换歧管硬件。

订购和型号配置

歧管堵头套件的订购方式是:选择与适用阀门系列、ISO尺寸和歧管标准相对应的套件编号。每个套件都是一个完整的组件。

对于 ISO 5599-2 W65 系列:尺寸 1 = 1375N77 或 1381N77;尺寸 2 = 1377N77 或 1382N77;尺寸 3 = 1379N77 或 1380N77。

对于 ISO 5599-1 W60/W64 系列:尺寸 1 = 546H77;尺寸 2 = 694K77;尺寸 3 = 537H77。

对于 ISO 15407-1 W66 系列:尺寸 00 = RDX02BLK;尺寸 0 = RDX01BLK。

对于 ISO 15407-2 W66 系列:尺寸 00 = RPS5634P;尺寸 0 = RPS5534P。

对于 SAE 系列:尺寸 125 = 820K77;尺寸 250 = 821K77;尺寸 500 = 822K77。

每个套件包含空白站台板、垫圈和安装螺栓。安装时无需其他配件。

如需选择 95 系列堵塞套件并确认与特定歧管型号的兼容性,请联系 ROSS Controls,电话:(800) 438-7677。

相关产品及配件

常见问题解答 (FAQ)

问:为什么我需要歧管堵塞套件而不是简单地让一个工位保持开放?

答:开放式歧管接头会将供气通道开口和阀门安装面暴露于大气中。如果没有垫片和堵板,压缩空气会从敞开的供气口自由逸出,导致空气损失、系统压力降低和压缩机负荷增加。碎屑和污染物也会通过敞开的接头进入歧管,导致阀门污染和过早失效。堵板套件可以保持整个歧管组件的压力完整性和清洁度。

问:我以后可以从盲板组件位置升级到主动阀站吗?

答:是的。这正是歧管堵板套件的主要设计目的。当需要加装阀站时,只需拆下堵板和垫片,使用相同的安装孔将阀座或带垫片的阀体安装到阀站位置,然后连接供气、排气和电气线路即可。无需更换歧管。

问:每个空白套件包含哪些内容?

答:每个歧管堵头套件包含三个组件:堵头板(与阀站尺寸相匹配的实心金属板)、相应的歧管表面密封垫片以及适用于相应阀平台的正确安装螺栓。无需单独购买其他硬件。

问:对于相同 ISO 尺寸的 ISO 5599-1 和 ISO 5599-2 歧管,是否有不同的堵塞套件?

答:是的。ISO 5599-1(W60/W64 系列)和 ISO 5599-2(W65 系列)歧管虽然具有相同的 ISO 尺寸标识,但它们的安装接口和端口布局不同。5599-1 和 5599-2 平台之间的堵头套件不能互换。选择堵头套件时,务必确认标准(5599-1 或 5599-2)和阀门系列。

问:歧管堵塞套件的价格范围是多少?

答:根据列出的不同型号价格,歧管堵塞套件的价格范围约为 3.50 美元(型号 1806H77)至 56.50 美元(型号 1381N77 和 1382N77)。价格较低的套件通常尺寸较小(ISO 标准)或配置较简单。如需了解所有可用型号的完整最新价格,请致电 ROSS Controls,电话号码为 (800) 438-7677。

问:SAE歧管组件可以使用堵头套件吗?

答:是的。SAE 歧管堵头套件适用于 SAE 125 (820K77)、250 (821K77) 和 500 (822K77) 尺寸。这些套件专为 SAE 80/84 系列阀组安装接口设计,不应与 ISO 或 ANSI 平台套件互换使用。

问:如何验证堵塞套件的安装是否无泄漏?

答:将安装螺栓按交叉顺序拧紧至规定的扭矩后,在歧管通电的情况下逐渐恢复系统压力,并在盲板周围的所有接口处使用肥皂水或泄漏检测喷剂。气泡表明存在泄漏,这通常意味着垫片未对准或盲板扭矩不足。重新拧紧或重新安装垫片并重新测试。

问:堵头套件是否需要特殊的垫片,还是任何平面垫片都可以?

答:请务必使用 ROSS 堵漏套件中包含的、适用于特定阀门平台和尺寸的垫片。第三方平面垫片可能与歧管端口的孔位不匹配,材质可能不兼容,或者厚度不正确,从而导致泄漏或平台不兼容。使用非 ROSS 垫片还可能导致阀门歧管保修失效。

问:ISO 5599-1 标准中的空白工位板是否有特定材质?

答:根据ROSS产品目录数据,ISO 5599-1空白工位板为厚度0.32英寸(8毫米)的金属板。具体金属合金成分未明确公布;有关腐蚀性环境应用中的材料认证要求,请联系ROSS Controls。

问:能否订购堵塞套件作为已安装歧管的备件?

答:是的。ROSS Controls及其授权经销商可单独订购堵塞套件作为备件。建议每种歧管尺寸都备有一套堵塞套件,以便在拆卸阀门进行维护或维修后重新密封阀门位置,从而在更换阀门期间保持歧管压力完整性。
