多重锁定装置

用于锁定 L-O-X 阀

实际产品可能与上图不同。购买前请核实产品详细信息。
数据表
  • 防止意外激活
  • 适用于任何 ROSS L-O-X 型号
  • 最多可处理 7 个单独的锁
系列概览 ❯

正在加载...

正在加载...

产品概述

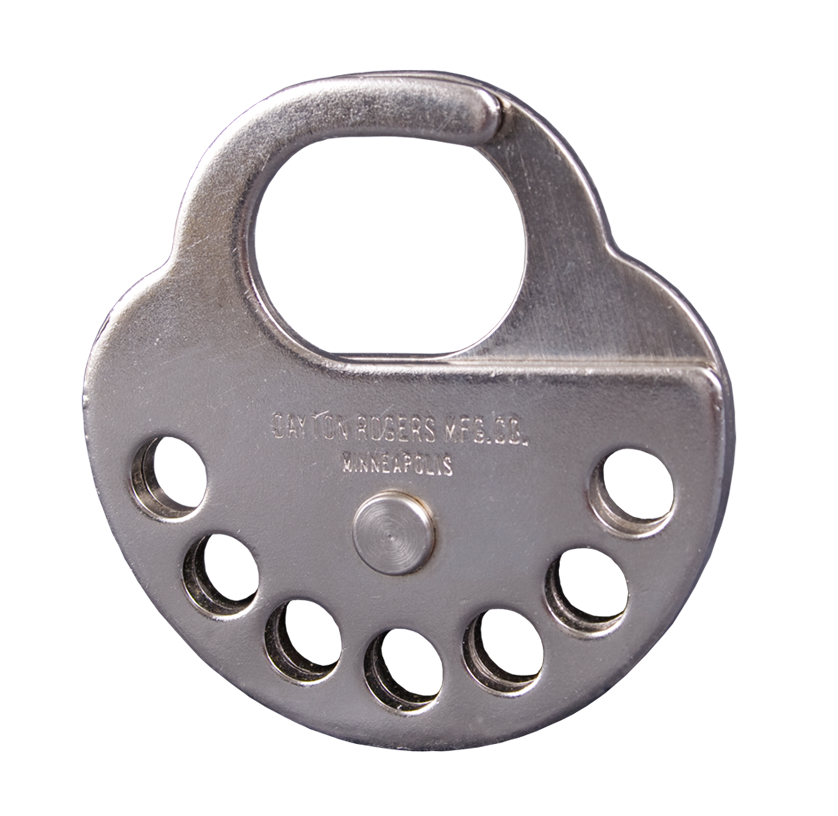

ROSS Controls 多重锁定装置(型号 356A30)是一款多孔锁定扣,专为 ROSS LOX 气动能量隔离阀而设计,允许多名工作人员同时将各自的挂锁扣在同一个锁定点上。通过要求参与维护或维修作业的每位工作人员都使用个人挂锁,该多重锁定装置强化了群体锁定/挂牌的基本原则,即在其他授权工作人员仍在危险区域时,任何个人都无法重新激活系统。

356A30 型多重锁定搭扣最多可容纳 7 把独立的挂锁,用于 ROSS LOX 阀门的锁定点。每位工人使用自己的挂锁后,都会形成一道物理屏障,必须先移除该屏障,阀门才能恢复到开启(通电)位置。最后一位完成其工作部分的工人移除自己的挂锁后,只有此时经授权的重新通电主管才能解锁阀门。

ROSS LOX(锁定和排气)阀是公认的气动能量隔离行业标准,其设计目的是在关闭时同时阻断供气并排出所有下游压力。LOX阀上的锁定机构设计为仅在关闭(OFF)位置锁定,从而防止在维护期间意外开启。多重锁定装置扩展了此功能,可满足OSHA 1910.147和ANSI Z244.1标准要求的各种锁定场景。

对于指定气动锁定/挂牌系统的安全经理、合规官员和机器设计师而言,356A30 多重锁定装置提供了将单人 LOX 阀门锁定点转换为完全符合规范的多人维护团队群组锁定站所需的关键附件。

主要工程特性

  • 最多可安装 7 个独立挂锁- 356A30 搭扣包含多个锁孔,每个锁孔可容纳一个个人挂锁,最多可让 7 名工人在集体维护操作期间同时将个人挂锁应用于同一个 LOX 阀门锁定点。
  • 防止意外启动- 当任何个人锁留在搭扣上时,液氧阀无法被拉开,从而在人员处于危险区域时,提供有效的物理保护,防止气动系统意外重新通电。
  • 通用 LOX 阀门兼容性- 356A30 与任何 ROSS LOX 型号兼容,包括 15 系列经典型、超薄型、高容量型、模块化型和不锈钢型,以及 27 系列先导式 LOX 型号,为所有 ROSS 能量隔离阀平台提供单一的附件零件号。
  • OSHA 1910.147 群体锁定合规性- 直接支持遵守 OSHA 29 CFR 1910.147 群体锁定/挂牌程序,该程序要求执行维修或维护的每个授权员工将自己的个人锁应用于能源隔离装置。
  • 符合 ANSI Z244.1 和 CSA Z460 标准的设计- 支持 ANSI/ASSE Z244.1-2016 和 CSA Z460-2020 标准中定义的群体锁定程序,用于控制危险能量,使设施能够在安全审核期间证明符合监管要求。
  • 结构简单坚固——该搭扣采用耐用的金属材质,可直接连接到液氧阀锁定机构。其设计简洁,无需任何工具即可安装,便于多人维护作业中快速部署。
  • 单位成本低,部署范围广——356A30 每台售价 25.50 美元,可在整个设施的每个 LOX 阀门能量隔离点经济高效地安装组锁定功能,支持全面的 LOTO 程序合规性。

技术规格

一般规格

范围 规格
型号 356A30
最大挂锁 最多可使用7把独立挂锁
兼容阀门 所有 ROSS LOX 型号(15 系列经典款、超薄款、高容量款、模块化款、不锈钢款;27 系列导流式 LOX)
监管支持 OSHA 29 CFR 1910.147; ANSI/ASSE Z244.1-2016; CSA Z460-2020; ISO 14118:2015
价格 25.50美元
主要功能 群组锁定 - 允许多名工作人员同时锁定单个液氧能量隔离阀

认证与合规

典型应用及行业

汽车装配和冲压

  • 对于在大型液压气动压力机生产线上工作的多人模具更换小组,需要进行集体锁定,其中 3 至 5 名模具技术人员必须在进入压力机工作台区域之前,同时锁定每个 LOX 阀站的气动能源。
  • 汽车车身修理厂机器人焊接单元的维护团队锁定,其中机器人技术员、气动技术员和电工在维修焊接夹具气动装置之前,都对同一个液氧气动隔离点应用了个人锁。
  • 交接班 LOTO 程序中,进出维修技术人员在延长维修班次期间对 LOX 阀门隔离点进行个人锁定,以确保在整个交接班期间持续保护。

金属加工和钢铁厂运营

  • 在钢铁厂气动液氧隔离站,多工种承包商同时执行维护任务,机械安装工、电工和仪表技术员必须各自对同一个能量隔离点使用个人锁。
  • 铝铸造和轧制工厂的年度维护停机程序,其中维护计划要求部门主管、维护技术人员和安全员在计划停机期间对所有能源隔离点使用个人锁。
  • 在冲压和成型作业中,密闭空间进入程序要求多个进入小组成员在密闭空间管理员允许进入之前,必须对气动能源分别实施锁定。

包装和食品加工

  • 在高速包装机 LOX 隔离点,卫生和维护人员需要同时进入和维护同一气动回路的不同区域,因此需要进行集体锁定。
  • 在多规格包装线上进行产品切换程序时,液氧阀隔离点必须在整个切换过程中保持锁定状态,同时机械、电气和生产线设置技术人员各自执行其分配的切换任务。
  • 在 FDA 和 OSHA 设施检查期间的合规性演示中,气动能量隔离点的多重锁定功能提供了群体锁定程序实施的明显证据。

制药和生命科学制造

  • 在设备鉴定(IQ/OQ/PQ)活动期间,必须进行符合 GMP 规范的能量隔离,验证工程师、维护技术人员和质量保证代表必须在场,并且在执行验证测试之前,必须单独锁定气动能源。
  • 在制药生产设备改造过程中,变更控制程序中,多名授权人员按照正式变更控制文件要求,对 LOX 阀门隔离点应用个人锁。

通用工业和OEM机械制造

  • 在 OEM 机器制造商的工厂中,工厂验收测试 (FAT) 程序要求客户代表、调试工程师和质量控制人员在参加安全电路验证测试之前,分别对气动能量隔离点应用个人锁。
  • 合同维护作业中,设施维护人员和外部承包商技术人员在共同维修气动设备之前,对 LOX 阀门隔离点分别加装锁具,满足 OSHA 1910.147(f) 条款中关于承包商雇主协调的要求。

石油化工和加工工业

  • 在化学加工设施中,工作许可系统集成要求 LOX 阀门隔离点的执行班组长和签发主管在维护工作许可证被视为有效之前分别应用单独的锁定装置。
  • 在压缩气体和化学品处理设施中进行危险的维护操作时,同时需要 5 到 7 个个人锁定位置才能接触到一台机器,而这些位置位于单个气动能量隔离点上。

订购和型号配置

相关产品及配件

常见问题解答 (FAQ)

问:气动阀上的多重锁定装置的作用是什么?

答:多重锁定装置允许多名工作人员同时将各自的挂锁锁在同一个能量隔离点上。OSHA 1910.147 要求在集体锁定/挂牌程序中,每位授权员工都必须将自己的个人挂锁锁在能量隔离装置上。单锁液氧阀一次只能支持一把挂锁;356A30 型搭扣可扩展锁定点,最多可同时容纳 7 把挂锁,用于集体维护作业。

问:356A30 最多可以容纳多少把挂锁?

答: 356A30 多重锁定装置最多可同时在 ROSS LOX 阀门锁定点上安装 7 把独立的挂锁。每个孔可安装一把标准安全挂锁。只要挂锁仍安装在锁扣上,阀门就无法重新打开。

问:356A30 是否与所有 ROSS LOX 阀门型号兼容?

答:是的。356A30 型号设计用于所有 ROSS 液氧阀,包括 15 系列经典型、超薄型、高容量型、模块化型和不锈钢液氧阀,以及 27 系列先导式液氧阀。请联系 ROSS Controls 以确认其与特定液氧阀型号的兼容性。

问:多重锁定装置是否适用于我们 LOTO 程序中已有的挂锁?

答: 356A30 型锁扣孔可安装与 ROSS LOX 阀门锁定机构兼容的标准安全挂锁。LOX 阀门锁定孔直径为 0.27 英寸(7.0 毫米),长度为 0.43 英寸(10.9 毫米)。请确认您工厂使用的挂锁锁钩直径与标准 LOX 锁定孔尺寸兼容。如有特殊挂锁兼容性要求,请联系 ROSS Controls。

问:哪项 OSHA 标准要求使用多重锁定装置?

答: OSHA 29 CFR 1910.147(危险能量控制)规定,当多人参与维修或维护作业时,每位授权员工都必须使用自己的个人锁具锁定能量隔离装置(第 1910.147(f)(3) 条)。这项集体锁定要求使用能够同时容纳多个挂锁的装置,而这正是 356A30 型锁扣的功能所在。

问:如果一名工人完成了他的工作,但其他工人仍在工作,会发生什么情况?

答:当一名工人完成其分配的任务后,他们只需从356A30锁扣上取下自己的个人挂锁。其他工人的个人挂锁仍留在锁扣上。只要锁扣上还有个人挂锁,液氧阀就无法重新打开,气动能源也无法恢复。只有当最后一名工人取下个人挂锁,并且指定主管确认所有人员都已离开后,系统才能重新通电。

问:机器上的每个液氧阀是否都应该配备自己的 356A30 装置?

答:不一定。356A30 锁扣在启动群组锁定程序时连接到液氧阀上。一些上锁/挂牌 (LOTO) 程序会将 356A30 锁扣存放在锁定工具包中,并根据需要运送到各个能源隔离点。其他程序则会在每个需要定期进行群组锁定的液氧阀点永久安装 356A30 锁扣。请评估您工厂的 LOTO 程序和群组维护活动的频率,以确定合适的部署策略。

问:356A30 可以与 ROSS LOX EEZ-ON 软启动阀一起使用吗?

答:是的。356A30 与配备 EEZ-ON 软启动功能的液氧阀兼容。EEZ-ON 软启动功能控制锁定解除后重新施加气压的速率,它不会影响锁定机构本身。356A30 的搭扣与配备 EEZ-ON 功能的液氧阀的锁定孔连接方式相同。

问:是否有压力验证配件可用于在工人进入前确认零能耗状态?

答:是的。ROSS 为液氧阀集成传感端口提供两种压力验证附件:988A30 型为可视弹出式指示器(1/8 英寸 NPT),可直观地确认下游压力已释放。586A86 型(EN 连接器)和 1153A30 型(M12 连接器)为压力开关,当压力降至 5 psig 时闭合,向控制系统或指示灯提供电气信号确认。这两种附件均可帮助工作人员在进入危险区域前确认隔离点的零能量状态。

问:单人维护任务是否需要 356A30?

答:不。单人维护时,工人可直接将个人挂锁扣在液氧阀锁定孔(直径 0.27 英寸)上。当两名或两名以上工人同时进行维护或保养活动,且每人必须使用自己的个人挂锁时,才需要使用 356A30 型锁扣。此外,当主管除了需要为每位工人单独上锁外,还需要为其他工人上锁时,356A30 型锁扣也同样适用。

问:356A30 多重锁定装置的价格是多少?

答: 356A30 多重锁定装置的标价为 25.50 美元。以这个价格,在设施内的每个液氧阀点全面部署多重锁定功能,在安全资本投资中仅占很小一部分。如需了解最新价格和供货情况,请致电 ROSS Controls (800) 438-7677 或访问 rosscontrols.com。

问:ROSS是否提供任何关于液氧阀门锁定/挂牌程序的培训资源?

答: ROSS Controls 的认证安全专家可提供现场培训,内容涵盖上锁/挂牌程序和系统验证、设施上锁/挂牌审核、机器风险评估以及单点上锁系统设计。如需咨询安全培训和咨询服务,请访问 rosscontrols.com 或致电 (800) 438-7677 联系 ROSS Controls。

安装和维护指南

  • 在启动任何锁定程序之前,小组锁定主管必须确定所有能源,并将锁定计划传达给所有参与的工人。
  • 将手柄向内推至完全关闭位置,关闭液氧阀。确认下游气压正从液氧阀排气口排出。
  • 使用 LOX 阀感应口处的可选可视弹出指示器 (988A30) 或压力开关 (586A86 或 1153A30) 验证下游压力是否已达到零。
  • 将 356A30 多重锁定装置搭扣连接到 LOX 阀门锁定孔上。
  • 每位参与的工人将自己的挂锁扣在其中一个可用的锁扣孔上。所有工人必须亲自确认阀门已处于锁定位置后才能扣锁。
  • 所有员工都戴上个人锁后,各自执行分配的维护或服务任务。
  • 完成工作后,每位工人只能从锁扣上取下自己的个人挂锁。
  • 小组锁定主管确认所有人员已离开危险区域后,方可授权重新启动。所有个人锁定装置移除后,液氧阀即可恢复到开启位置。

保修与全球支持

ROSS Controls 为所有产品提供一年保修,涵盖自购买之日起的材料和工艺缺陷。

ROSS 在美国(总部位于密歇根州弗恩代尔)、加拿大、巴西、德国、法国、英国、印度、中国和日本设有办事处,提供全球技术支持。

请致电 1-800-GET-ROSS 联系 ROSS Controls USA 客户服务部,或致电 1-888-TEK-ROSS 联系技术服务部。

如需 LOX 阀门选择、组锁定系统设计和安全合规支持,请访问 rosscontrols.com 或致电 (800) 438-7677 联系 ROSS Controls。
